36 Цифровой видеорегистратор
b. Настройки для обхода по предустановкам. Служат для выполнения обхода
предустановок, то есть последовательного перехода от одной заданной
предустановки к другой с установленным временным интервалом. Более
подробные сведения по настройке работы приведены в разделе "Настройка
параметров телеметрии".
4) Title (Название). Для каждой камеры слежения пользователь может назначить
уникальное имя.
a. Имя камеры должно отвечать следующим требованиям:
- Используемые символы: от A до Z, от 0 до 9. Особые символы,
используемые при работе в сети.
- Максимальная длина – 29 символов, включая пробелы.
b. Для ввода имени камеры можно воспользоваться виртуальной клавиатурой, а
также цифровыми клавишами на пульте ДУ или на передней панели устройства.
.

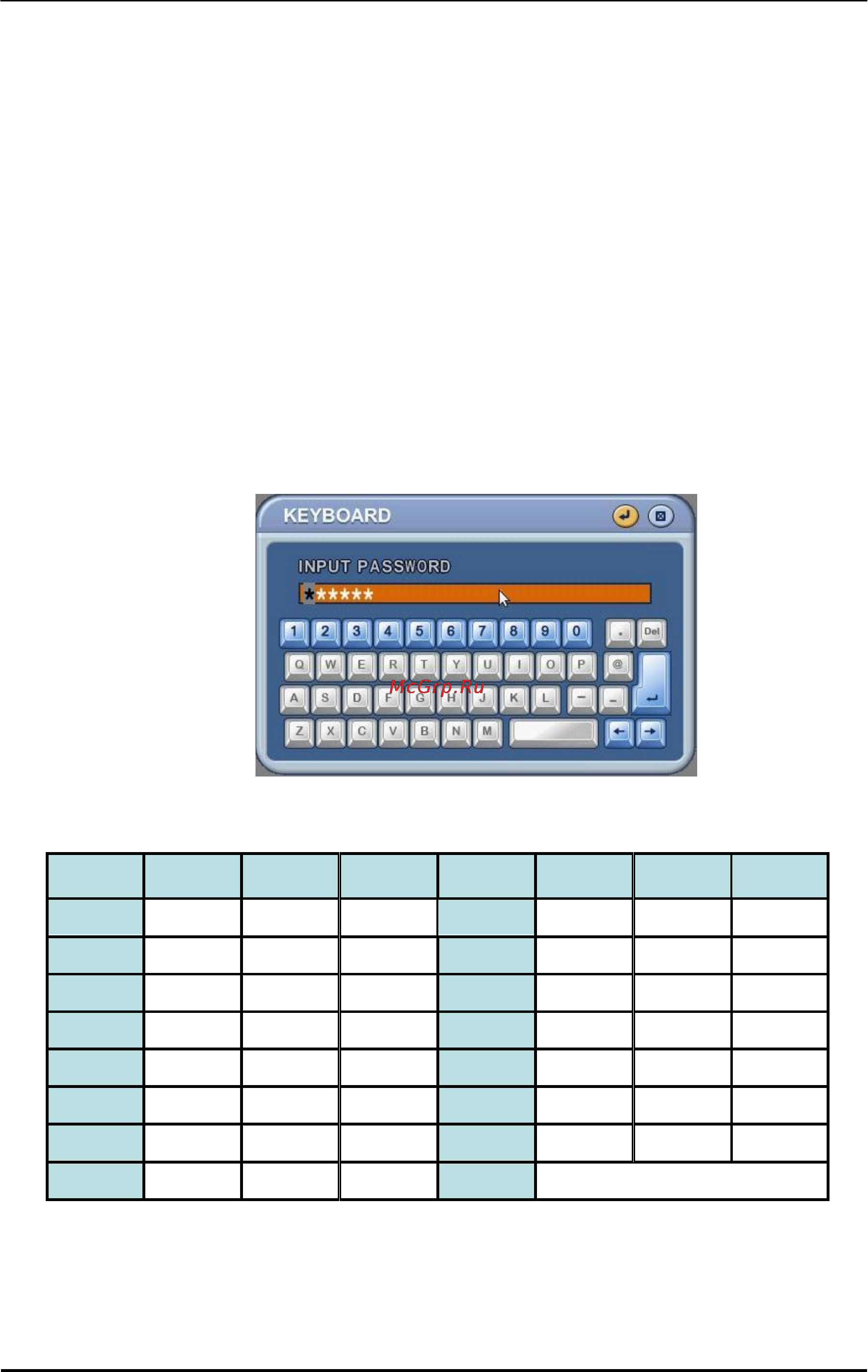

<Виртуальная клавиатура для набора символов при помощи мыши>
№
1-е нажатие
2-е нажатие
3-е нажатие
№
1-е нажатие
2-е нажатие
3-е нажатие
1
A
B
1
9
Q
R
9
2
C
D
2
10/0
S
T
10
3
E
F
3
11
U
V
11
4
G
H
4
12
W
X
5
I
J
5
13
Y
Z
6
K
L
6
14
.
@
7
M
N
7
15
-
_
8
O
P
8
16
пробел
<на пульте ДУ или на передней панели>
4. Для выхода из меню с сохранением изменений нажмите [MENU].
Для того чтобы выйти из меню без сохранения изменений, нажмите [CANCEL].
