72 Цифровой видеорегистратор

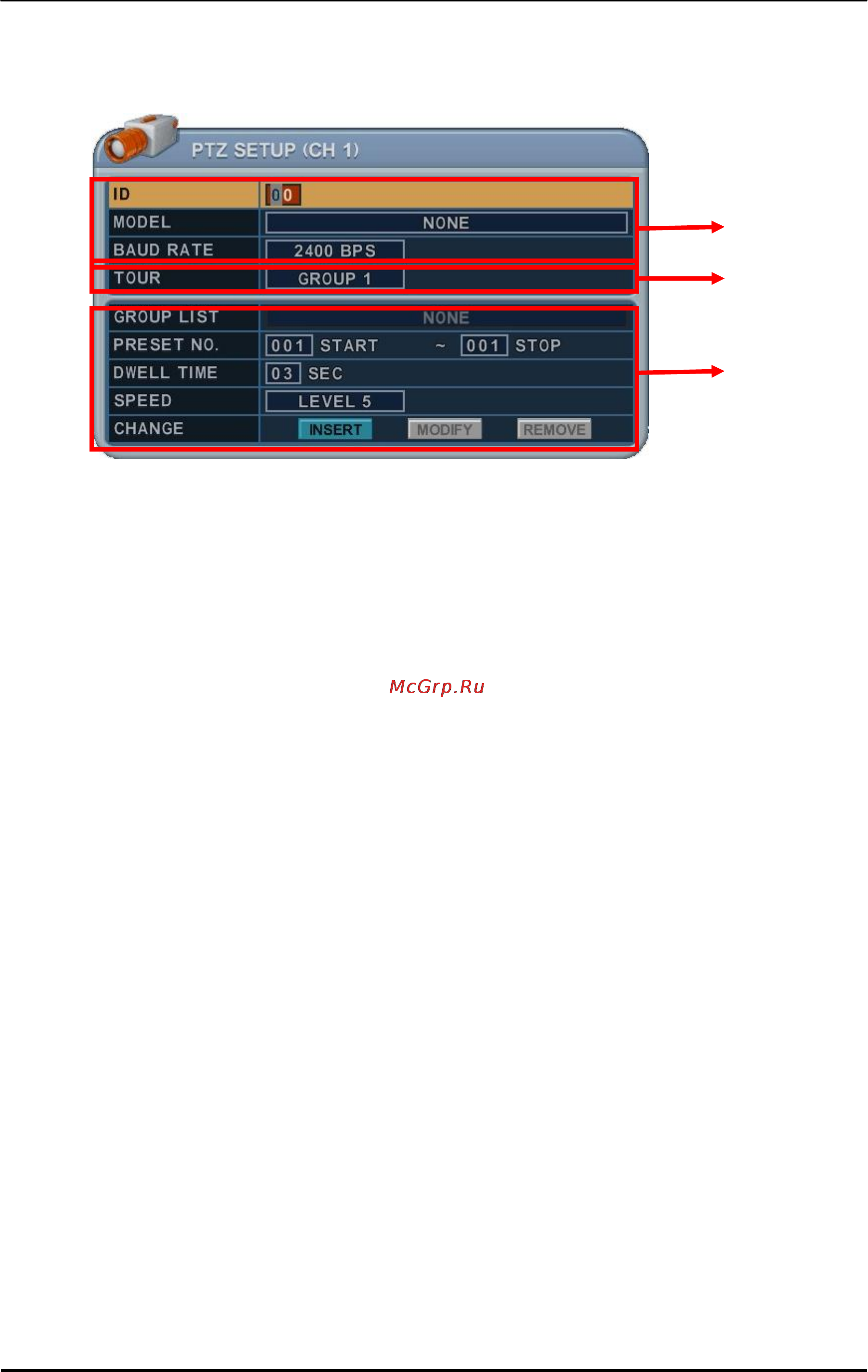

2.1 Настройки для обхода по предустановкам
Служат для выполнения обхода предустановок, то есть последовательного перехода от
одной заданной предустановки к другой с установленным временным интервалом.
1) Настройки подключения.
: Выбрав модель (Model), указать скорость обмена данными (Baud rate), а также
адрес поворотного устройства (PTZ ID). Для настройки поворотной камеры на
протоколы видеорегистратора следует правильно установить перемычки камеры –
смотрите инструкцию к камере.
2) Tour (Последовательный обход предустановок камеры). В данной системе
предусмотрено 4 программируемых группы (тура) предустановок. Изменять значения
следует клавишами [-, +].
[Group 1 Group 2 Group 3 Group 4]
(Группа 1 Группа 2 Группа 3 Группа 4)
3) Это подменю служит для каждой группы (тура) предустановок. Во всех разделах меню
в левой колонке отображаются названия параметров, а в правой колонке их значения.
a. Group List (Список групп). Каждый тур может содержать до 10 предустановок.
b. Preset no. (Номер предустановки). Укажите номер первой и последней
предустановки тура.
c. Dwell (Интервал переключения). Укажите время паузы между окончанием текущей
предустановки и началом следующей.
d. Speed (Скорость). Скорость обхода установлена приблизительно на уровень №5.
Если камера слежения не поддерживает функцию настройки скорости, то эта опция не
будет работать корректно.
e. Change (Изменить). Добавит, изменить или удалить список предустановок тура.
f. Чтобы добавить новые позиции, повторите действия пп. b ... d.
①
③
②
