76 Цифровой видеорегистратор

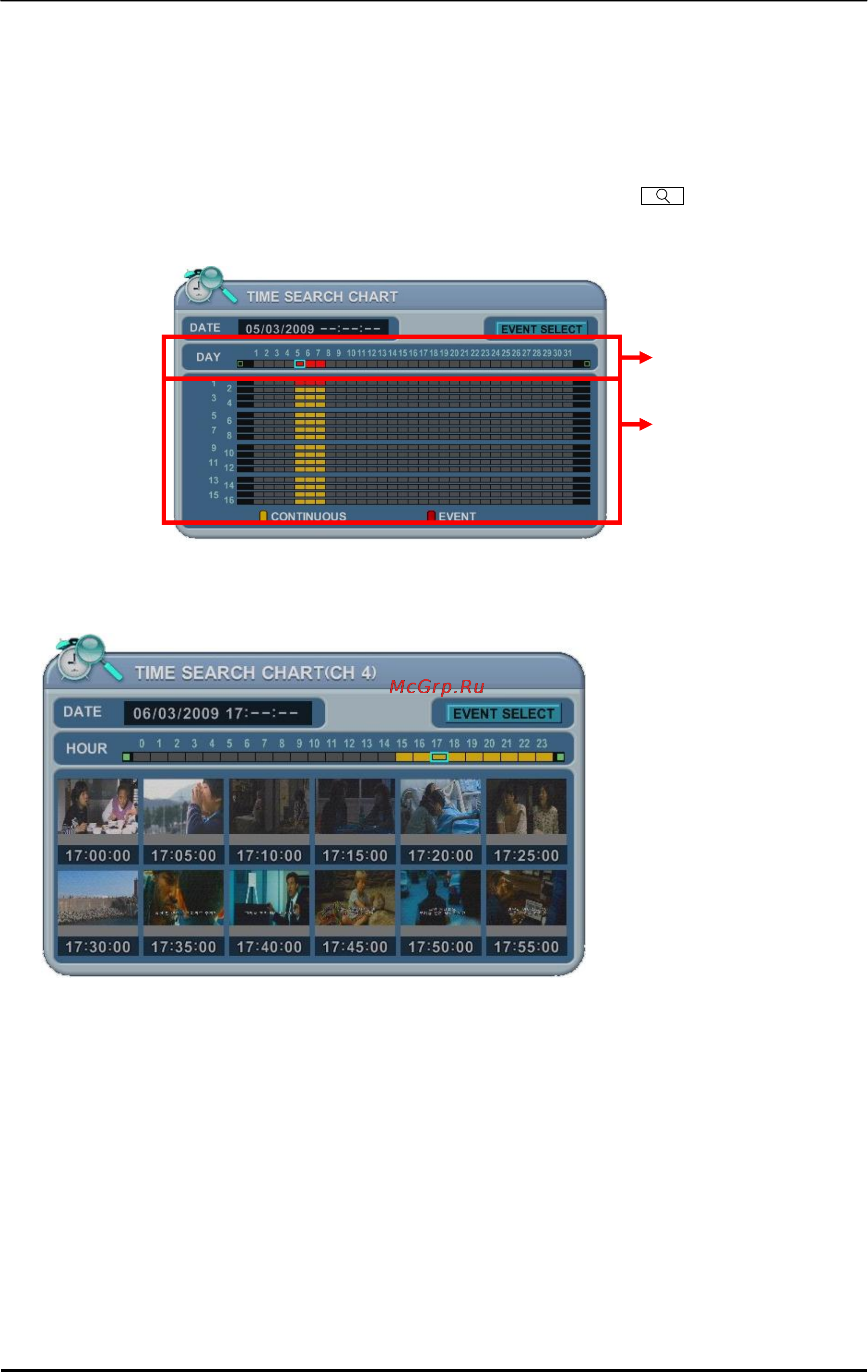

2.2 Поиск с предварительным просмотром (просмотр записей с одного канала)
Видеорегистраторы данной модели позволяют быстро просматривать записи, сделанные
на одном канале за определѐнный период времени.
1. Для вызова меню поиска по времени и дате нажмите клавишу
T
[Time Search]. На
экране появится календарь.
2. Выберите с помощью цифровых клавиш канал для просмотра.
3. Клавиша [+] служит для перехода: Day (День) Hour (Час) Minute/5min (минуты/5
минут) Minute/1min (минуты/1 минута). Для перехода в обратном направлении
воспользуйтесь клавишей [-].
Или вместо клавиш [+/-] используйте колѐсико мыши.
4. Во время предварительного просмотра по кадрам можно перейти к просмотру другого
канала, набрав его номер цифровыми клавишами.
5. Выберите нужный кадр при помощи клавиш со стрелками и нажмите [ENTER]. Или
дважды щѐлкните мышью.
6. Видеорегистратор включает режим воспроизведения, отображая выбранный канал. Для
изменения режима отображения нажмите номер канала или клавишу DISPLAY.
день, часы, минуты
канал
