104
한 국 어

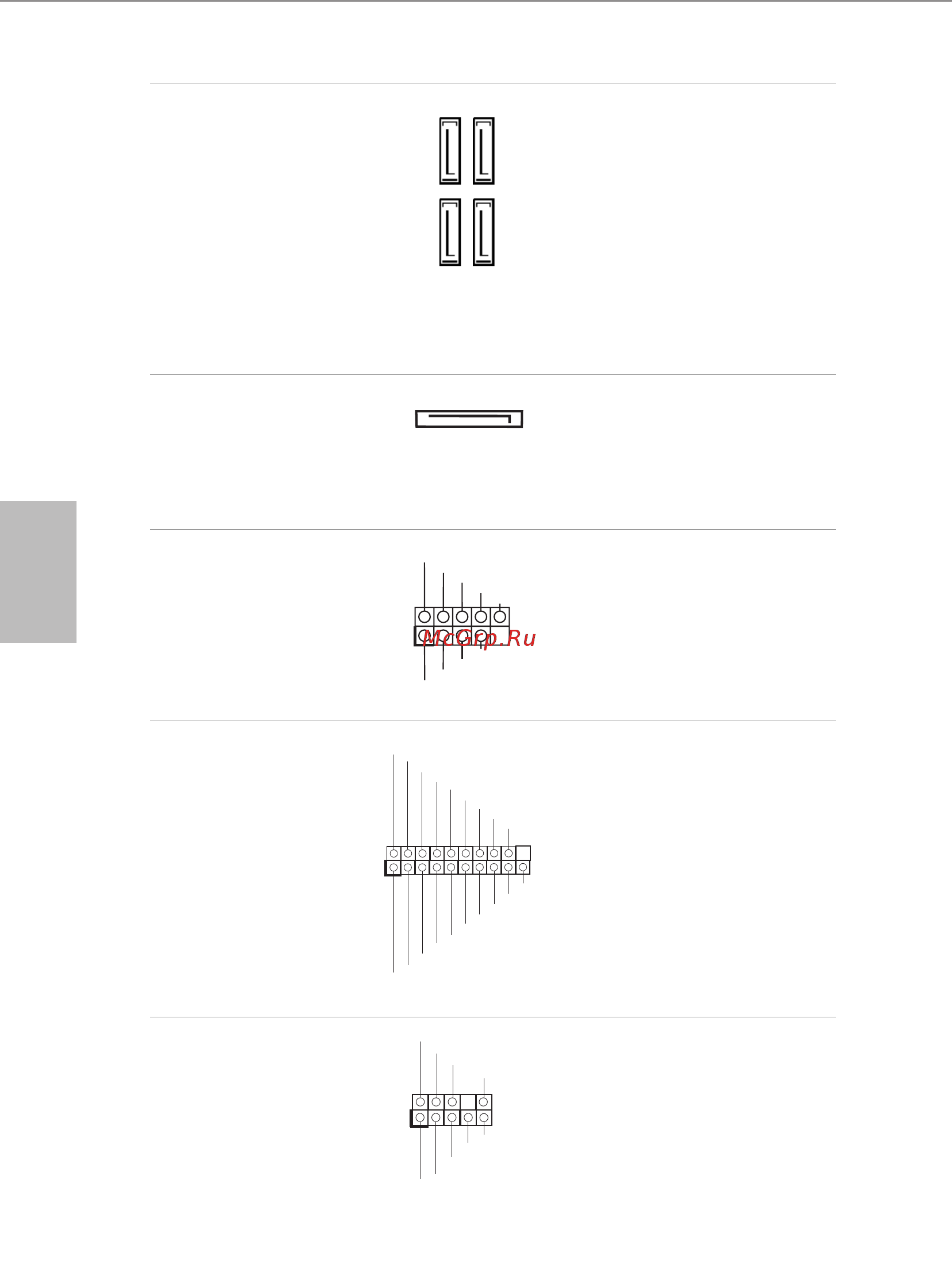

시리얼 ATA3 커넥터
(SATA3_0:
1 페이지 , 8 번 항목 참조 )
(SATA3_1:
1 페이지 , 7 번 항목 참조 )
(SATA3_2:
1 페이지 , 10 번 항목 참조 )
(SATA3_3:
1 페이지 , 9 번 항목 참조 )
이들 네 개의 SATA3 커넥
터는 최대 6.0 Gb/s 데이
터 전송 속도를 제공하는
내부 저장 장치용 SATA
데이터 케이블을 지원합
니다 . SATA- 타입 M.2 장
치에서 M2_1 을 사용 중
이면 , SATA3_0 이 비활
성화됩니다 .
SATA 전원 커넥터
(SATA_POW1)
(1 페이지 , 18 번 항목 참조 )
이 마더보드에 그래픽 카드
세 개를 설치할 때 이 커넥터
를 전원 공급장치에 연결하
십시오 .
USB 2.0 헤더
(9 핀 USB_5_6)
(1 페이지 , 14 번 항목 참조 )
이 마더보드에는 하나의
헤더가 있습니다 . 이 USB
2.0 헤더는 포트 두 개를
지원할 수 있습니다 .
USB 3.0 헤더
(19 핀 USB3_3_4)
(1 페이지 , 15 번 항목 참조 )
이 마더보드에는 하나의
헤더가 있습니다 . 이 USB
3.0 헤더는 포트 두 개를
지원할 수 있습니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 20 번 항목 참조 )
이 헤더는 오디오 장치를
전면 오디오 패널에 연결
하는 데 사용됩니다 .
1
ID
In tA _P _D +
In tA _P _D -
GN D
In tA _P _S ST X+
In tA _P _S ST X-
GN D
In tA _P _S SR X+
Vb us
In tA _P _D +
In tA _P _D -
GN D
In tA _P _S ST X+
In tA _P _S ST X-
GN D
In tA _P _S SR X+
In tA _P _S SR X-
Vb us
In tA _P _S SR X-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
