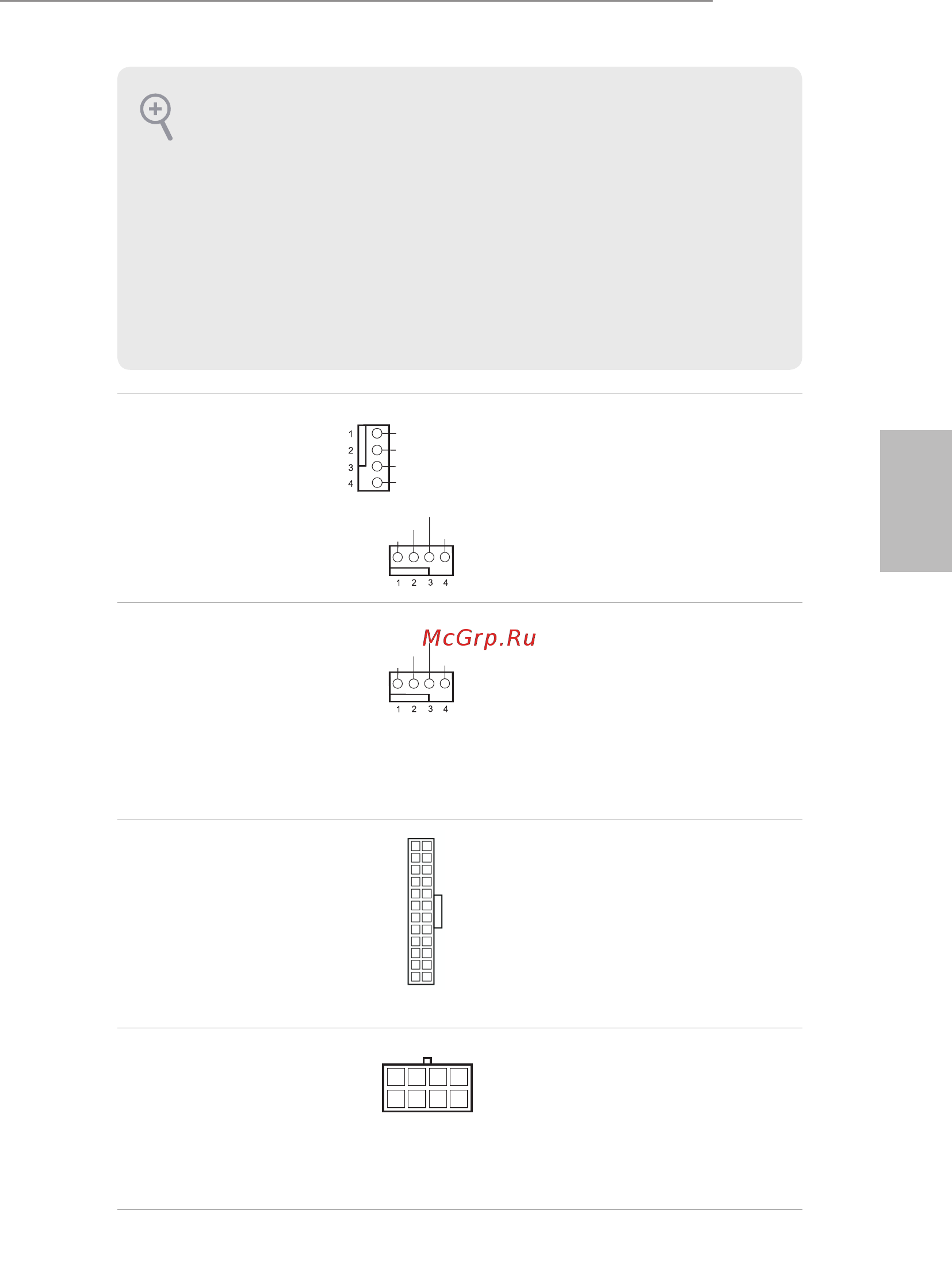

115
H110 Pro BTC+
日本語
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしている
ことが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよび
シャーシのマニュアルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー
ディオヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RETと OUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディオ
パネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タ
ブで、「録音音量」を調整してください。
シャーシファンコネクタ
（4 ピン CHA_FAN1）
（p.1、No. 5 参照）
（4 ピン CHA_FAN2）
（p.1、No. 22 参照）
ファンケーブルはファン
コネクターに接続し、黒線
とアースピンを合わせて
ください。
CPU ファンコネクタ
（4 ピン CPU_FAN1）
（p.1、No. 2 参照）
このマザーボードは 4 ピン
CPU ファン（静音ファン）コネ
クターが装備されています。3
ピンの CPU ファンを接続する
場合には、ピン 1-3 に接続して
ください。
ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、No. 4 参照）
このマザーボードは 24 ピン
ATX 電源コネクターが装備
されています。20 ピンの ATX
電源を使用するには、ピン 1
と 13 番に合わせて接続して
ください。
ATX 12V 電源コネクター
（8 ピン ATX12V1）
（p.1、No. 1 参照）
このマザーボードは 8 ピン
ATX12V 電源コネクターが装備
されています。4 ピンの ATX 電
源を使用するには、ピン 1 と 5
番に合わせて接続してください。
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONT ROL
GND
FAN_VO LTAGE_CONTROL
FAN_SP EED
FAN_SP EED_CONTROL
GND
FAN_VO LTAGE_CONTROL
FAN_SP EED
FAN_SP EED_CONTROL
12
1
24
13
5
1
8
4
