113
H110 Pro BTC+
日本語

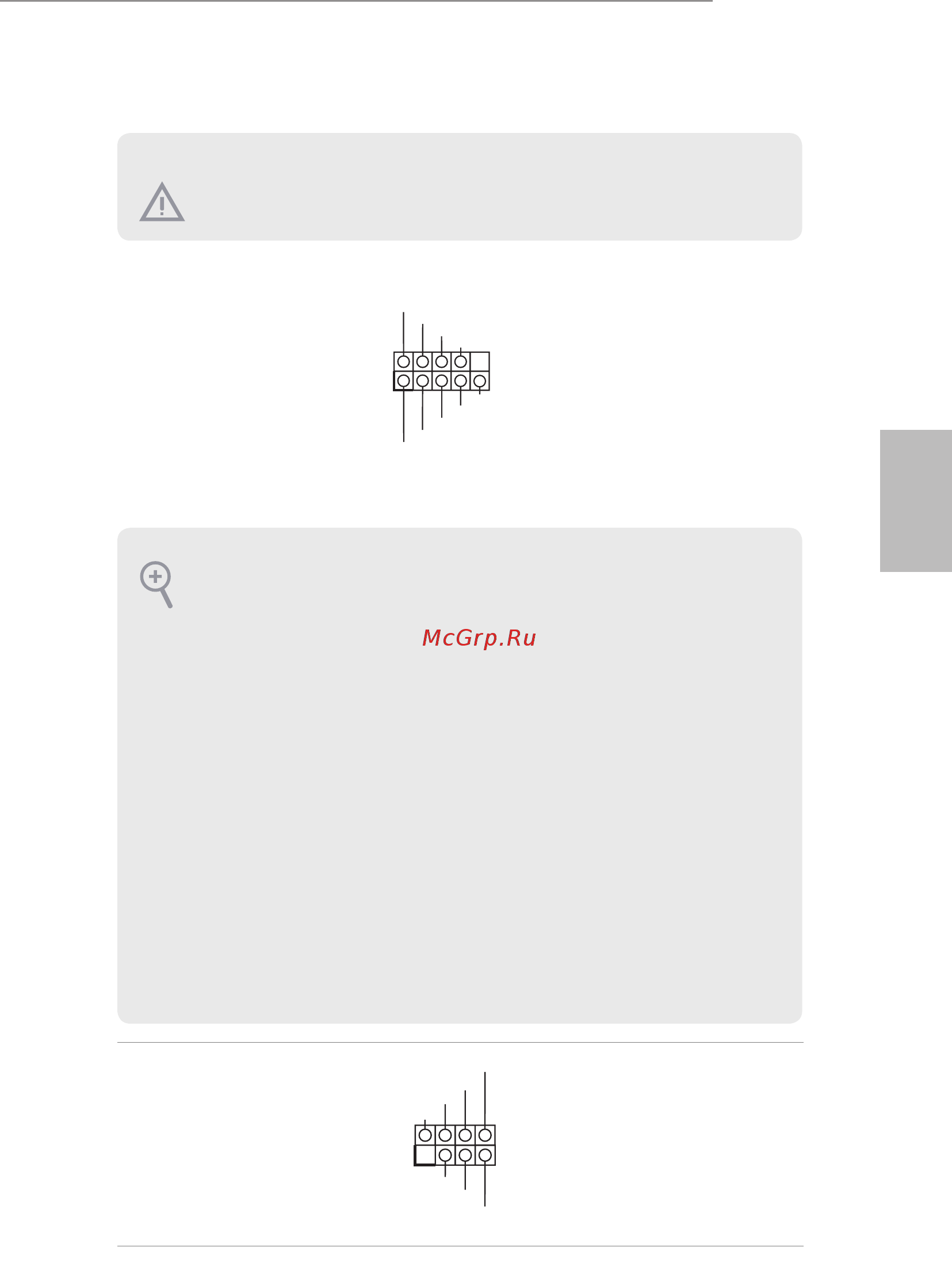

1.4 オンボードのヘッダーとコネクター
システムパネルヘッダー
（9 ピン PANEL1）
（p.1、No. 13 参照）
電源スイッチを接続し、スイッ
チをリセットし、下記のピン割
り当てに従って、シャーシのシ
ステムステータス表示ランプ
をこのヘッダーにセットします。
ケーブルを接続するときには、
ピンの＋と−に気をつけてく
ださい。
シャーシイントルージョンと
スピーカーヘッダー
（7 ピン SPK_CI1）
（p.1、No. 11 参照）
シャーシイントルージョン
とシャーシスピーカーを
このヘッダーに接続して
ください。
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリー
ズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コン
ピューターを再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ
ム稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED
は点滅を続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、
LED はオフです。
HDLED（ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティLED に接続してください。ハー
ドドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティ
ビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュールと
このヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致
していることを確かめてください。
オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコ
ネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクター
にジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
