124
�简体中文

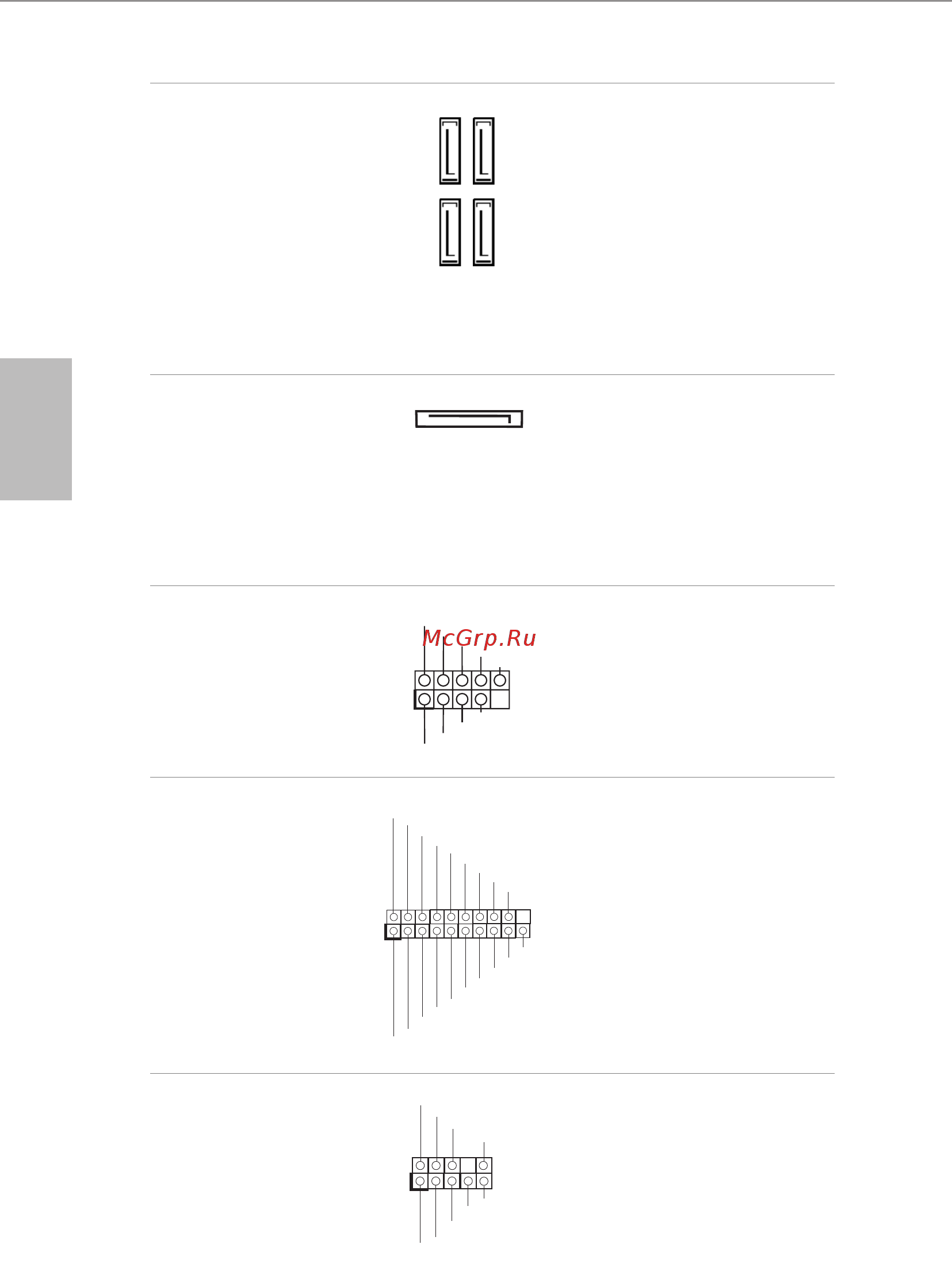

串行 ATA3 接口
(SATA3_0:
见第 1 页， 第 8 个）
(SATA3_1:
见第 1 页， 第 7 个）
(SATA3_2:
见第 1 页，第 10 个）
(SATA3_3:
见第 1 页，第 9 个）
这四个 SATA3 接口支
持最高 6.0 Gb/s 数据传
输速率的内部存储设备
的 SATA 数据线。如果
M2_1 被 SATA 型 M.2 设
备占用，SATA3_0 将被
禁用。
SATA 电源接口
(SATA_POW1)
（见第 1 页，第 18 个）
当此主板上安装有三个图
形卡时，请将此接口连接
到电源。
USB 2.0 接脚
（9- 针 USB_5_6）
（见第 1 页，第 14 个）
此主板上有一个接脚。
此 USB 2.0 接脚支持两个
端口。
USB 3.0 接脚
(19 针 USB3_3_4)
（见第 1 页，第 15 个）
此主板上有一个接脚。
此 USB 3.0 接脚支持两个
端口。
前面板音频接脚
(9 针 HD_AUDIO1)
（见第 1 页，第 20 个）
此接脚用于将音频设备
连接到前音频面板。
1
ID
In tA _P _D +
In tA _P _D -
GN D
In tA _P _S ST X+
In tA _P _S ST X-
GN D
In tA _P _S SR X+
Vb us
In tA _P _D +
In tA _P _D -
GN D
In tA _P _S ST X+
In tA _P _S ST X-
GN D
In tA _P _S SR X+
In tA _P _S SR X-
Vb us
In tA _P _S SR X-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
