ASRock H110 Pro BTC+ [38/148] Deutsch
36
Deutsch

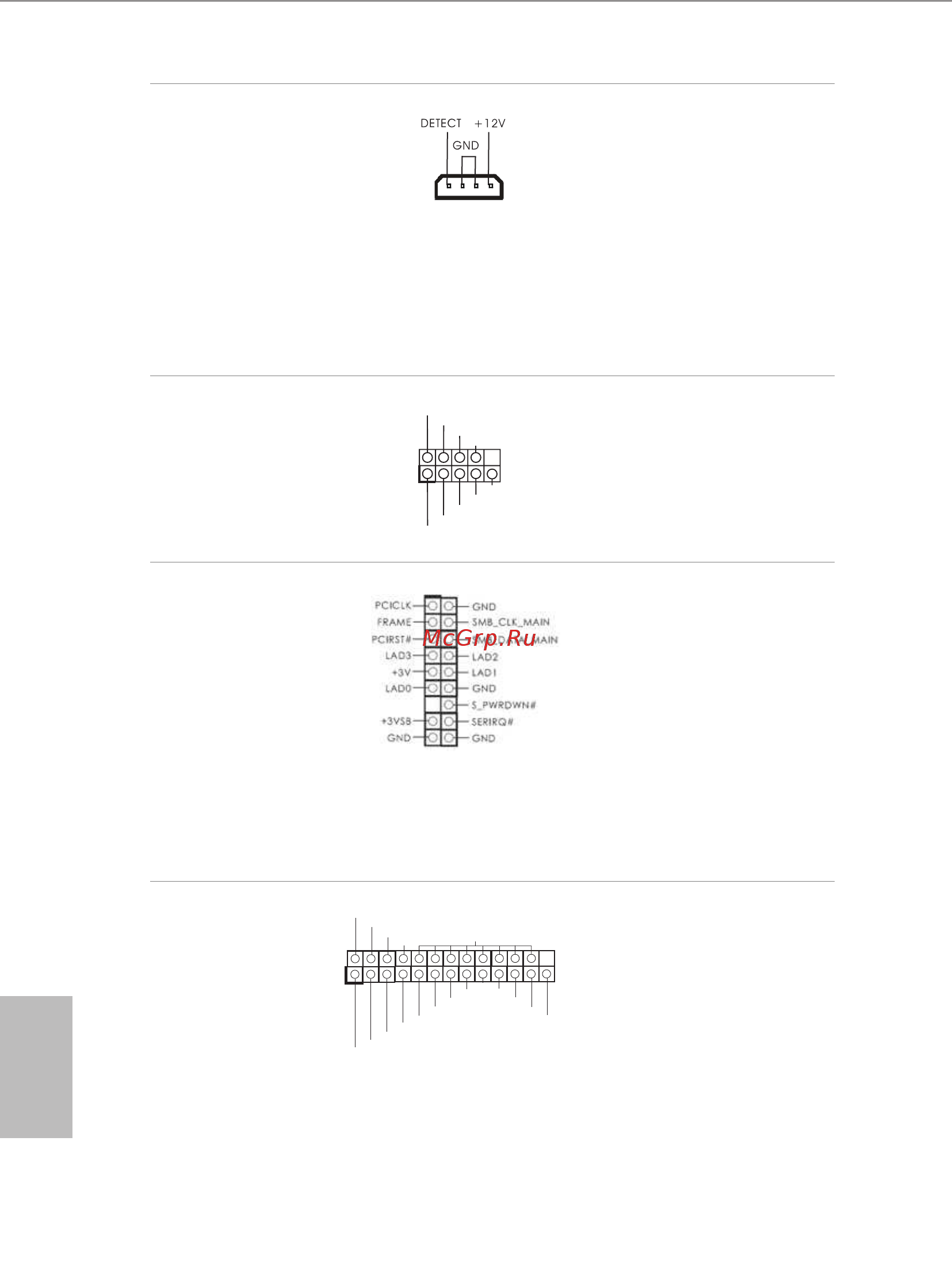

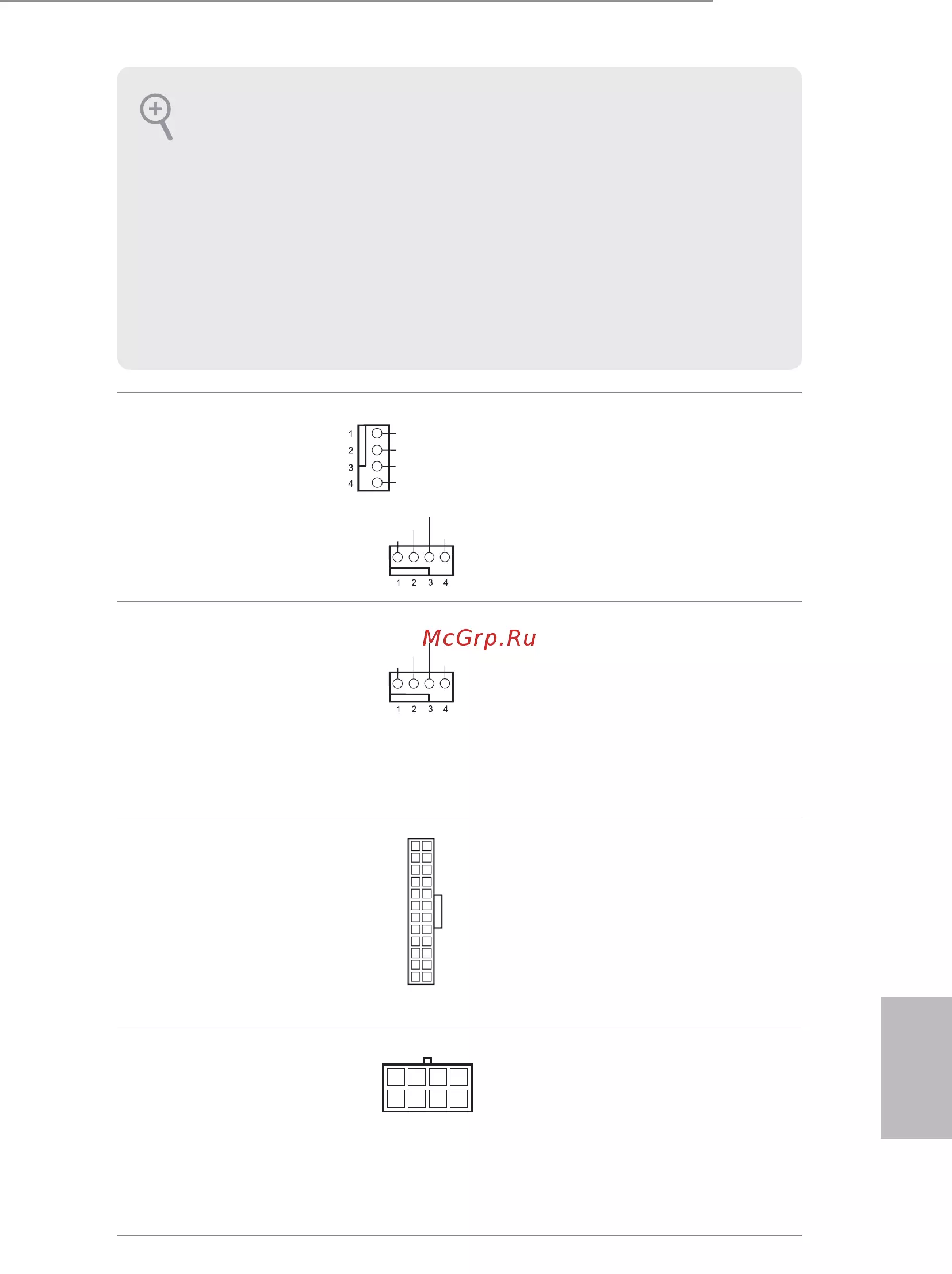

PCIe-Netzanschlüsse
(4-polig, PCIE_PWR1)
(siehe S. 1, Nr. 21)
(4-polig, PCIE_PWR2)
(siehe S. 1, Nr. 19)
Bitte verbinden Sie diese
Anschlüsse mit dem Netzteil,
wenn drei Grakkarten an
diesem Motherboard installiert
sind. Bitte beachten Sie für
Installationsanweisungen zum
PCIe-Stromanschluss Seite XX.
Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 17)
Diese COM1-Stileiste
unterstützt ein Modul für
serielle Ports.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 6)
Dieser Anschluss unterstützt das
Trusted Platform Module- (TPM)
System, das Schlüssel, digitale
Zertikate, Kennwörter und
Daten sicher auewahren kann.
Ein TPM-System hil zudem bei
der Stärkung der Netzwerksicher-
heit, schützt digitale Identitäten
und gewährleistet die Plattform-
integrität.
Druckanschluss-
Stileiste
(25-polig, LPT1)
(siehe S. 1, Nr. 16)
Diese Schnittstelle ist für
Druckerkabel vorgesehen
und ermöglicht bequemes
Anschließen von
Druckern.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
AF D #
ER R OR#
PI N IT#
GN D
SL I N#
ST B #
SP D 0
SP D 1
SP D 2
SP D 3
SP D 4
SP D 5
SP D 6
SP D 7
AC K #
BU S Y
PE
SL C T
1
