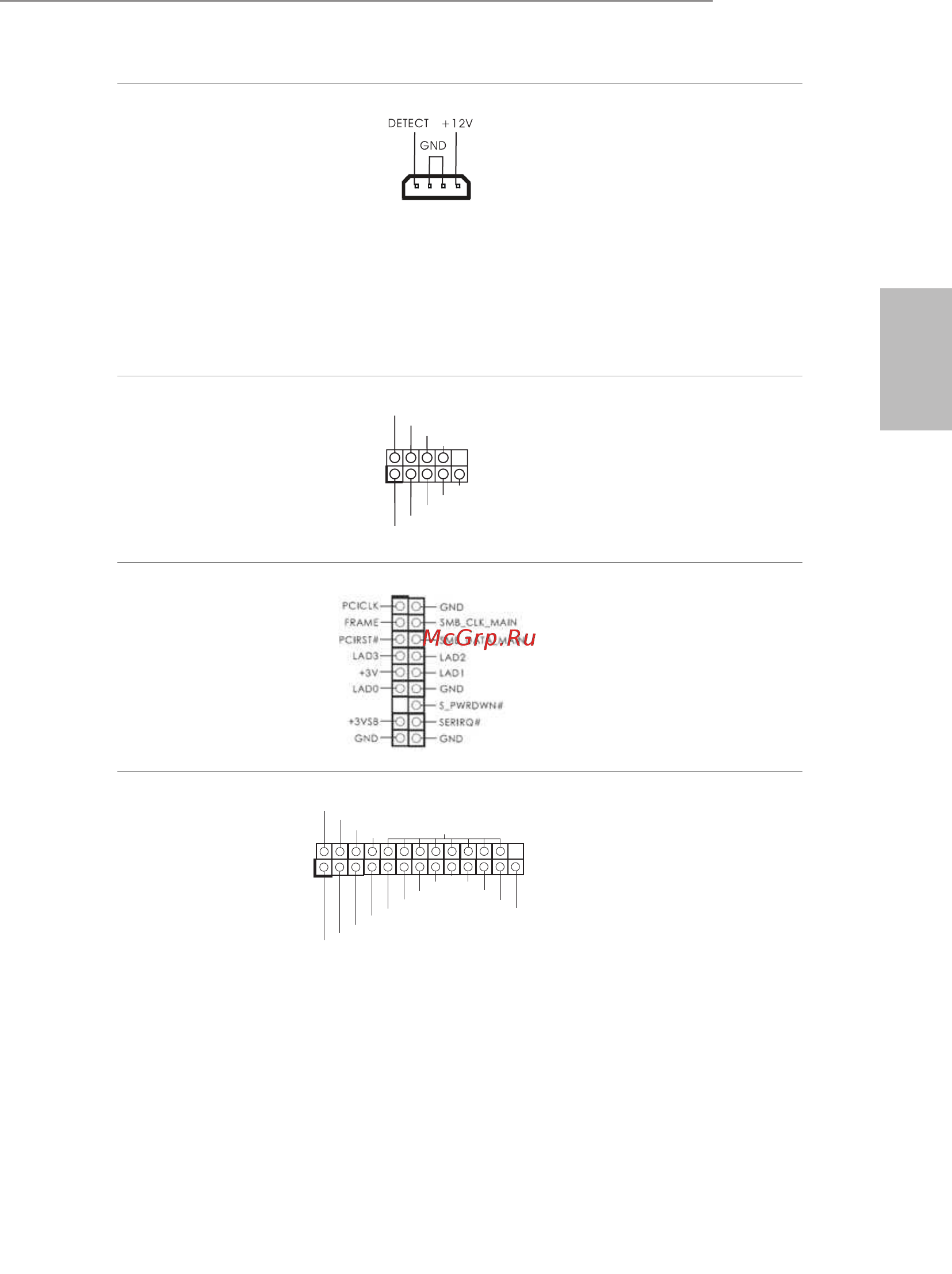

137
H110 Pro BTC+
繁體中文
PCIe 電源接頭
(4-pin PCIE_PWR1)
（請參閱第 1 頁，
編號 21）
(4-pin PCIE_PWR2)
（請參閱第 1 頁，
編號 19）
在本主機板上安裝三張顯示
卡時，請將這些接頭接至電
源。關於 PCIe 電源接頭安裝
指南，請參閱第 XX 頁。
序列連接埠排針
(9-pin COM1)
（請參閱第 1 頁，
編號 17）
此 COM1 排針支援序列
連接埠模組。
TPM 排針
(17-pin TPMS1)
（請參閱第 1 頁，
編號 6）
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金
鑰、數位憑證、密碼及資料
的安全。TPM 系統也能強化
網路安全、保護數位身分並
確定平台完整性。
列印連接埠排針
(25-pin LPT1)
（請參閱第 1 頁，
編號 16）
這是供列印連接埠纜線
使用的介面，可方便印
表機裝置連線。
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
AF D#
ER RO R#
PI NI T#
GN D
SL IN #
ST B#
SP D0
SP D1
SP D2
SP D3
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
1
