74
Русский

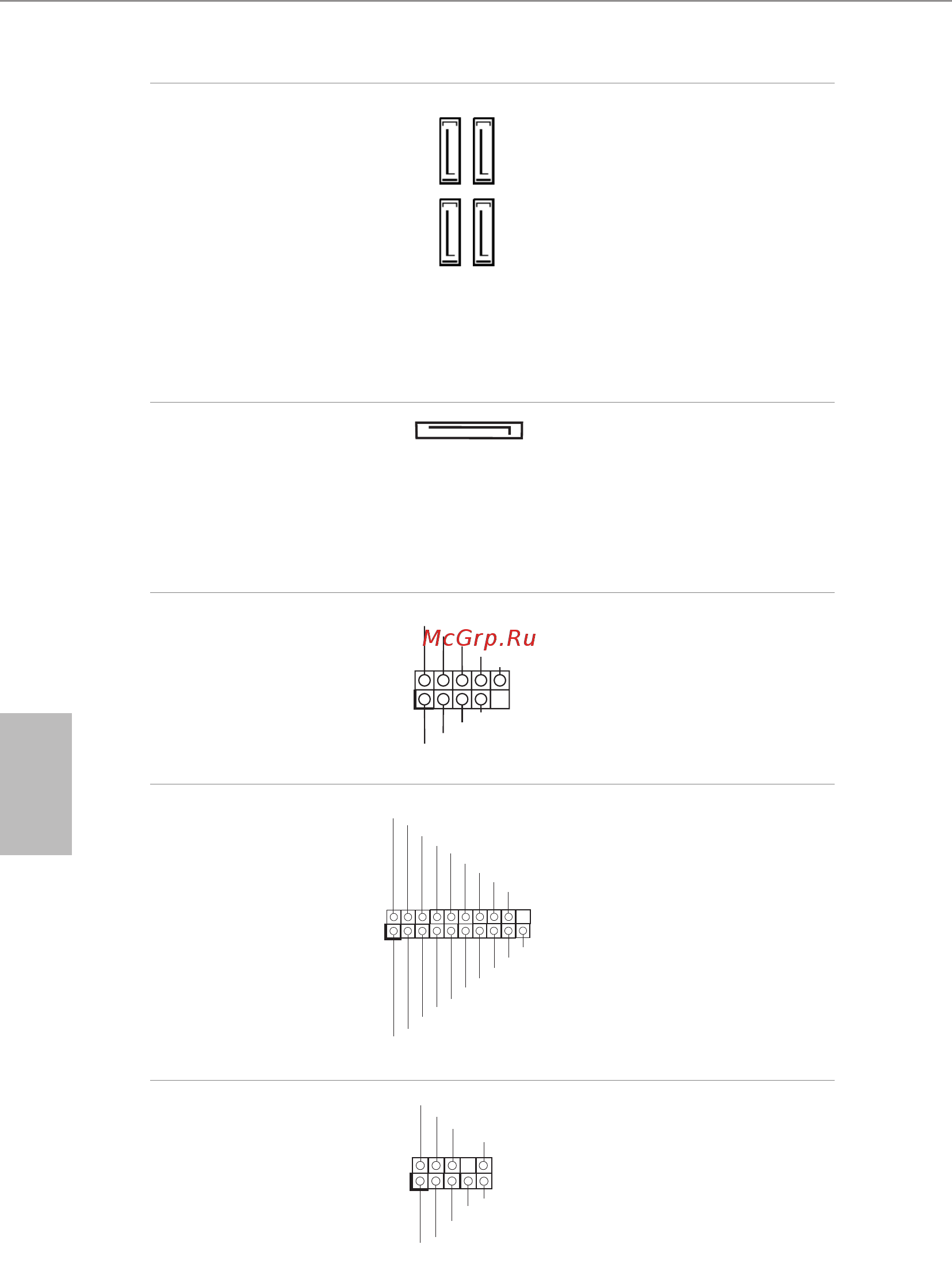

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 8)
(SATA3_1:
см. стр. 1, № 7)
(SATA3_2:
см. стр.1,№ 10)
(SATA3_3:
см. стр.1,№ 9)
Эти четыре разъема
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до 6,0
Гбит/с. Если разъем M2_1
занят устройством М.2 типа
SATA, разъем SATA3_0 будет
отключен.
Разъем питания SATA
(SATA_POW1)
(см. стр. 1, № 18)
Этот разъем предназначен
для подключения к
источнику тока при
установке на материнскую
плату трех видеокарт.
Колодка USB 2.0
(9-контактная, USB_5_6)
(см. стр. 1, № 14)
На системной плате
размещена одна колодка.
Эта колодка USB 2.0
может поддерживать два
порта.
Колодка USB 3.0
(19-контактная,
USB3_3_4)
(см. стр. 1, № 15)
На системной плате
размещена одна колодка.
Эта колодка USB 3.0
может поддерживать два
порта.
Аудиоколодка передней
панели
(9-контактная,
HD_AUDIO1)
(см. стр. 1, № 20)
Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
1
ID
In tA_ P_D +
In tA_ P_D -
GN D
In tA_ P_S STX +
In tA_ P_S STX -
GN D
In tA_ P_S SRX +
Vb us
In tA_ P_D +
In tA_ P_D -
GN D
In tA_ P_S STX +
In tA_ P_S STX -
GN D
In tA_ P_S SRX +
In tA_ P_S SRX-
Vb us
In tA_ P_S SRX-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
