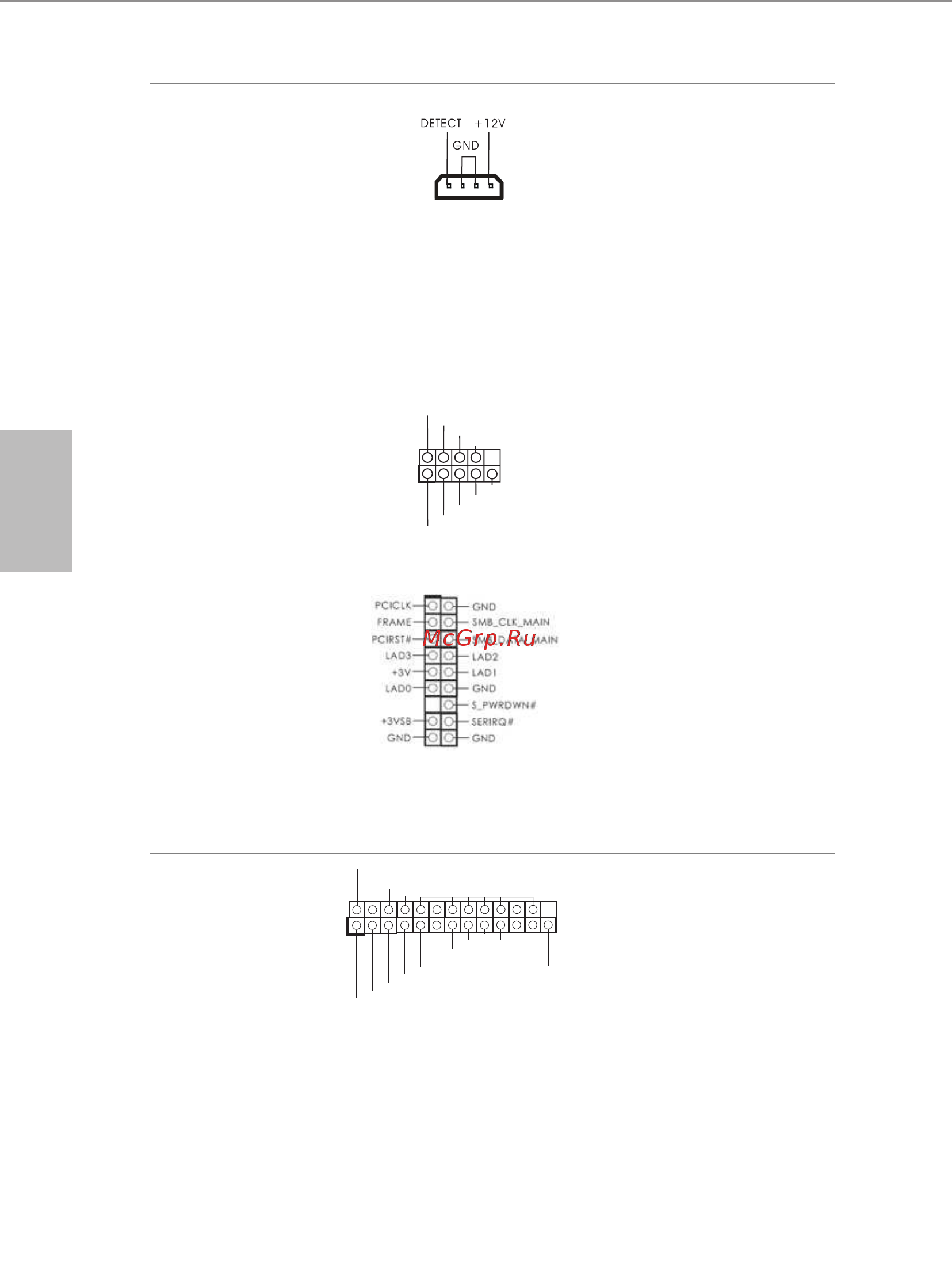

PCIe 電源コネクタ
（4 ピン PCIE_PWR1）
（p.1、No. 21 参照）
（4 ピン PCIE_PWR2）
（p.1、No. 19 参照）
このマザーボードに 3 枚のグ
ラフィックスカードが取り付け
られている場合は、これらのコ
ネクタを電源供給に接続して
ください。PCIe 電源コネクタの
取り付け方法については XX
ページを参照してください。
シリアルポートヘッダー
（9 ピン COM1）
（p.1、No. 17 参照）
この COM1 ヘッダーはシ
リアルポートモジュール
をサポートします。
TPM ヘッダー
（17 ピン TPMS1）
（p.1、No. 6 参照）
このコネクターはトラステッドプ
ラットフォームモジュール（TPM）
システムをサポートし、鍵、デジ
タル証明書、パスワード、データ
を安全に保管することができま
す。TPM システムはまた、ネット
ワークセキュリティを高め、デジ
タル証明書を保護し、プラット
フォームの完全性を保証します。
プリントポートヘッダー
（25 ピン LPT1）
（p.1、No. 16 参照）
これは、プリンターデバ
イスとの接続を簡単に行
うことのできる、プリント
ポートケーブル用のイン
タフェースです。
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
AF D#
ER RO R#
PI NI T#
GN D
SL IN #
ST B#
SP D0
SP D1
SP D2
SP D3
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
1
