34
Deutsch

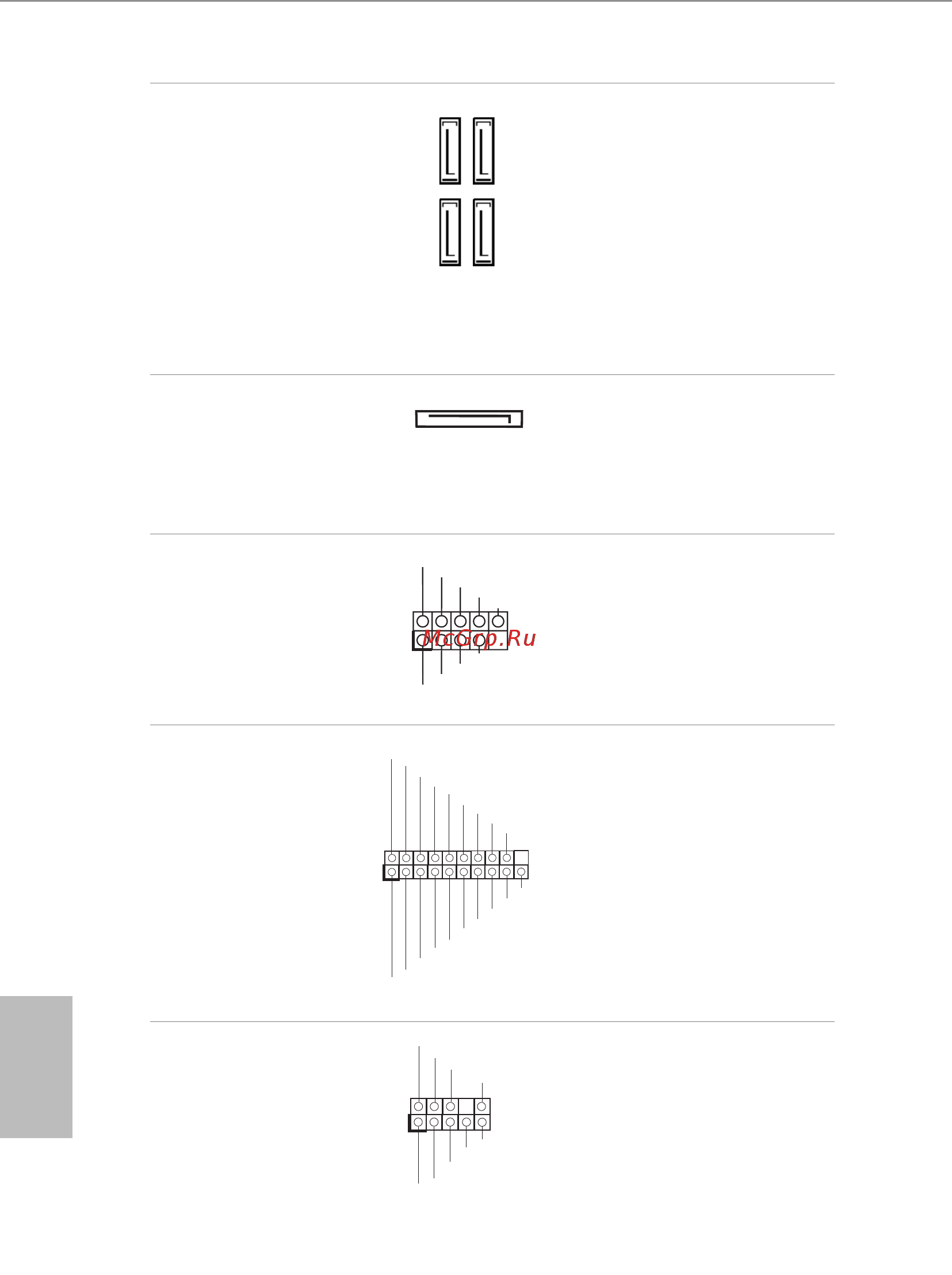

Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 8)
(SATA3_1:
siehe S. 1, Nr. 7)
(SATA3_2:
siehe S. 1, Nr. 10)
(SATA3_3:
siehe S. 1, Nr. 9)
Diese vier SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für interne
Speichergeräte mit einer Da
tenübertragungsgeschwin
digkeit bis 6,0 Gb/s. Wenn
M2_1 durch ein SATA-Typ-
M.2-Gerät belegt ist, wird
SATA3_0 deaktiviert.
SATA-Netzanschluss
(SATA_POW1)
(siehe S. 1, Nr. 18)
Bitte verbinden Sie diesen
Anschluss mit dem Netzteil,
wenn drei Grakkarten an diesem
Motherboard installiert sind.
USB 2.0-Stileiste
(9-polig, USB_5_6)
(siehe S. 1, Nr. 14)
Es gibt eine Stileiste an
diesem Motherboard.
Diese USB 2.0-Stileiste
unterstützt zwei Ports.
USB 3.0-Stileiste
(19-polig, USB3_3_4)
(siehe S. 1, Nr. 15)
Es gibt eine Stileiste an
diesem Motherboard.
Diese USB 3.0-Stileiste
unterstützt zwei Ports.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 20)
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
1
ID
In tA _P _D +
In tA _P _D -
GN D
In tA _P _S ST X+
In tA _P _S ST X-
GN D
In tA _P _S SR X+
Vb us
In tA _P _D +
In tA _P _D -
GN D
In tA _P _S ST X+
In tA _P _S ST X-
GN D
In tA _P _S SR X+
In tA _P _S SR X-
Vb us
In tA _P _S SR X-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
