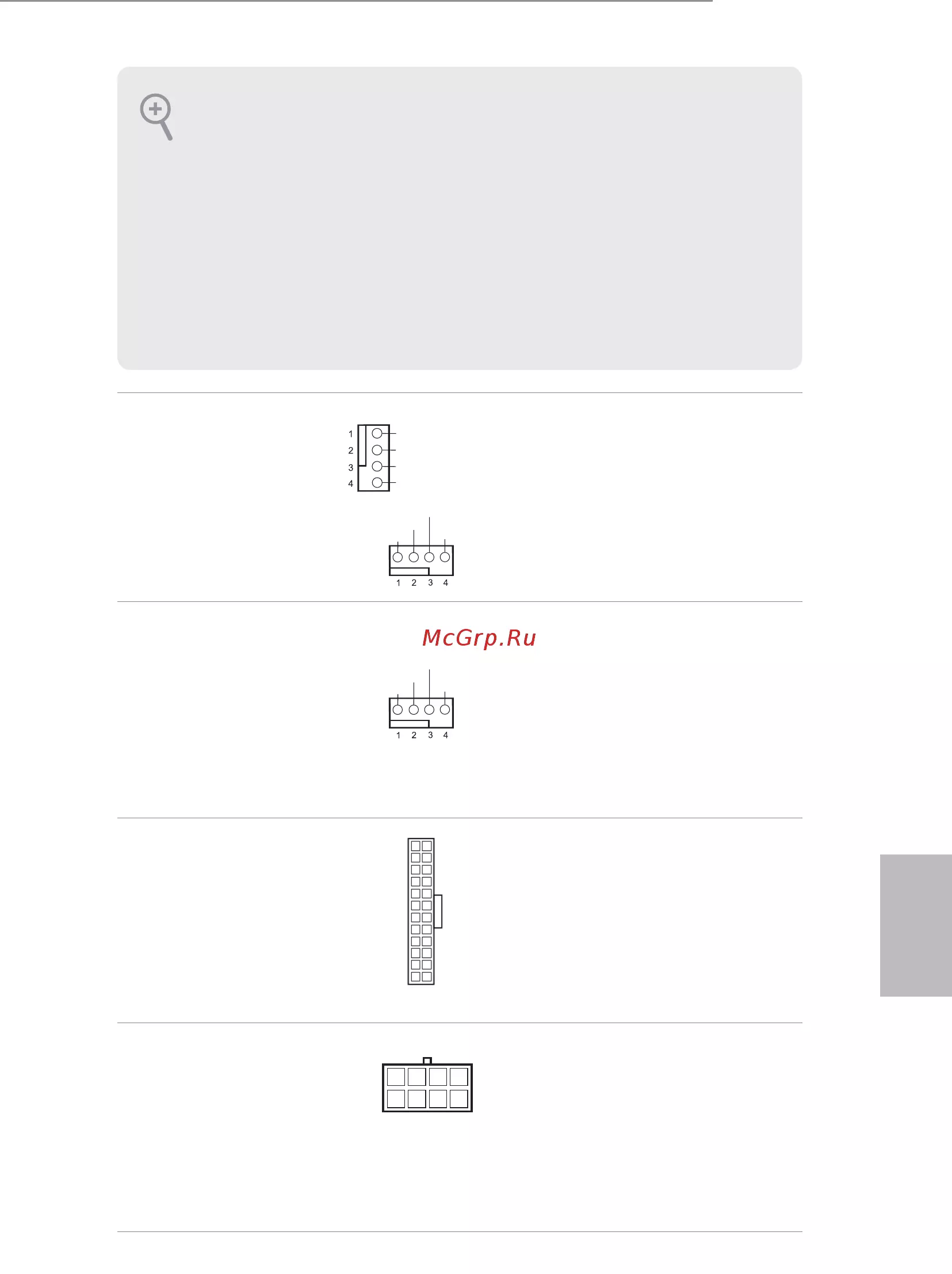

Connettori alimentazione
PCIe
(PCIE_PWR1 a 4 pin)
(vedere pag. 1, n. 21)
(PCIE_PWR2 a 4 pin)
(vedere pag. 1, n. 19)
Collegare questi connettori
all'alimentazione quando sulla
scheda madre sono installate tre
schede grache. Fare riferimento
a pagina XX per la guida
ll'installazione del connettore
d'alimentazione PCIe.

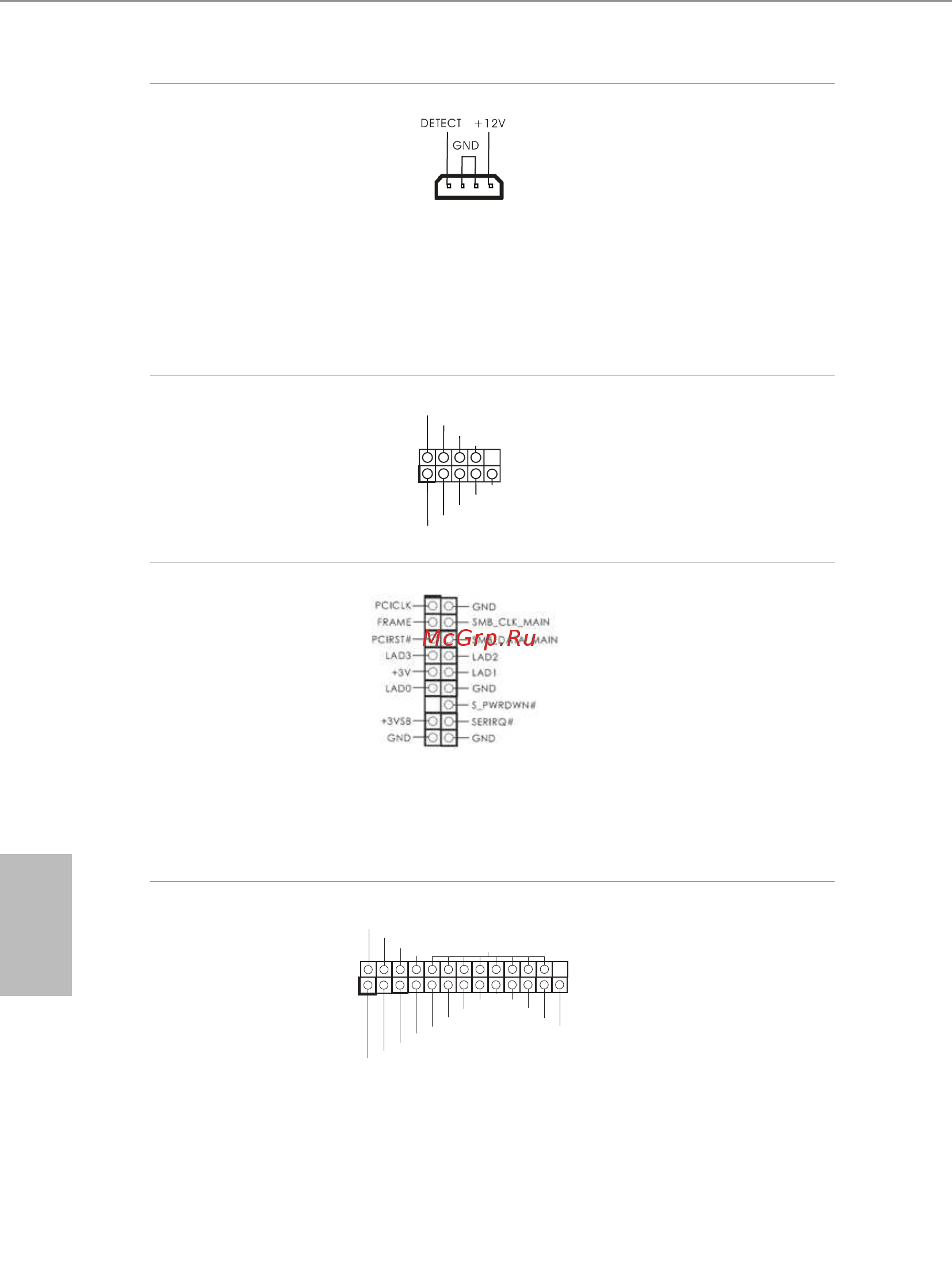

Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 17)
Questo header COM1
supporta un modulo di
porta seriale.
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 6)
Questo connettore supporta il
sistema Trusted Platform Module
(TPM), che può archiviare in
modo sicuro chiavi, certi-
cati digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali e
di garantire l'integrità della piat-
taforma.
Header porta di stampa
(LPT1 a 25 pin)
(vedere pag. 1, n. 16)
Si tratta di un'interfaccia
per il cavo della porta di
stampa che consente una
comoda connessione ai
dispositivi della stampante.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
AF D #
ER R OR#
PI N IT#
GN D
SL I N#
ST B #
SP D 0
SP D 1
SP D 2
SP D 3
SP D 4
SP D 5
SP D 6
SP D 7
AC K #
BU S Y
PE
SL C T
1
