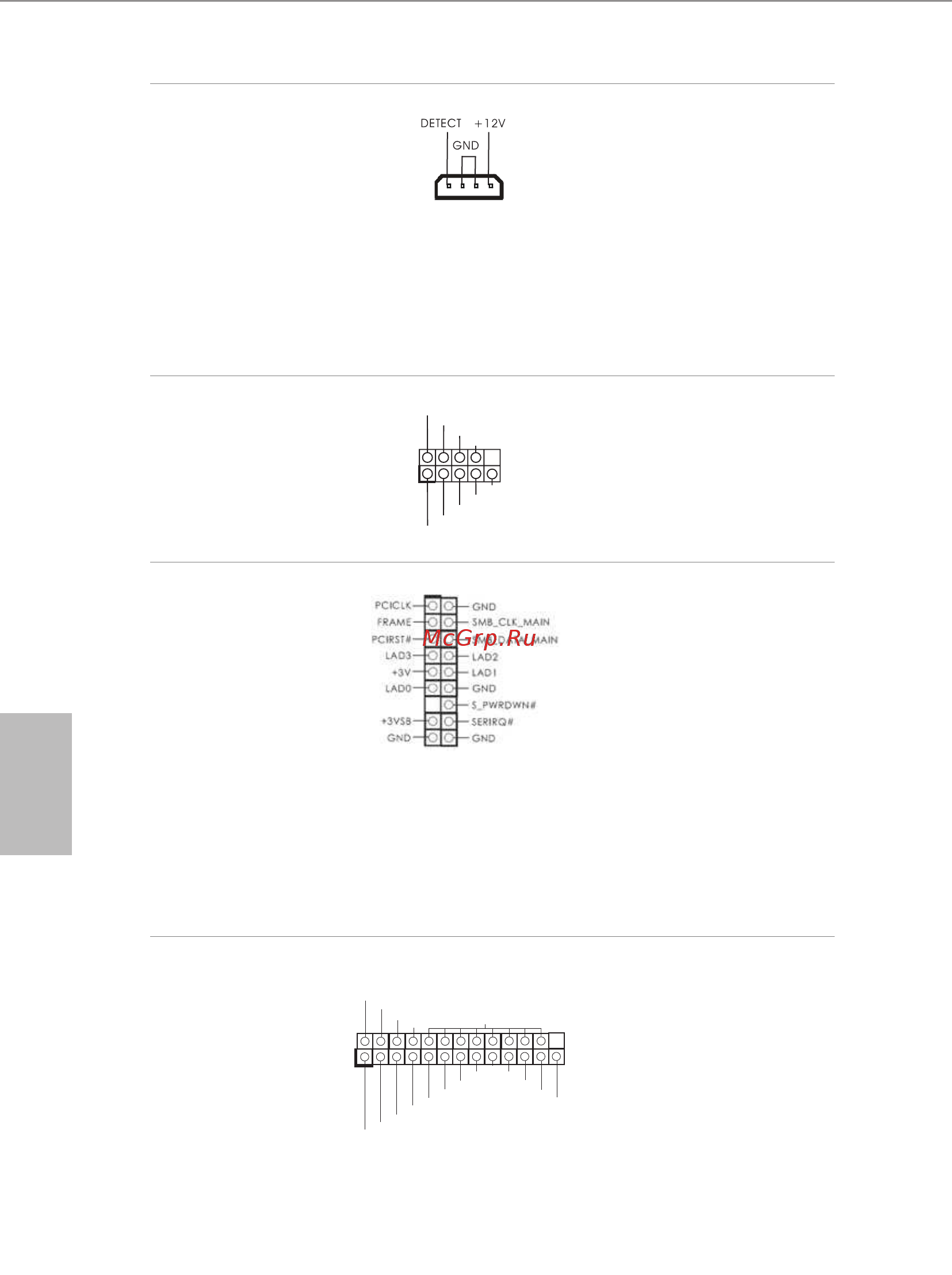

ASRock H110 Pro BTC+ [78/148] Русский
76
Русский
Разъемы питания PCIe
(4-контактный PCIE_
PWR1)
(см. стр. 1, № 21)
(4-контактный PCIE_
PWR2)
(см. стр. 1, № 19)
Эти разъемы предназначены
для подключения к источнику
тока при установке на
материнскую плату трех
видеокарт. Руководство по
установке разъема питания
PCIe представлено на
странице ХХ.
Колодка
последовательного порта
(9-контактная, COM1)
(см. стр. 1, № 17)
Колодка COM1
поддерживает
подключение модуля
последовательного
порта.
Колодка ТРМ
(17-контактная, TPMS1)
(см. стр. 1, № 6)
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Колодка порта принтера
(25-контактная, LPT1)
(см. стр. 1, № 16)
Это — интерфейс для
подключения кабеля
порта принтера,
обеспечивающий
удобное подключение
устройств печати.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
AF D #
ER ROR#
PI NIT#
GN D
SL IN#
ST B #
SP D 0
SP D 1
SP D 2
SP D 3
SP D 4
SP D 5
SP D 6
SP D 7
AC K#
BU S Y
PE
SL CT
1
