ASRock H110 Pro BTC+ [68/148] Español
66
Español

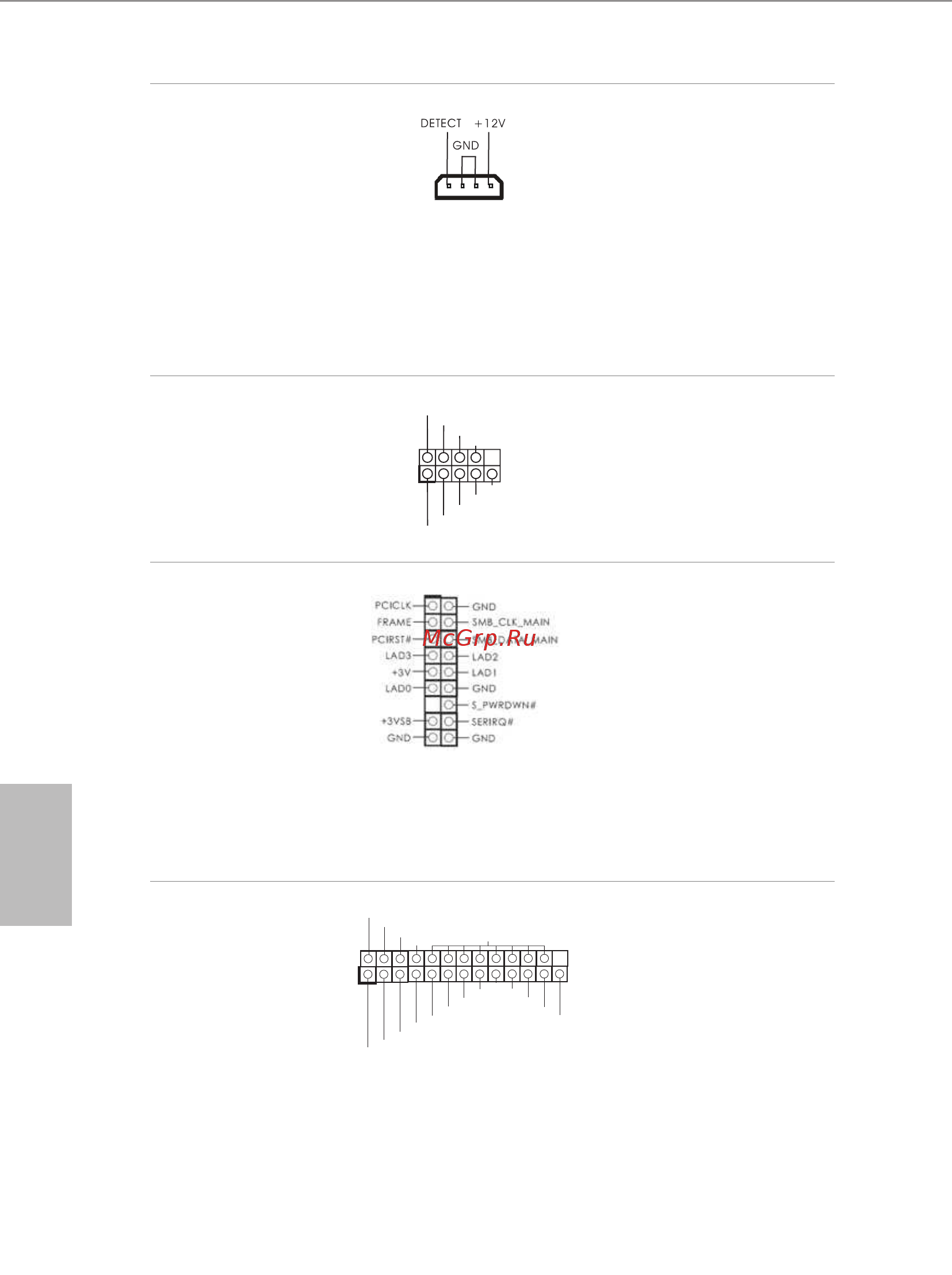

Conectores de
alimentación PCIe
(PCIE_PWR1 de 4 pines)
(consulte la pág.1, Nº 21)
(PCIE_PWR2 de 4 pines)
(consulte la pág.1, Nº 19)
Enchufe estos conectores a la
fuente de alimentación cuando
haya instaladas tres tarjetas
grácas en esta placa base.
Consulte la página XX para la
guía de instalación del conector
de alimentación PCIe.
Cabezal de puerto serie
(COM1 de 9 pines)
(consulte la pág.1, Nº 17)
Este cabezal COM1 admite
un módulo de puerto serie.
Cabezal TPM
(TPMS1 de 17 pines)
(consulte la pág.1, Nº 6)
Este conector es compatible con el
sistema Módulo de Plataforma Se-
gura (TPM, en inglés), que puede
almacenar de forma segura claves,
certicados digitales, contraseñas
y datos. Un sistema TPM también
ayuda a aumentar la seguridad
en la red, protege las identidades
digitales y garantiza la integridad
de la plataforma.
Cabezal de puerto de
impresión
(LPT1 de 25 pines)
(consulte la pág.1, Nº 16)
Ésta es una interfaz para
el cable del puerto de
impresión que permite
una cómoda conexión de
dispositivos de impresión.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
AF D #
ER R OR#
PI N IT#
GN D
SL I N#
ST B #
SP D 0
SP D 1
SP D 2
SP D 3
SP D 4
SP D 5
SP D 6
SP D 7
AC K #
BU S Y
PE
SL C T
1
