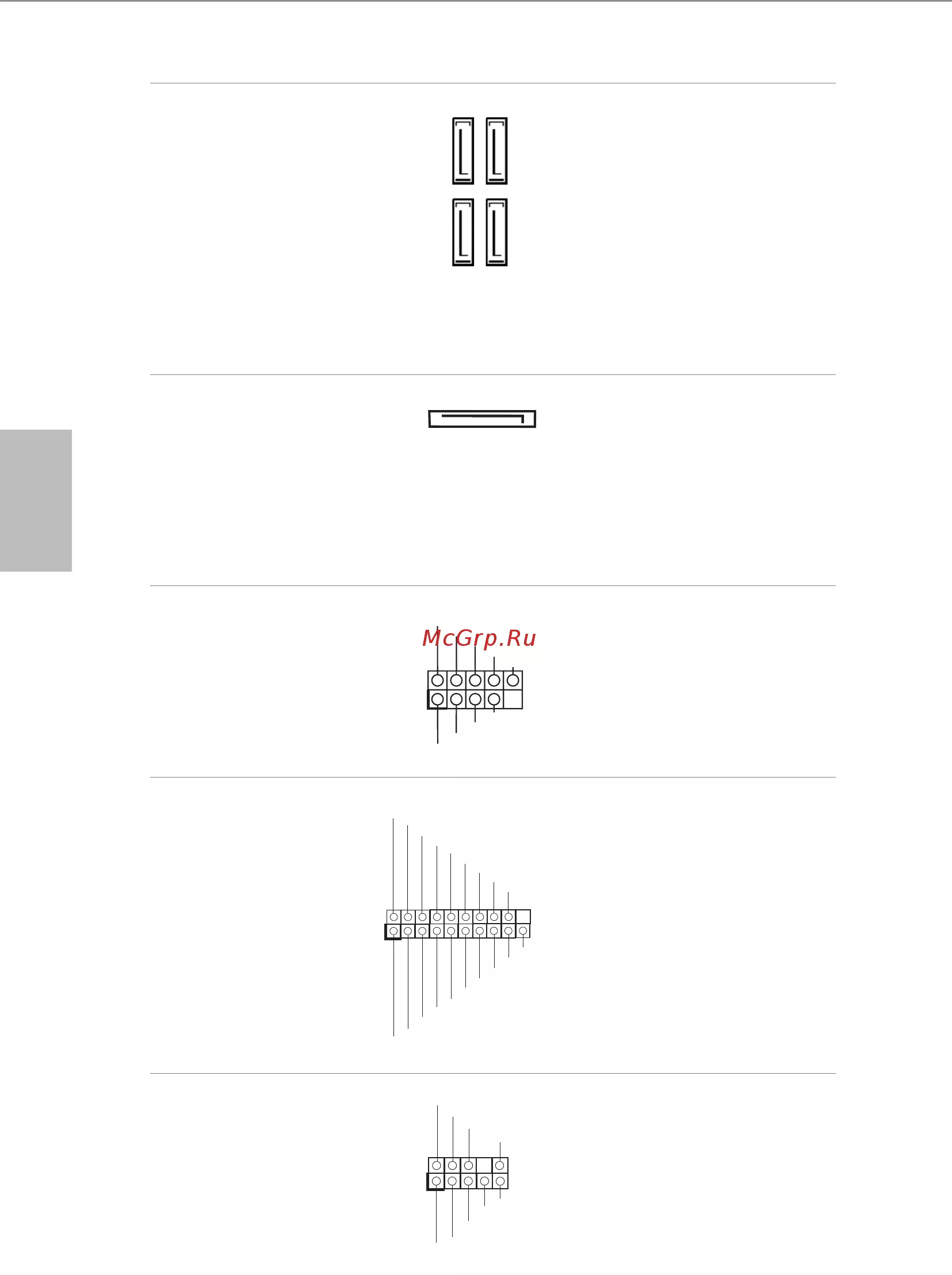

シリアル ATA3 コネクター
(SATA3_0:
p.1、No. 8 参照）
(SATA3_1:
p.1、No. 7 参照）
(SATA3_2:
p.1、No. 10 参照）
(SATA3_3:
p.1、No. 9 参照）
これら4つのSATA3コネクター
は、最高 6.0 Gb/ 秒のデータ転
送速度で内部ストレージデバ
イス用の SATA データケーブ
ルをサポートします。SATA タ
イプ M.2 デバイスで M2_1 を
使用している場合は、SATA3_0
は無効になります。
SATA 電源コネクタ
(SATA_POW1)
（p.1、No. 18 参照）
このマザーボードに 3 枚の
グラフィックスカードが取り
付けられている場合は、この
コネクタを電源供給に接続
してください。
USB 2.0 ヘッダー
（9 ピン USB_5_6）
（p.1、No. 14 参照）
このマザーボードには 1
つのヘッダーが装備さ
れています。この USB 2.0
ヘッダーは、2 つのポート
をサポートできます。
USB 3.0 ヘッダー
（19 ピン USB3_3_4）
（p.1、No. 15 参照）
このマザーボードには 1
つのヘッダーが装備さ
れています。この USB 3.0
ヘッダーは、2 つのポート
をサポートできます。
フロントパネルオーディオヘ
ッダー
（9 ピン HD_AUDIO1）
（p.1、No. 20 参照）
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
1
ID
In tA_ P_D +
In tA_ P_D -
GN D
In tA_ P_S STX+
In tA_ P_S STX-
GN D
In tA_ P_S SRX+
Vb us
In tA_ P_D +
In tA_ P_D -
GN D
In tA_ P_S STX+
In tA_ P_S STX-
GN D
In tA_ P_S SRX+
In tA_ P_SSRX-
Vb us
In tA_ P_SSRX-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
