135
H110 Pro BTC+
繁體中文

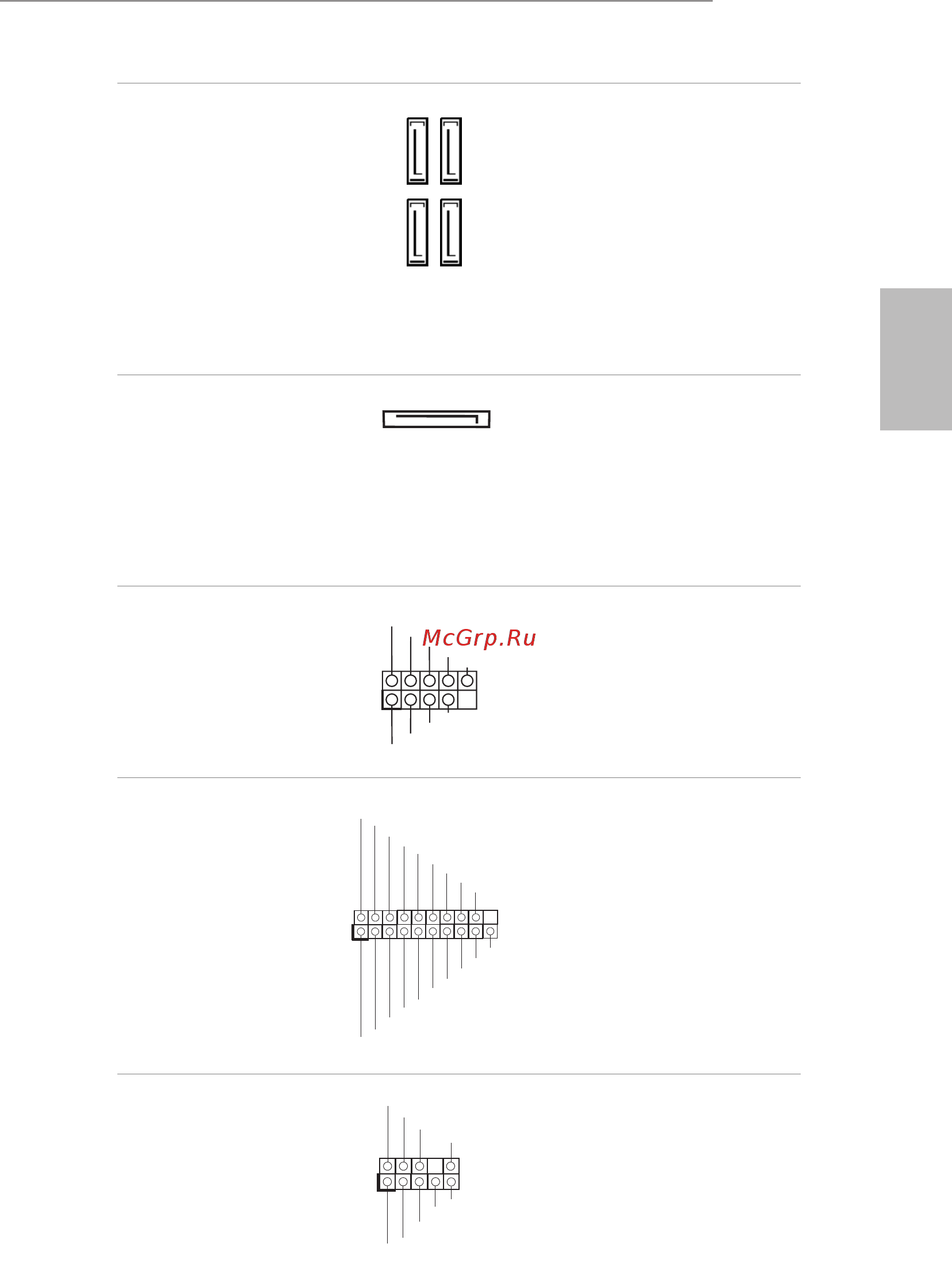

Serial ATA3 接頭
(SATA3_0:
請參閱第 1 頁，編號 8）
(SATA3_1:
請參閱第 1 頁，編號 7）
(SATA3_2:
請參閱第 1 頁，編號 10）
(SATA3_3:
請參閱第 1 頁，編號 9）
這四組 SATA3 接頭皆支
援內部儲存裝置的 SATA
資料纜線，最高可達
6.0 Gb/s 資料傳輸率。
若 M2_1 為 SATA 類型的
M.2 裝置佔用，將會停用
SATA3_0。

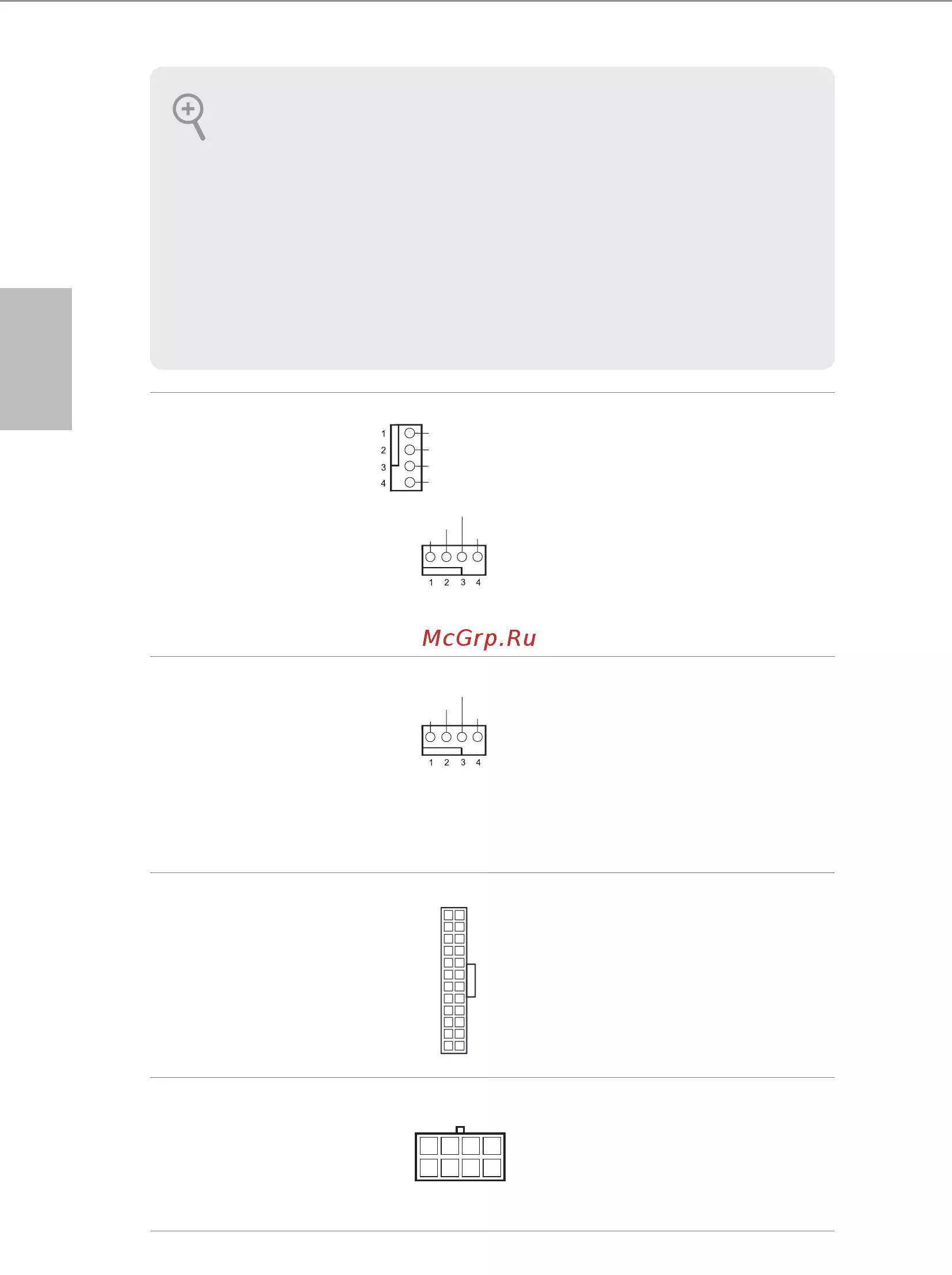

SATA 電源接頭
(SATA_POW1)
（請參閱第 1 頁，編號
18）
在本主機板上安裝三張顯示
卡時，請將此接頭接至電源。
USB 2.0 排針
(9-pin USB_5_6)
（請參閱第 1 頁，編號
14）
此主機板上有一個排針。
此 USB 2.0 排針皆可支援
兩個連接埠。
USB 3.0 排針
(19-pin USB3_3_4)
（請參閱第 1 頁，
編號 15）
此主機板上有一個排針。
此 USB 3.0 排針皆可支援
兩個連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，
編號 20）
本排針適用於連接音訊
裝置至前面板音訊。
1
ID
In tA _P _D +
In tA _P _D -
GN D
In tA _P _S ST X+
In tA _P _S ST X-
GN D
In tA _P _S SR X+
Vb us
In tA _P _D +
In tA _P _D -
GN D
In tA _P _S ST X+
In tA _P _S ST X-
GN D
In tA _P _S SR X+
In tA _P _S SR X-
Vb us
In tA _P _S SR X-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
