ASRock H110 Pro BTC+ [47/148] H110 pro btc
45
H110 Pro BTC+
Français
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CON TR OL
1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la
che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonc-
tionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans
le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est
inutile de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de con-
trôle Realtek et réglez le paramètre «Volume d’enregistrement».

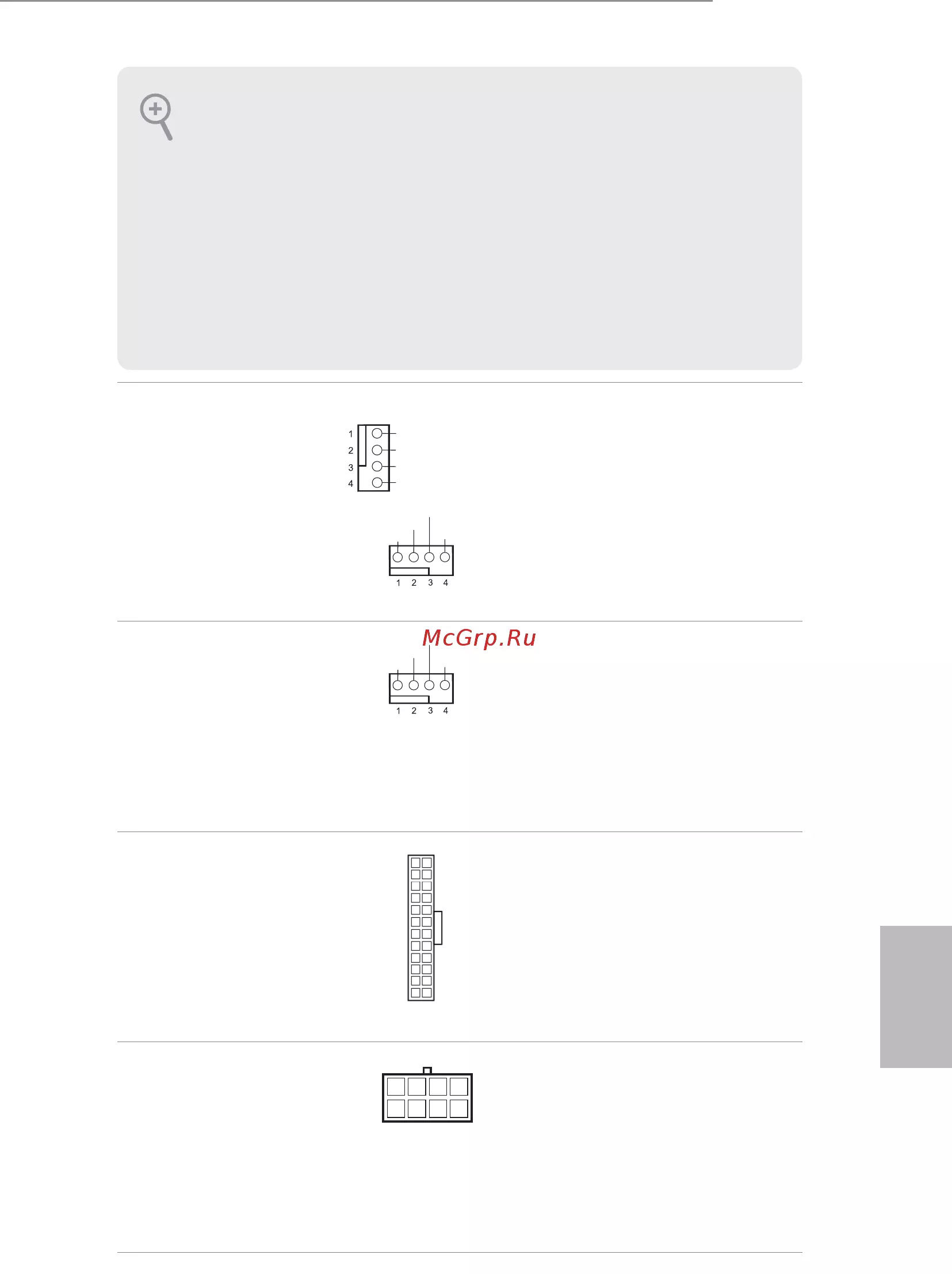

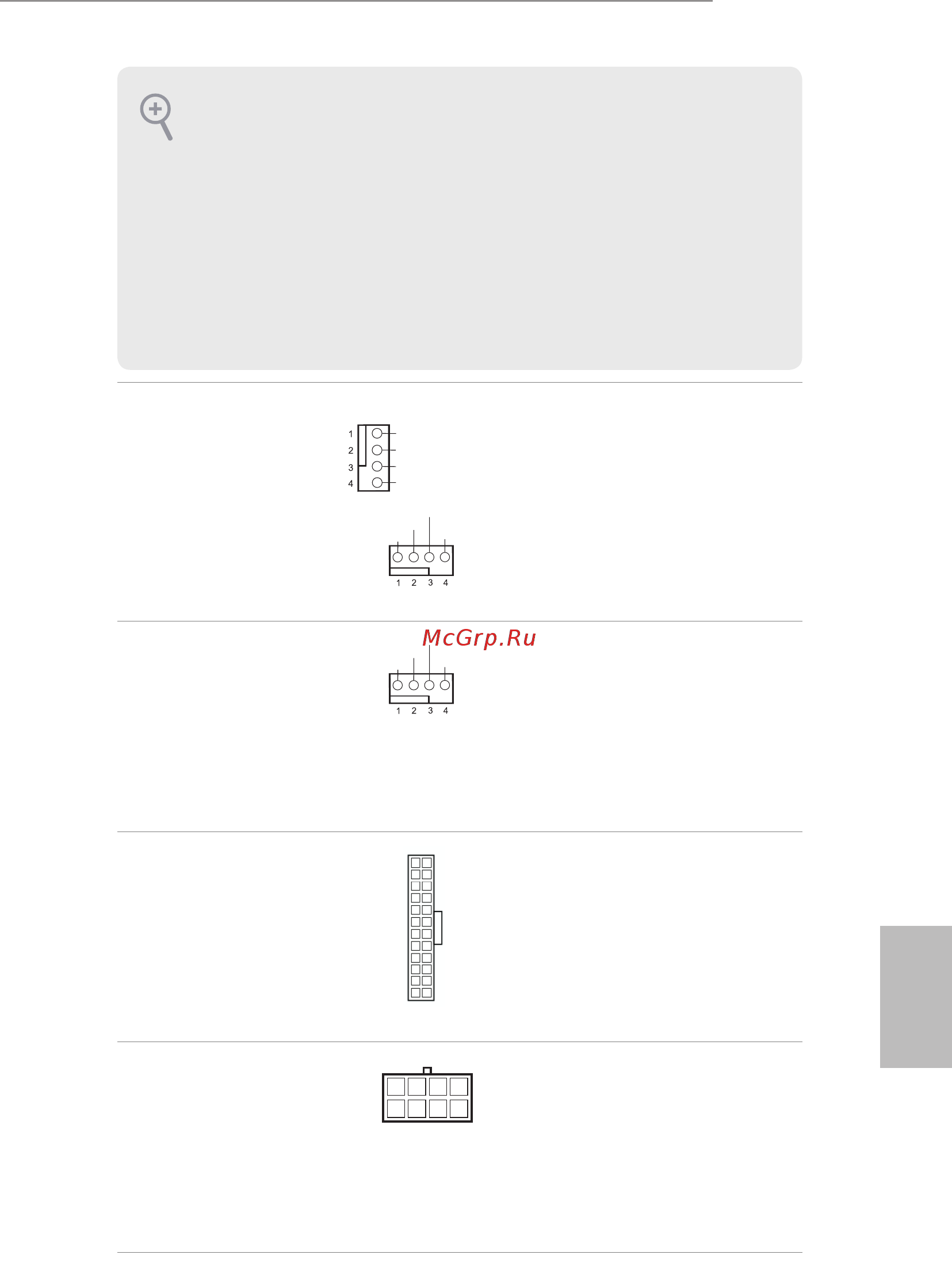

Connecteurs du ventila-
teur du châssis
(CHA_FAN1 à 4 broches)
(voir p.1, No. 5)
(CHA_FAN2 à 4
broches)
(voir p.1, No. 22)
Veuillez brancher les
câbles du ventilateur sur le
connecteur du ventilateur,
puis reliez le l noir à la
broche de mise à terre.
Connecteur du
ventilateur du
processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 2)
Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez
le brancher sur la Broche 1-3.
Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 4)
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez eectuer les branche-
ments sur la Broche 1 et la
Broche 13.
Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
Cette carte mère est dotée d’un
connecteur d’alimentation
ATX 12V à 8 broches. Pour
utiliser une alimentation ATX à
4 broches, veuillez eectuer les
branchements sur la Broche 1 et
la Broche 5.
GND
FAN_V OLTAG E_CONTROL
FAN_S PEED
FAN_S PEED_CONTROL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CON TR OL
12
1
24
13
5
1
8
4
