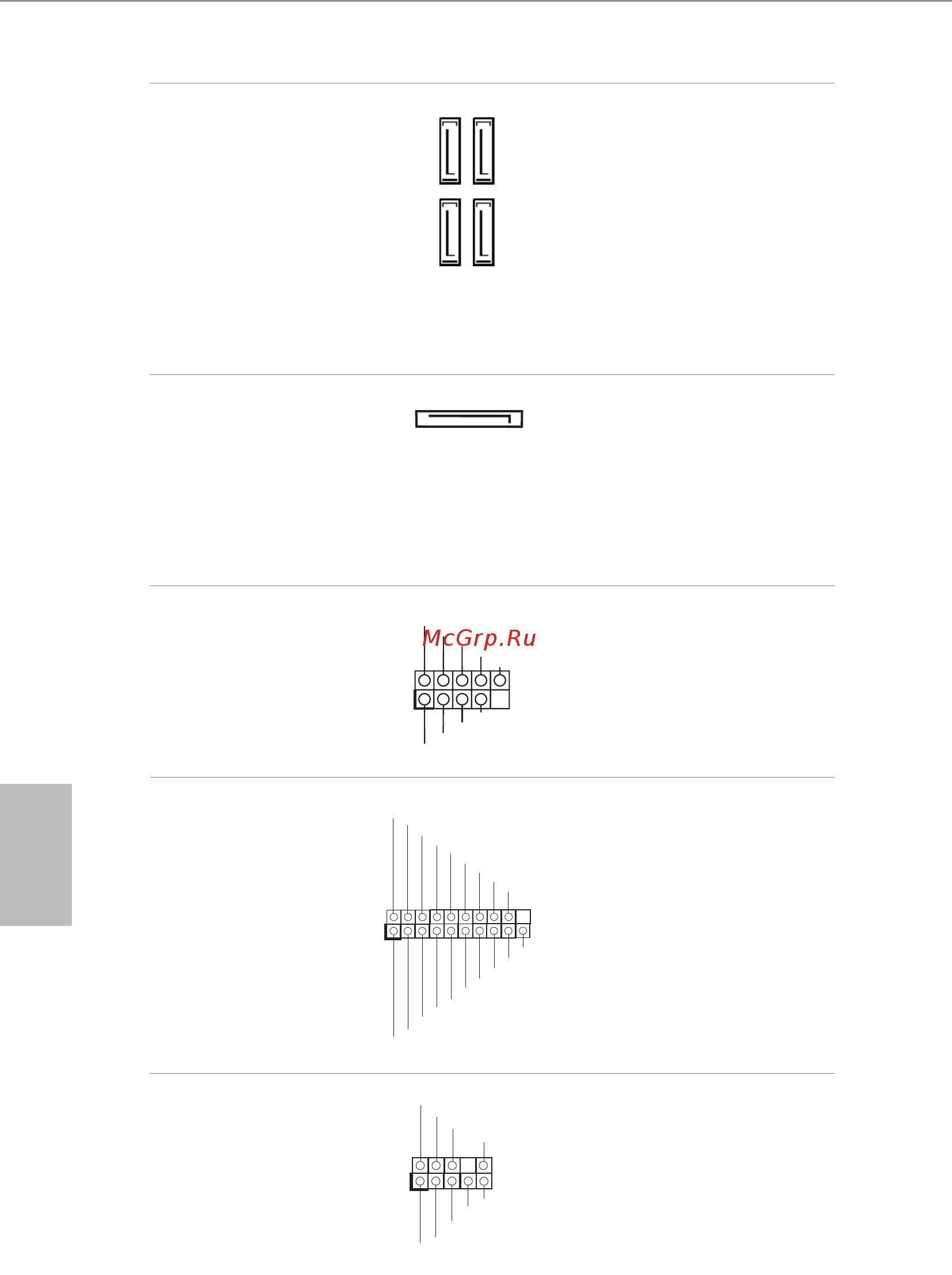

Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, N.º 8)
(SATA3_1:
consulte la pág.1, N.º 7)
(SATA3_2:
consulte la pág.1, N.º 10)
(SATA3_3:
consulte la pág.1, N.º 9)
Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/
s. Si M2_1 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_0 se deshabilitará.
Conector de alimentación
SATA
(SATA_POW1)
(consulte la pág.1, Nº 18)
Enchufe este conector a la
fuente de alimentación cuando
haya instaladas tres tarjetas
grácas en esta placa base.
Cabezal USB 2.0
(USB_5_6 de 9 pines)
(consulte la pág.1, Nº 14)
Esta placa base tiene otra
base de conexiones. Cada
base de conexiones USB 2.0
admite dos puertos.
Cabezal USB 3.0
(USB3_3_4 de 19 pines)
(consulte la pág.1, Nº 15)
Esta placa base tiene otra
base de conexiones. Cada
base de conexiones USB 3.0
admite dos puertos.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, Nº 20)
Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
1
ID
In tA_P_D +
In tA_P_D -
GN D
In tA_P_SSTX+
In tA_P_SSTX-
GN D
In tA_P_SSRX+
Vb us
In tA_P_D +
In tA_P_D -
GN D
In tA_P_SSTX+
In tA_P_SSTX-
GN D
In tA_P_SSRX+
In tA_ P_S SRX -
Vb us
In tA_ P_S SRX -
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
