ASRock H110 Pro BTC+ [48/148] Français
46
Français

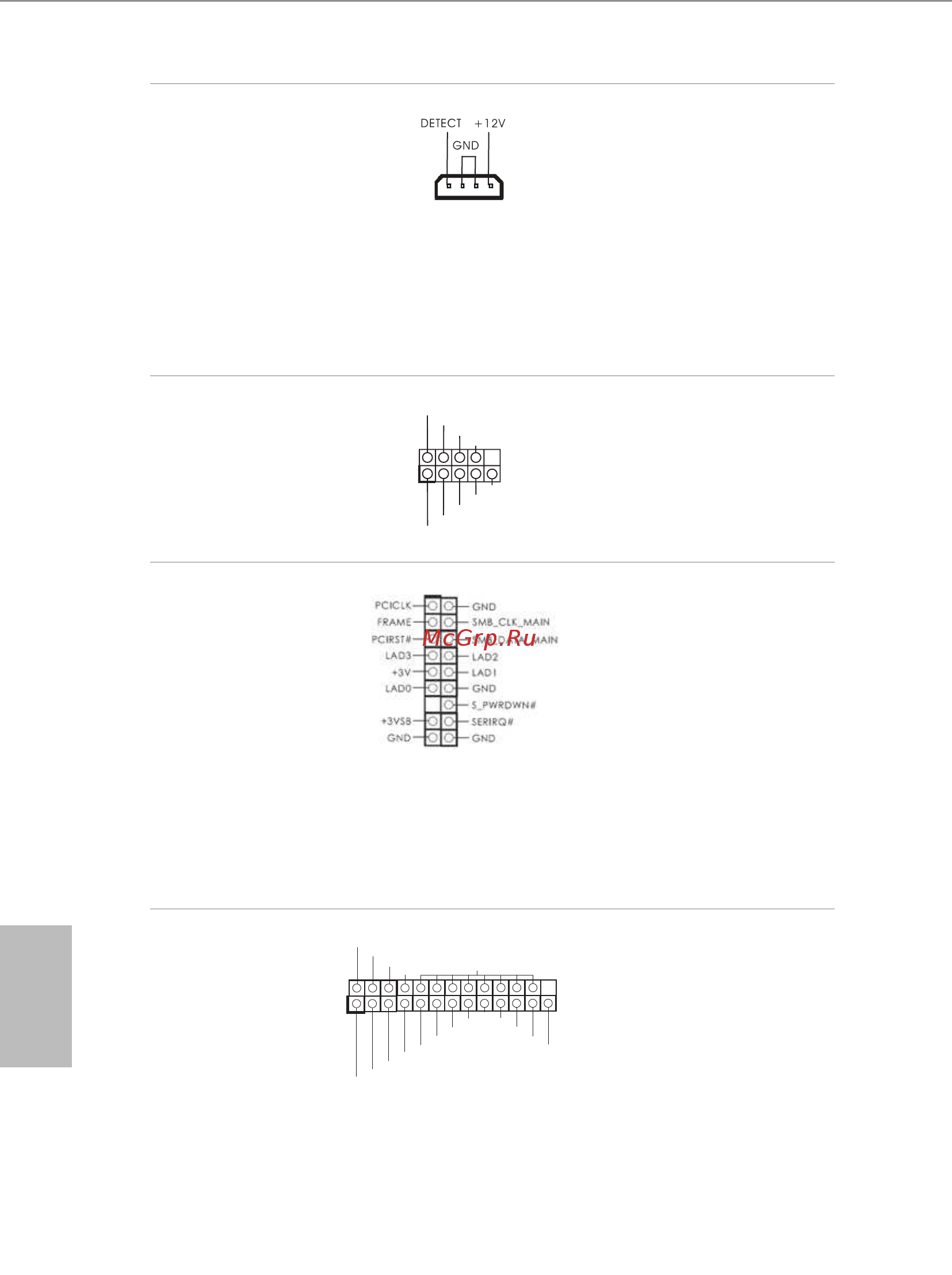

Connecteurs
d’alimentation PCIe
(PCIE_PWR1 à 4 broches)
(voir p.1, No. 21)
(PCIE_PWR2 à 4 broches)
(voir p.1, No. 19)
Veuillez brancher ces
connecteurs à l'alimentation
électrique lorsque trois cartes
graphiques sont installées
sur cette carte mère. Veuillez
consulter le Guide d'installation
des connecteurs d'alimentation
PCIe en page XX.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 17)
Cette embase COM1 prend
en charge un module de
port série.
Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 6)
Ce connecteur prend en charge un
module TPM (Trusted Platform
Module – Module de plateforme
sécurisée), qui permet de sauve-
garder clés, certicats numériques,
mots de passe et données en toute
sécurité. Le système TPM permet
également de renforcer la sécurité
du réseau, de protéger les identités
numériques et de préserver
l’intégrité de la plateforme.
Embase de port
d’impression
(LPT1 à 25 broches)
(voir p.1, No. 16)
Il s’agit d’une interface
pour le câble du port
d’impression qui permet
un branchement aisé
des périphériques
d’impression.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
AF D #
ER R OR#
PI NIT#
GN D
SL IN#
ST B #
SP D 0
SP D 1
SP D 2
SP D 3
SP D 4
SP D 5
SP D 6
SP D 7
AC K#
BU S Y
PE
SL CT
1
