ASRock H110 Pro BTC+ [88/148] Português
86
Português

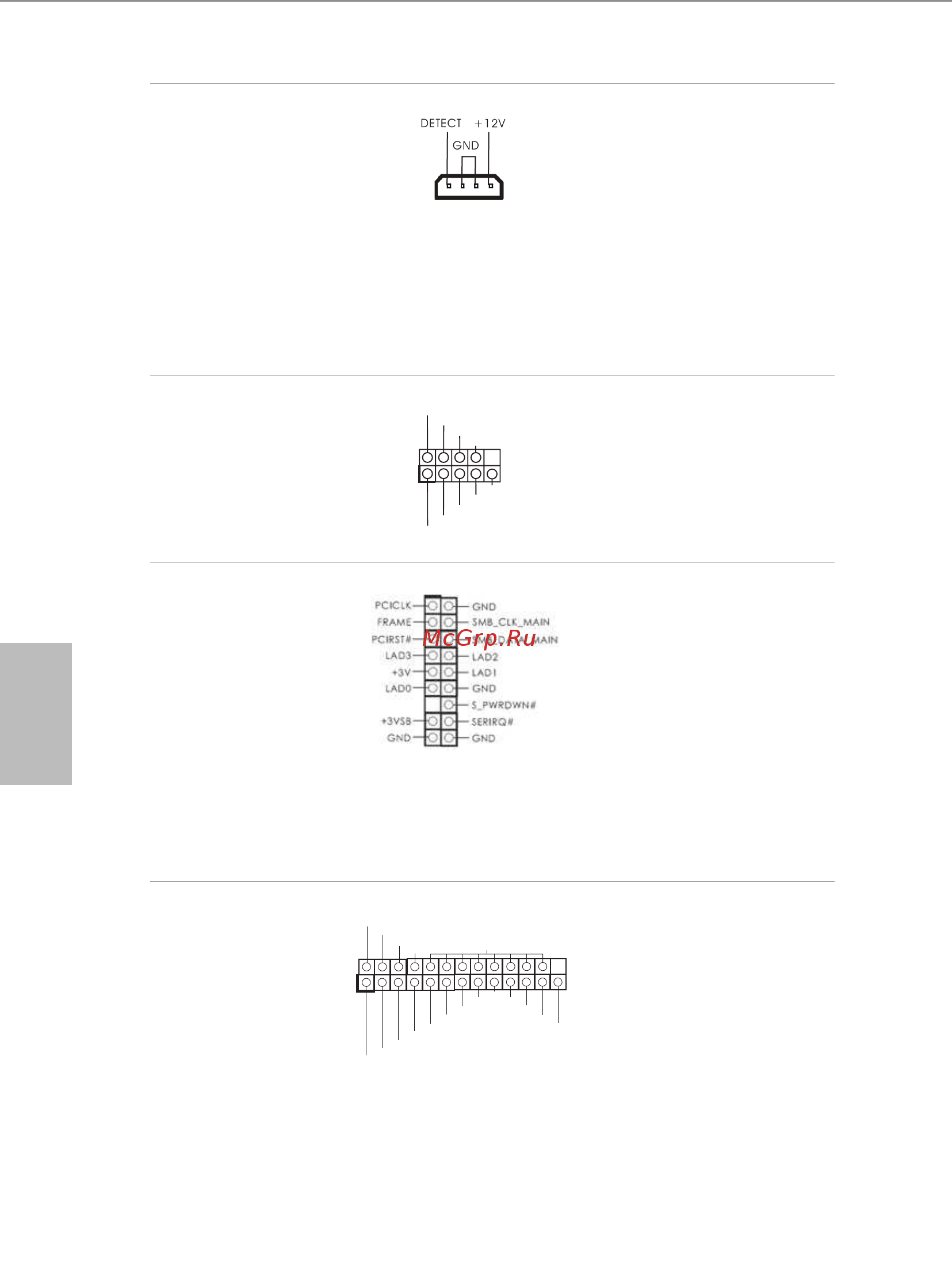

Conectores de Energia
PCIe
(PCIE_PWR1 de 4 pinos)
(ver p.1, N.º 21)
(PCIE_PWR2 de 4 pinos)
(ver p.1, N.º 19)
Por favor conecte estes
conectores à fonte de
alimentação quando três placas
são instaladas nesta placa-mãe.
Por favor consulte a página
XX para Guia de Instalação do
Conector de Alimentação PCIe.
Suporte da porta serial
(COM1 de 9 pinos)
(ver p.1, N.º 17)
Este suporte COM1 recebe
um módulo da porta serial.
Suporte TPM
(TPMS1 de 17 pinos)
(ver p.1, N.º 6)
Este conector suporta um sistema
com Módulo de Plataforma Con-
ável (TPM), que pode armazenar
com segurança chaves, certica-
dos digitais, senhas e dados. Um
sistema TPM também ajuda a
melhorar a segurança de rede, a
proteger identidades digitais e a
garantir a integridade da plata-
forma.
Suporte Porta Impressão
(LPT1 de 25 pinos)
(ver p.1, N.º 16)
Esta é uma interface para o
cabo da porta de impressão
que permite uma
conexão conveniente dos
dispositivos da impressora.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
AF D#
ER RO R#
PI NI T#
GN D
SL IN #
ST B#
SP D0
SP D1
SP D2
SP D3
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
1
