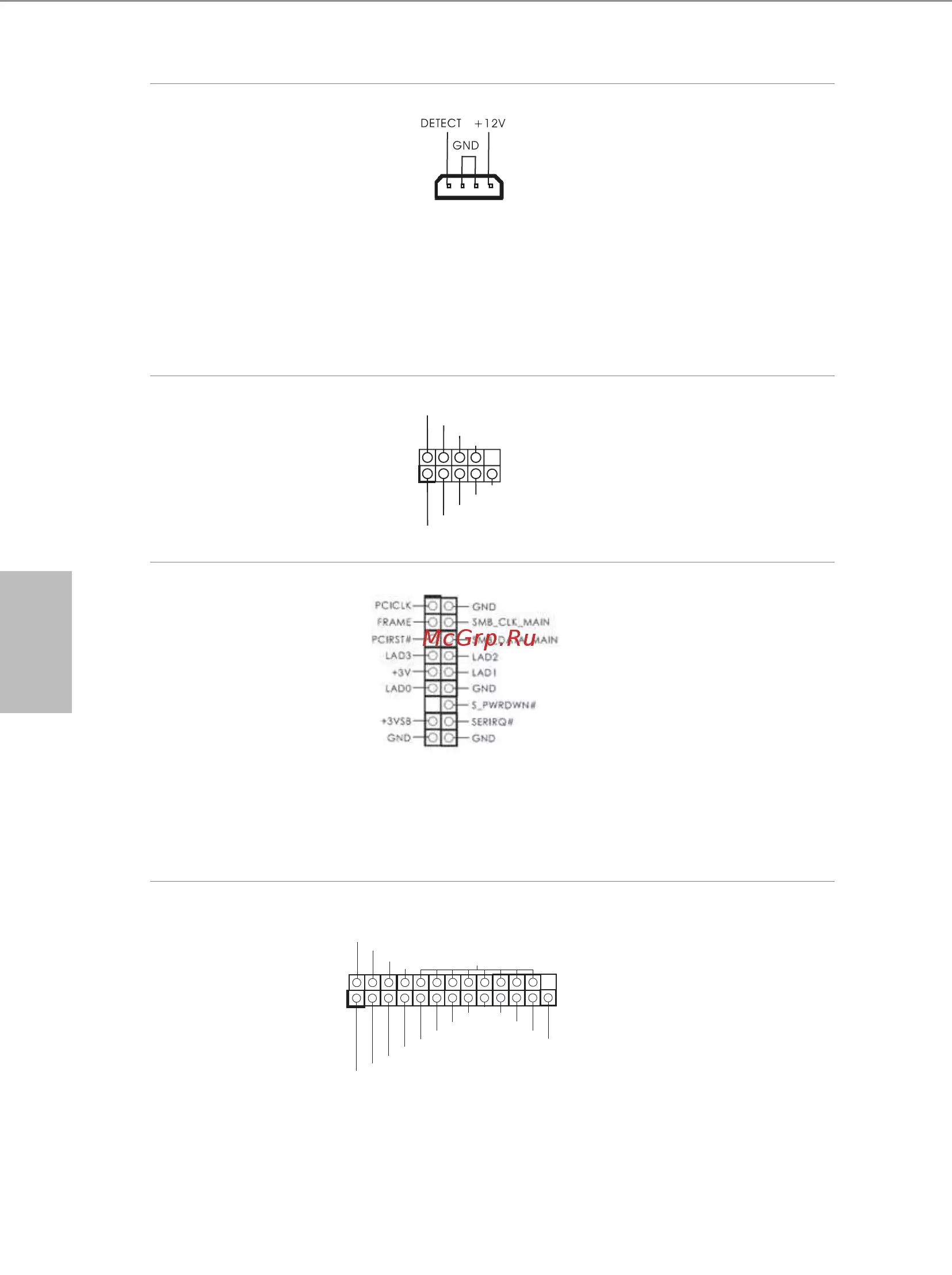

![ASRock H110 Pro BTC+ [98/148] Türkçe](/views2/1687348/page98/bg62.png)
96
Türkçe
PCIe Güç Bağlayıcıları
(4 pimli PCIE_PWR1)
(bkz. s.1, No. 21)
(4 pimli PCIE_PWR2)
(bkz. s.1, No. 19)
Bu ana karta üç tane grak
kartı takıldığında lütfen bu
bağlayıcıları güç kaynağına
bağlayın. PCIe Güç Bağlayıcı
Kurulum Kılavuzu için lütfen
XX. sayfaya başvurun.
Seri Bağlantı Noktası
Bağlantısı
(9 pimli COM1)
(bkz. s.1, No. 17)
Bu COM1 bağlantısı seri
bağlantı noktası modülünü
destekler.
TPM Bağlantısı
(17 pimli TPMS1)
(bkz. s.1, No. 6)
Bu bağlayıcı, anahtarlar, dijital
sertikalar, şifreler ve verileri
güvenli bir şekilde saklama özelliği
bulunan Güvenilir Platform
Modülü (TPM) sistemini destek-
ler. TPM sistemleri, aynı zamanda
ağ güvenliğinin artırılması, dijital
kimliklerin korunması ve platform
bütünlüğünün sağlanmasına da
yardımcı olur.
Yazdırma Bağlantı Noktası
Bağlantısı
(25 pimli LPT1)
(bkz. s.1, No. 16)
Bu, yazıcı aygıtların
uyumlu bir şekilde
takılmasını sağlayan bir
yazdırma bağlantı noktası
arabirimidir.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
AF D #
ER R OR#
PI N IT#
GN D
SL I N#
ST B #
SP D 0
SP D 1
SP D 2
SP D 3
SP D 4
SP D 5
SP D 6
SP D 7
AC K #
BU S Y
PE
SL C T
1
Содержание
530- California usa only
- English
- Copyright notice
- Disclaimer
- Australia only
- H110 pro btc
- Motherboard layout
- Intel h110
- English
- English
- I o panel
- H110 pro btc
- English
- 8 10 9 7 6
- English
- H110 pro btc
- English
- Chapter 1 introduction
- Package contents
- Expansion slot
- Specifications
- Platform
- Memory
- Graphics
- English
- Chipset
- Rear panel i o
- H110 pro btc
- English
- Bios feature
- Storage
- Hardware monitor
- English
- Connector
- H110 pro btc
- English
- Certifica tions
- Pre installation precautions
- English
- Chapter 2 installation
- Installing the cpu
- H110 pro btc
- English
- English
- Installing the cpu fan and heatsink
- English
- Installing memory modules dimm
- H110 pro btc
- English
- And supports dual channel memory technology
- This motherboard provides two 288 pin ddr4 double data rate 4 dimm slots
- English
- There are 13 pci express slots on the motherboard
- Pcie2 pcie 3 x16 slot is used for pci express x16 lane width graphics cards pcie1_1 pcie1 pcie2_1 pcie3_1 pcie3 pcie4_1 pcie4 pcie5_1 pcie5 pcie6_1 pcie6 pcie7_1 pcie 2 x1 slot is used for pci express x1 lane width graphics cards
- Pcie slots
- H110 pro btc
- Expansion slots pci express slots
- English
- Jumpers setup
- English
- Onboard headers and connectors
- H110 pro btc
- English
- English
- H110 pro btc
- English
- English
- Pcie power connector installation guide
- H110 pro btc
- English
- M _ssd ngff module installation guide
- Installing the m _ssd ngff module
- English
- H110 pro btc
- English
- M _ssd ngff module support list
- English
- Lieferumfang
- H110 pro btc
- German
- Einleitung
- Deutsch
- Technische daten
- Speicher
- Prozessor
- Plattform
- Grafikkarte
- Erweiter ungssteck platz
- Deutsch
- Chipsatz
- Rückblende e a
- H110 pro btc
- Deutsch
- Speicher
- Hardware überwachung
- Deutsch
- Bios funktion
- Anschluss
- Zertifizierun gen
- H110 pro btc
- Deutsch
- Betriebssys tem
- Jumpereinstellung
- Deutsch
- Verbinden sie netzschalter reset taste und systemstatusanzeige am gehäuse entsprechend der nachstehenden pinbelegung mit dieser stiftleiste beachten sie vor anschließen der kabel die positiven und negativen kontakte
- Systemblende stiftleiste 9 polig panel1 siehe s 1 nr 13
- Integrierte stiftleisten und anschlüsse
- H110 pro btc
- Gehäuseeingriffs und lautsprecher stiftleiste 7 polig spk_ci1 siehe s 1 nr 11
- Deutsch
- Bitte verbinden sie gehäu seeingriffsvorrichtung und den gehäuselautsprecher mit dieser stiftleiste
- Deutsch
- H110 pro btc
- Deutsch
- Deutsch
- Introduction
- H110 pro btc
- French
- Français
- Contenu de l emballage
- Spécifications
- Processeur
- Plateforme
- Mémoire
- Graphiques
- Français
- Fente d expansion
- Chipset
- Français
- Connectique du panneau arrière
- Réseau
- H110 pro btc
- Surveillance du matériel
- Stockage
- Français
- Connecteur
- Caractéris tiques du bios
- Système d exploitation
- H110 pro btc
- Français
- Certifications
- Français
- Configuration des cavaliers jumpers
- Embases et connecteurs de la carte mère
- Embase du panneau système panneau1 à 9 broches voir p no 13
- Branchez le bouton de mise en marche le bouton de réinitialisation et le témoin d état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci dessous repérez les broches positive et négative avant de brancher les câbles
- Veuillez brancher l emplacement sur le châssis et le haut parleur du châssis sur ce connecteur
- Prise del d alimentation et emplacement sur châssis spk_ci1 à 7 broches voir p no 11
- H110 pro btc
- Français
- Français
- H110 pro btc
- Français
- Français
- Italiano
- Italian
- Introduzione
- H110 pro btc
- Contenuto della confezione
- Grafica
- Chipset
- Alloggio d espansione
- Specifiche
- Piattaforma
- Memoria
- Italiano
- Italiano
- I o pannello posteriore
- H110 pro btc
- Italiano
- Hardware monitor
- Funzionalità bios
- Connettore
- Archiviazione
- Italiano
- H110 pro btc
- Certificazioni
- Impostazione jumper
- Italiano
- Italiano
- Header sul pannello del sistema panel1 a 9 pin vedere pag 1 n 13
- Header e connettori sulla scheda
- H110 pro btc
- Collegare l intrusione telaio e l altoparlante a questo collegamento
- Collegare l interruttore dell alimentazione l interruttore di reset e l indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin annotare i pin positivi e negativi prima di collegare i cavi
- Collegamento altoparlante e intrusione telaio spk_ci1 a 7 pin vedere pag 1 n 11
- Italiano
- Italiano
- H110 pro btc
- Italiano
- Introducción
- H110 pro btc
- Español
- Contenido del paquete
- Spanish
- Ranura de expansión
- Plataforma
- Memoria
- Gráficos
- Especificaciones
- Español
- Conjunto de chips
- H110 pro btc
- Español
- E s en panel posterior
- Monitor de hardware
- Función del bios
- Español
- Conector
- Almacenami ento
- H110 pro btc
- Español
- Certifica ciones
- Instalación de los puentes
- Español
- H110 pro btc
- Español
- Conectores y cabezales incorporados
- Conecte la intrusión de chasis y el altavoz del chasis a este cabezal
- Conecte el interruptor de alimentación restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal según los valores asignados a los pines como se indica a continuación cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables
- Cabezal del panel del sistema panel1 de 9 pines consulte la pág n º 13
- Cabezal de intrusión de chasis y de altavoces spk_ci1 de 7 contactos consulte la pág nº 11
- Español
- H110 pro btc
- Español
- Español
- Russian
- Русский
- Комплект поставки
- Введение
- H110 pro btc
- Графическая подсистема
- Чипсет
- Технические характеристики
- Слот расширения
- Русский
- Платформа
- Память
- Русский
- Порты ввода вывода на задней панели
- Звук
- H110 pro btc
- Разъемы
- Параметры bios
- Русский
- Контроль оборудования
- Запоминающие устройства
- Сертификация
- Русский
- Операционные системы
- H110 pro btc
- Установка перемычек
- Русский
- Предназначена для подключения датчика вскрытия корпуса и корпусного динамика
- Подключите расположенные на корпусе выключатель питания кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов приведенным ниже перед подключением кабелей определите положительный и отрицательный контакты
- Колодки и разъемы расположенные на материнской плате
- Колодка системной панели 9 контактная panel1 см стр 1 13
- Колодка с разъемами датчика вскрытия корпуса и динамика 7 контактный spk_ ci1 см стр 1 11
- H110 pro btc
- Русский
- Русский
- Русский
- H110 pro btc
- Русский
- Português
- Portuguese
- Introdução
- H110 pro btc
- Conteúdo da embalagem
- Plataforma
- Memória
- Gráficos
- Especificações
- Chipset
- Slot de expansão
- Português
- Áudio
- Português
- H110 pro btc
- E s do painel posterior
- Português
- Monitor de hardware
- Funções da bios
- Conector
- Armazena mento
- Português
- H110 pro btc
- Certificações
- Português
- Configuração dos jumpers
- Suportes e conectores onboard
- Suporte do painel de sistema painel1 de 9 pinos ver p n º 13
- Português
- Ligue o botão de alimentação o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte de acordo com a descrição abaixo observe os pinos positivos e negativos antes de conectar os cabos
- Intrusão do chassi e cabeçote de autofalante spk_ci1 de 7 pinos ver p n º 11
- H110 pro btc
- Conecte a instrusão do chassi e autofalante do chassia este cabeçote
- Português
- Português
- H110 pro btc
- Português
- Türkçe
- Turkish
- H110 pro btc
- Giriş
- Ambalaj i çeriği
- Özellikler
- Yonga kümesi
- Türkçe
- Platform
- I şlemci
- Grafikler
- Genişletme yuvası
- Bellek
- Türkçe
- H110 pro btc
- Arka panel g ç
- Türkçe
- Donanım monitörü
- Depolama
- Bios özelliği
- Bağlayıcı
- Türkçe
- Onaylar
- I şletim sistemi
- H110 pro btc
- Türkçe
- Bağlantı teli kurulumu
- Yerleşik bağlantılar ve bağlayıcılar
- Türkçe
- Sistem paneli bağlantısı 9 pimli panel1 bkz s no 13
- Lütfen kasa yetkisiz erişim ve kasa hoparlörünü bu bağlantıya takın
- Kasa yetkisiz erişim ve hoparlör bağlantısı 7 pimli spk_ci1 bkz s no 11
- H110 pro btc
- Güç anahtarını bağlayın kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın kabloları bağlarken pozitif ve negatif pimlere dikkat edin
- Türkçe
- Türkçe
- H110 pro btc
- Türkçe
- 한 국 어
- 포장 내용물
- 개요
- Korean
- H110 pro btc
- 확장 슬롯
- 한 국 어
- 플랫폼
- 칩세트
- 메모리
- 그래픽
- 규격
- 한 국 어
- 오디오
- H110 pro btc
- 후면 패널 i o
- 한 국 어
- 하드웨어 모니터
- 커넥터
- 저장 장치
- Bios 기능
- 한 국 어
- 인증
- Microsoft windows 10 64 비트 7 세대 intel cpu 의 경우 microsoft windows 10 64 비트 8 64 비트 7 32 비트 7 64 비트 6 세대 intel cpu 의 경우 windows 7 os 를 설치하려면 xhci 드라이버를 iso 파일에 포함시킨 수정된 설치 디스크가 필요합니다 자세한 사용법 은 142 페이지를 참조하십시오 업데이트된 windows 10 드라이브의 자세한 내용은 다음의 asrock 웹사이트를 참조하십시오 http www asrock com
- H110 pro btc
- Fcc ce
- 한 국 어
- 점퍼 설정
- 섀시 침입 및 스피커 헤더 7 핀 spk_ci1 1 페이지 11 번 항목 참조
- 섀시 침입 및 섀시 스피커를 이 헤더에 연결하십시오
- H110 pro btc
- 한 국 어
- 온보드 헤더 및 커넥터
- 시스템 패널 헤더 9 핀 panel1 1 페이지 13 번 항목 참조
- 섀시의 전원 스위치 리셋 스 위치 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤 더에 연결합니다 케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다
- 한 국 어
- 한 국 어
- H110 pro btc
- 한 국 어
- 日本語
- パッケージの内容
- はじめに
- Japanese
- H110 pro btc
- プラット フォーム
- チップセット
- グラフィックス
- 日本語
- 拡張スロット
- 仕様
- メモリ
- 日本語
- リアパネル i o
- オーディオ
- H110 pro btc
- 日本語
- ハードウェアモ ニター
- ストレージ
- コネクタ
- Bios 機能
- 認証
- 日本語
- H110 pro btc
- 日本語
- ジャンパー設定
- 電源スイッチを接続し スイッ チをリセットし 下記のピン割 り当てに従って シャーシのシ ステムステータス表示ランプ をこのヘッダーにセットします ケーブルを接続するときには ピンの と に気をつけてく ださい
- 日本語
- シャーシイントルージョンと スピーカーヘッダー 7 ピン spk_ci1 p no 11 参照
- シャーシイントルージョン とシャーシスピーカーを このヘッダーに接続して ください
- システムパネルヘッダー 9 ピン panel1 p no 13 参照
- オンボードのヘッダーとコネクター
- H110 pro btc
- 日本語
- 日本語
- H110 pro btc
- 日本語
- 包装清单
- Simplified chinese
- H110 pro btc
- 简体中文
- 简介
- 规格
- 芯片集
- 简体中文
- 扩充槽
- 平台
- 图形
- 内存
- 音频
- 简体中文
- 后面板 i o
- H110 pro btc
- 接口
- 存储
- Bios 功能 特点
- 简体中文
- 硬件监控
- 认证
- 简体中文
- 操作系统
- H110 pro btc
- 跳线设置
- 简体中文
- 请将机箱侵入和机箱扬 声器连接到到此接脚
- 系统面板接脚 9 针 panel1 见第 1 页 第 13 个
- 简体中文
- 板载接脚和接口
- 机箱侵入和扬声器接脚 7 针 spk_ci1 见第 1 页 第 11 个
- 按照下面的针脚分配 将机 箱上的电源开关 重置开关 和系统状态指示灯连接到此 接脚 在连接线缆前请记下 正负针脚
- H110 pro btc
- 简体中文
- 简体中文
- H110 pro btc
- 简体中文
- 若您欲了解此产品的有毒有害物质或元素的名称及含量说明 请参照以下表格 及说明
- 简体中文
- 电子信息产品污染控制标示
- 有毒有害物质或元素的名称及含量说明
- 图一
- 依据中国发布的 电子信息产品污染控制管理办法 及 sj t 11364 2006 电子 信息产品污染控制标示要求 电子信息产品应进行标示 藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身 财产造成严重损害的期限 依上述规定 您可于本产品之印刷电路板 上看见图一之标示 图一中之数字为产品之环保使用期限 由此可知此主板之 环保使用期限为 10 年
- X o o o o o
- H110 pro btc
- 繁體中文
- 簡介
- 包裝內容
- Traditional chinese
- H110 pro btc
- 顯示卡
- 記憶體
- 規格
- 繁體中文
- 晶片組
- 擴充插槽
- 平台
- 音訊
- 繁體中文
- 後面板 i o
- 繁體中文
- 硬體監視器
- 接頭
- 儲存裝置
- H110 pro btc
- Bios 功能
- 認證
- 繁體中文
- 作業系統
- 跳線設定
- 繁體中文
- H110 pro btc
- 請依照以下的針腳排列將機 殼上的電源開關 重設開關 及系統狀態指示燈連接至此 排針 在連接纜線之前請注 意正負針腳
- 繁體中文
- 系統面板排針 9 pin panel1 請參閱第 1 頁 編號 13
- 機殼防護排針連接至此 排針
- 機殼防護排針 7 pin spk_ci1 請參閱第 1 頁 編號 11

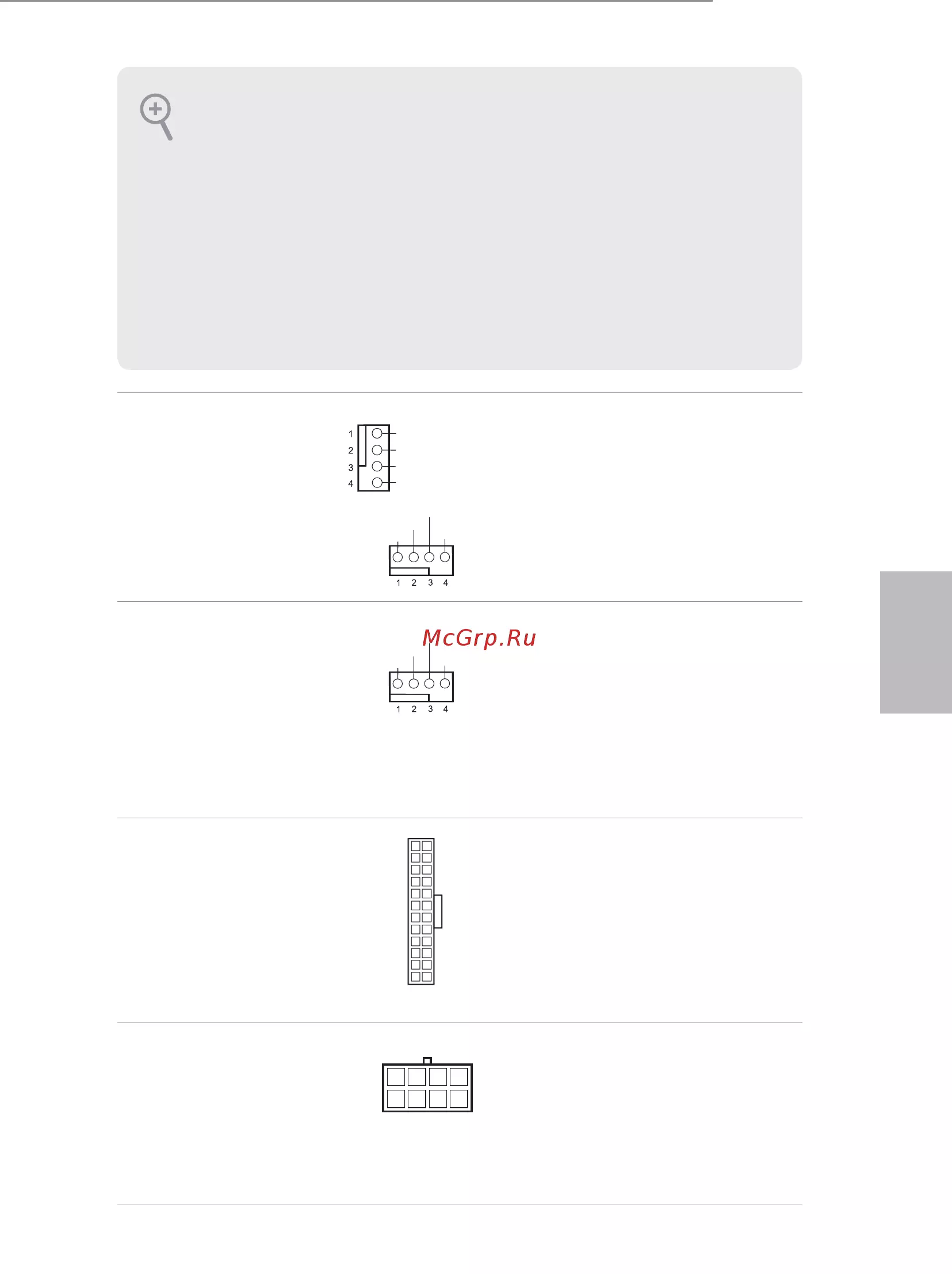

- 板載排針及接頭
- 繁體中文
- H110 pro btc
- 繁體中文
- H110 pro btc
- 繁體中文
- Spesifikasi
- Slot ekspansi
- Platform
- Memori
- Indonesian
- Grafis
- Chipset
- I o panel belakang
- H110 pro btc
- Penyimpanan
- Monitor perangkat keras
- Konektor
- Fitur bios
- Sertifikasi
- H110 pro btc
- You ve got nothing
- You only have an odd for intel skylake platforms only
- You have an odd and ps 2 ports
- Scenarios
- Requirements
- English
- Enabling usb ports for windows 7 installation
- Instructions
- H110 pro btc
- English
- English
- Contact information
- Asrock incorporation
- Asrock europe b v
- Asrock america inc
- Ec declaration of conformity
Похожие устройства
-
ASRock H570M-ITX/acИнструкция пользователя -
ASRock X470 Taichi UltimateРуководство по эксплуатации -
ASRock B550 Taichi Razer EditionРуководство по настройке -
ASRock Z790 Taichi LiteРуководство пользователя -
ASRock Z890 LiveMixer WiFiИнструкция по работе -
ASRock B850M-X R2.0Инструкция к устройству -
ASRock B850M-X WiFi R2.0Руководство пользователя
-
ASRock B850 Pro-AРуководство по эксплуатации -
ASRock B850 Pro-A WiFiЭксплуатационная инструкция
-
ASRock B850 Steel Legend WiFiИнструкция по работе -
ASRock Z890I Nova WiFiИнструкция пользователя -
ASRock B850M Pro RSРуководство пользователя
Bu kılavuz, PCIe güç bağlayıcıları, seri bağlantı noktası ve TPM sistemleri hakkında bilgi sunar. Güvenli veri saklama ve yazıcı bağlantıları için gerekli adımları öğrenin.
