94
Türkçe

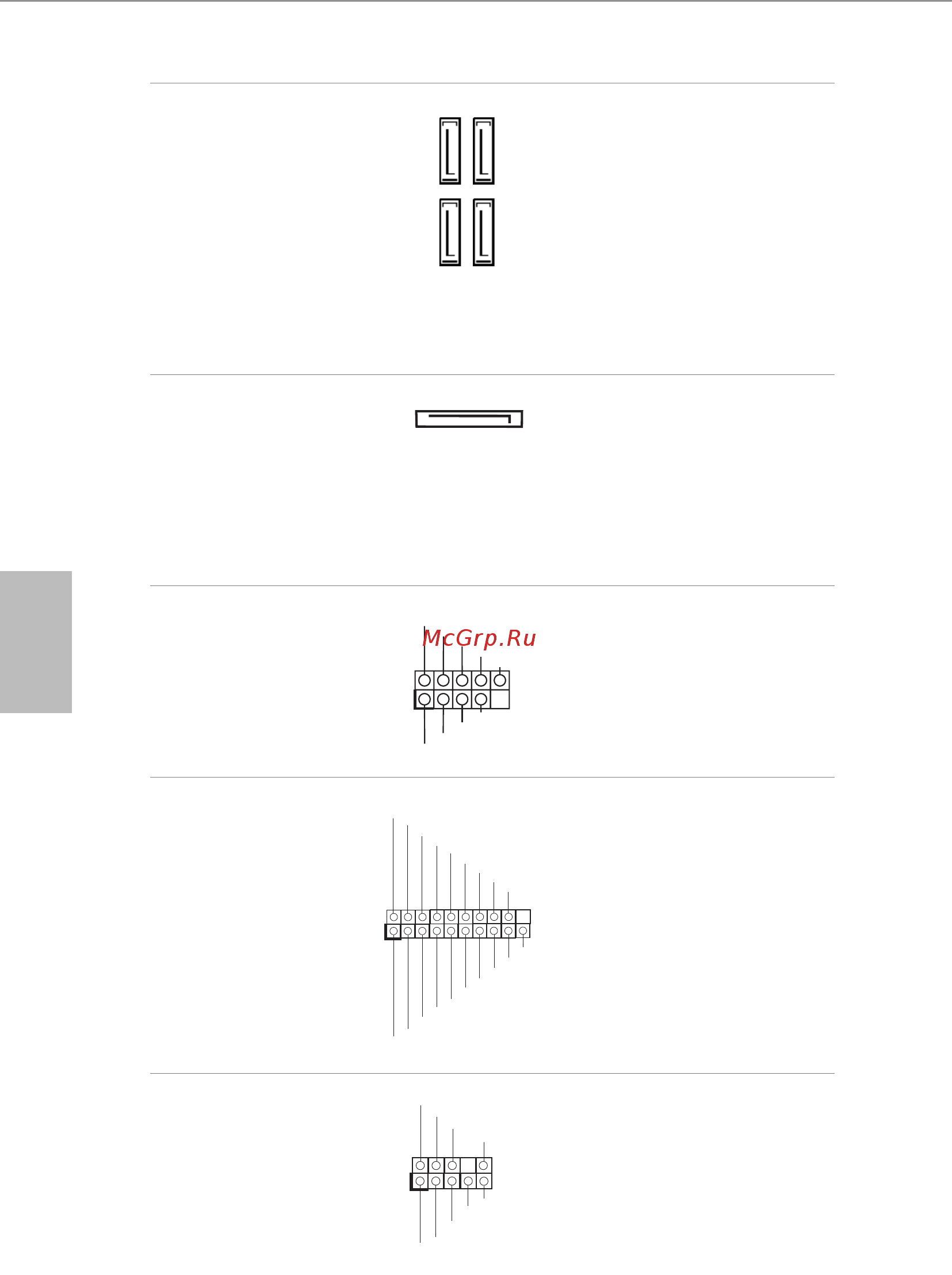

Seri ATA3 Bağlayıcıları
(SATA3_0:
bkz. s.1, No. 8)
(SATA3_1:
bkz. s.1, No. 7)
(SATA3_2:
bkz. s.1, No. 10)
(SATA3_3:
bkz. s.1, No. 9)
Bu dört SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/sn'ye
kadar olan dâhilî depolama
aygıtları için tasarlanmış
SATA veri kablolarını
destekler. M2_1 bir SATA
tipi M.2 aygıtı tarafından
kullanılıyorsa, SATA3_0 devre
dışı bırakılacaktır.
SATA Güç Bağlayıcı
(SATA_POW1)
(bkz. s.1, No. 18)
Bu ana karta üç tane grak
kartı takıldığında lütfen bu
bağlayıcıyı güç kaynağına
bağlayın.
USB 2.0 Bağlantı
(9 pimli USB_5_6)
(bkz. s.1, No. 14)
Bu ana kartta bir bağlantı
vardır. Bu USB 2.0
bağlantısı, iki adet bağlantı
noktasını destekleyebilir.
USB 3.0 Bağlantı
(19 pimli USB3_3_4)
(bkz. s.1, No. 15)
Bu ana kartta bir bağlantı
vardır. Bu USB 3.0
bağlantısı, iki adet bağlantı
noktasını destekleyebilir.
Ön Panel Ses Bağlantısı
(9 pimli HD_AUDIO1)
(bkz. s.1, No. 20)
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
In tA_P_ SSRX-
Vb us
In tA_P_ SSRX-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
