54
Italiano

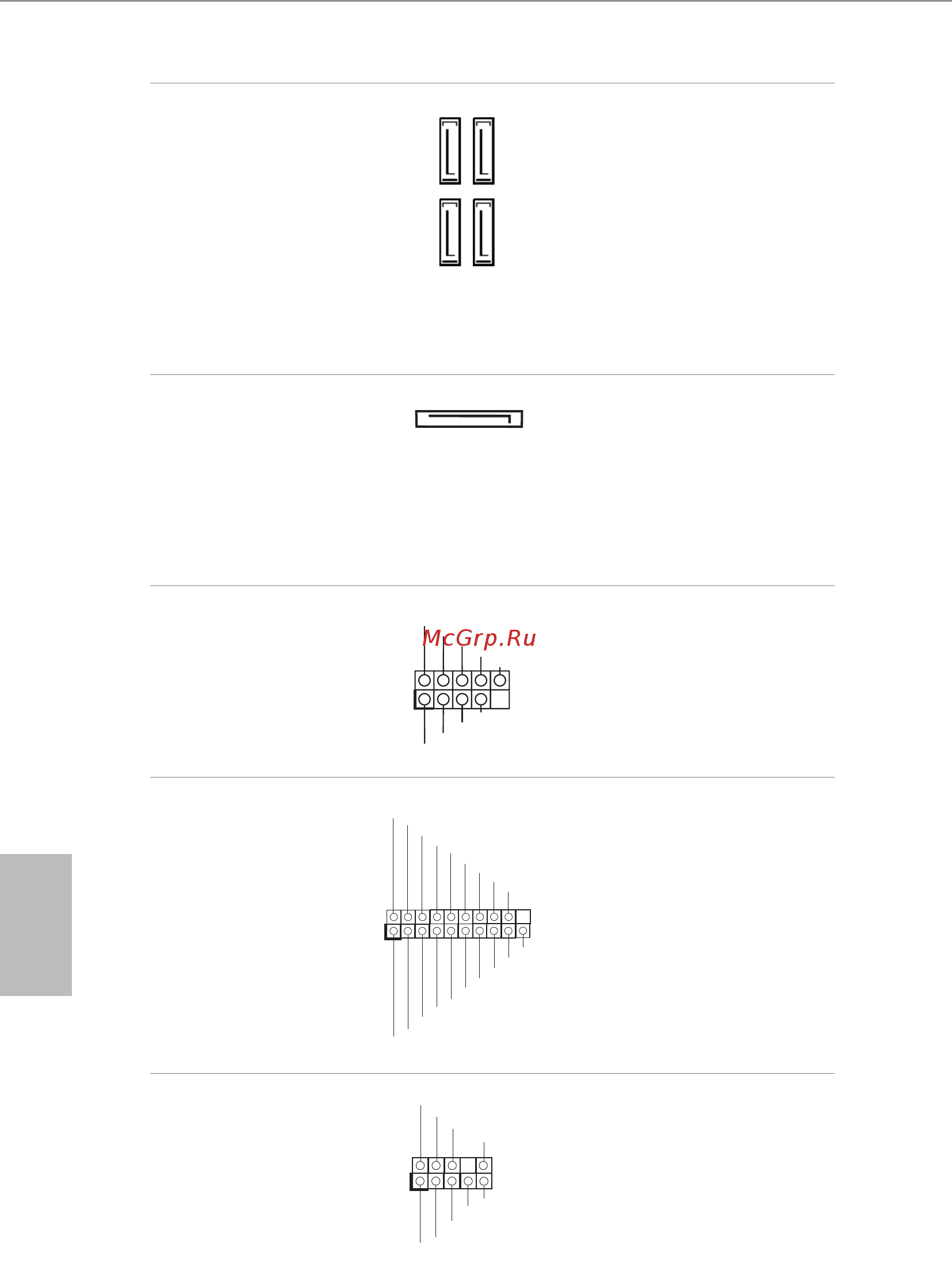

Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 8)
(SATA3_1:
vedere pag. 1, n. 7)
(SATA3_2:
vedere pag.1, n. 10)
(SATA3_3:
vedere pag.1, n. 9)
Questi quattro connettori
SATA3 supportano cavi
dati SATA per dispositivi di
archiviazione interna, con una
velocità di trasferimento dati
no a 6,0 Gb/s. Se M2_1 è
occupato da un dispositivo M.2
di tipo SATA, SATA3_0 sarà
disabilitato.
Connettore alimentazione
SATA
(SATA_POW1)
(vedere pag. 1, n. 18)
Collegare questo connettore
all'alimentazione quando sulla
scheda madre sono installate
tre schede grache.
Header USB 2.0
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 14)
Su questa scheda madre
c’è un connettore. Questo
connettore USB 2.0 può
supportare due porte.
Header USB 3.0
(USB3_3_4 a 19 pin)
(vedere pag. 1, n. 15)
Su questa scheda madre
c’è un connettore. Questo
connettore USB 3.0 può
supportare due porte.
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 20)
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
In tA_P _ SSRX -
Vb us
In tA_P _ SSRX -
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2
SATA3_3
SATA3_0
SATA3_1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
