95
H110 Pro BTC+
Türkçe
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler ancak bu işlevin düzgün
çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekme-
ktedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki ve kasa kılavuzundaki talimatları
izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprağı (GND) Toprağa (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine
gidin ve “Kayıt Ses Düzeyi” ayarını yapın.

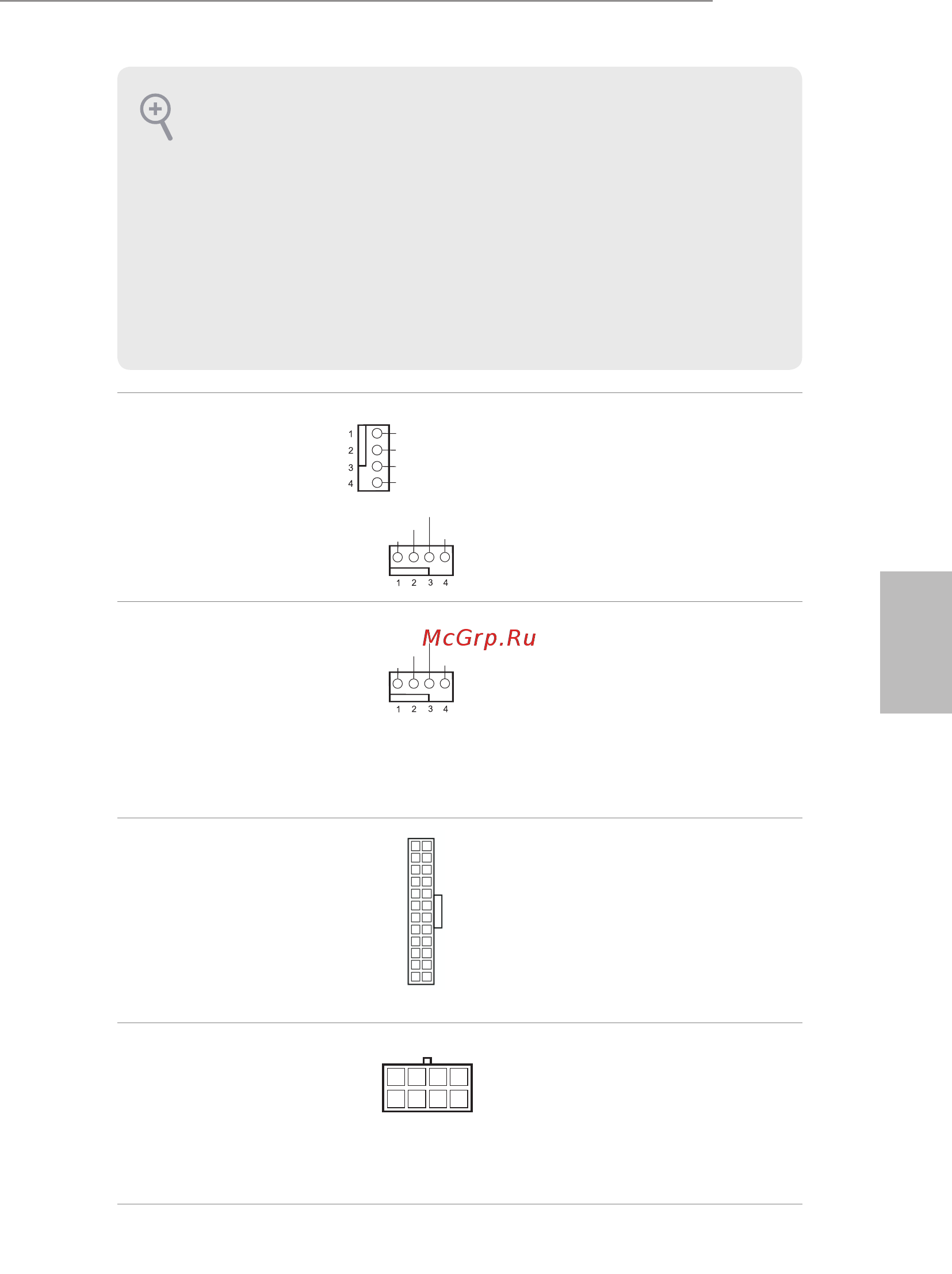

Kasa Fanı Bağlayıcıları
(4 pimli CHA_FAN1)
(bkz. s.1, No. 5)
(4 pimli CHA_FAN2)
(bkz. s.1, No. 22)
Lütfen fan kablosunu fan
konektörüne takın ve siyah
teli topraklama pimine
bağlayın.
İşlemci Fanı Bağlayıcı
(4 pimli CPU_FAN1)
(bkz. s.1, No. 2)
Bu ana kart, 4 pimli bir işlemci
fanı (Sessiz Fan) bağlayıcı sağlar.
3 pimli bir işlemci fanı bağlamak
isterseniz lütfen Pim 1-3'e
bağlayın.
ATX Güç Bağlayıcısı
(24 pimli ATXPWR1)
(bkz. s.1, No. 4)
Bu ana kart, 24 pimli ATX
güç bağlayıcısı sağlar. 20 pimli
ATX güç beslemesi kullanmak
için lütfen Pim 1 ve Pim 13'e
bağlayın.
ATX 12V Güç Bağlayıcısı
(8 pimli ATX12V1)
(bkz. s.1, No. 1)
Bu ana kart, 8 pimli ATX 12V
güç bağlayıcısı sağlar. 4 pimli
ATX güç beslemesi kullanmak
için lütfen Pim 1 ve Pim 5'e
bağlayın.
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED _CONTROL
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CON TROL
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CON TROL
12
1
24
13
5
1
8
4
