Руководство пользователя DS-42
www.symanitron.ru 9
5
GND
GND
GND
GND
6
DSR
7
RTS
8
CTS
9
RI
Номер контакта
RS422
RS485
(4- жильный)
RS485
(2- жильный)
1
GND
GND
GND
GND
2
RXD-
RXD-
3
RXD+
RXD+
4
TXD-
TXD-
DATA-
5
TXD+
TXD+
DATA+

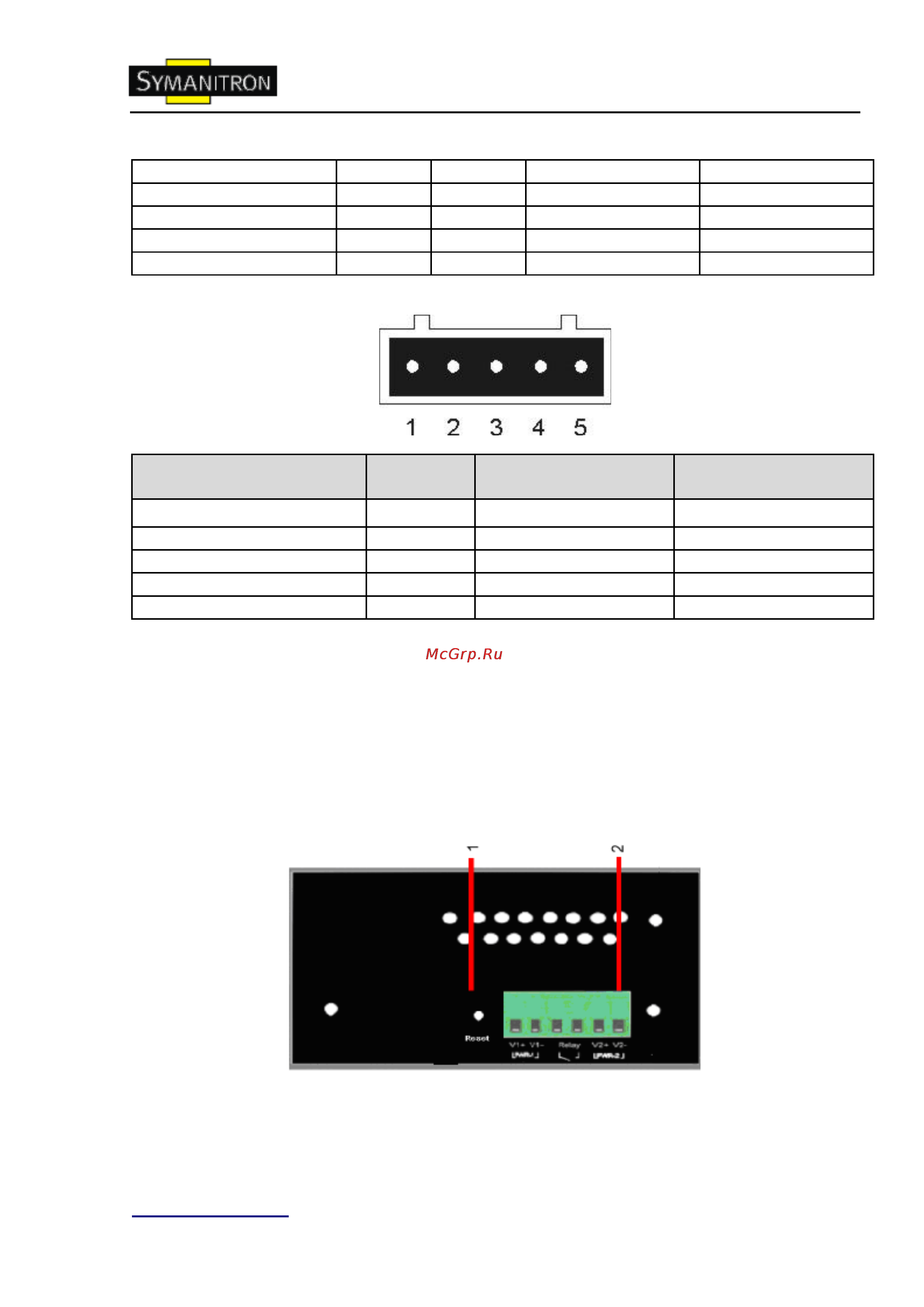

3.4. Нижняя панель
Элементы на нижней панели DS-42/42+/42-|+:
1. Кнопка Reset. Удерживать 5 секунд для сброса до заводских настроек
2. Клеммная колодка: PWR1 и PWR2 (12~48В постоянного тока) и выход реле
(1А@24VDC)
Рис. Нижняя панель
