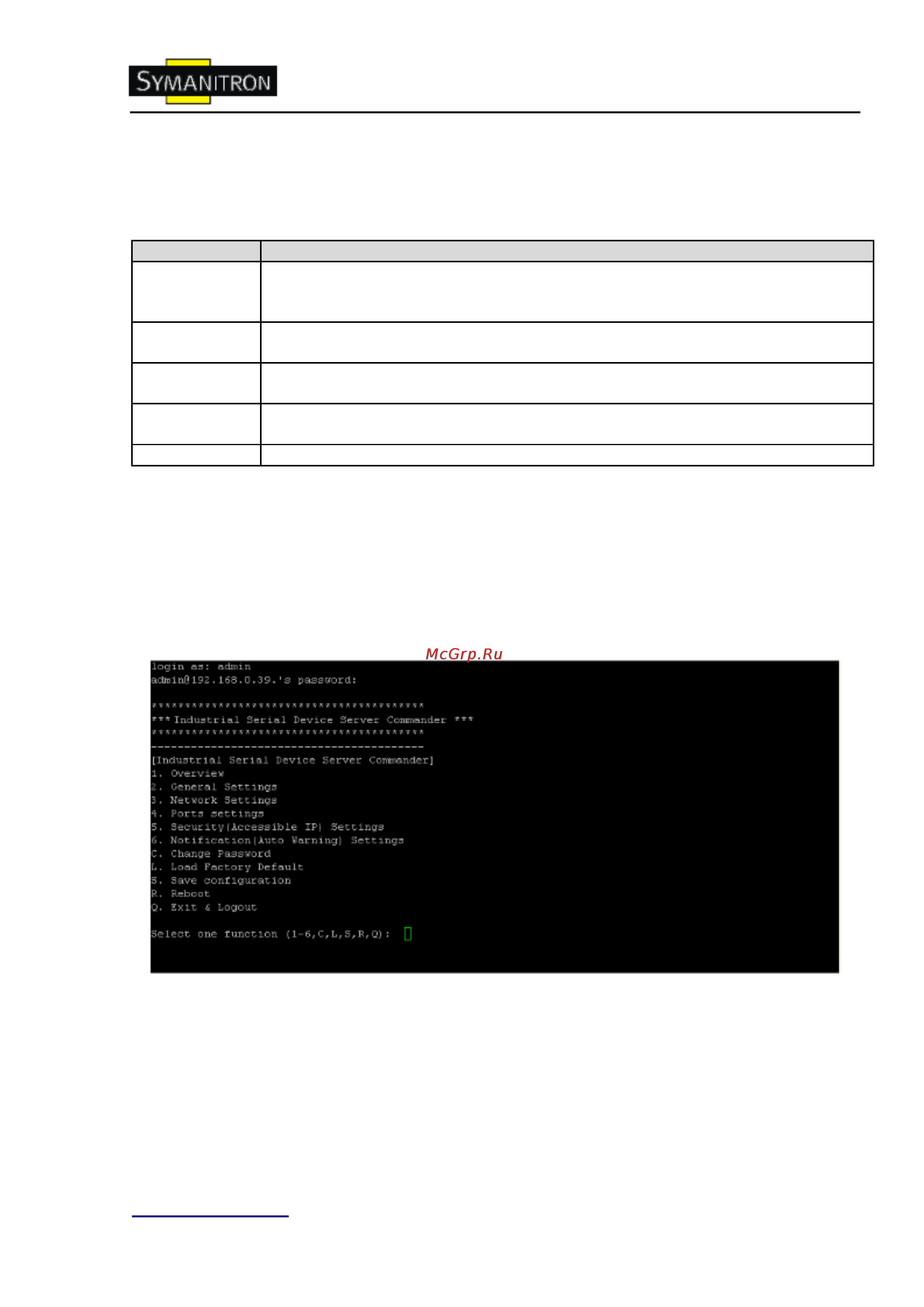

![Symanitron DS-42 [48/50] Настройка через консоль ssh](/views2/1069135/page48/bg30.png)
Руководство пользователя DS-42
www.symanitron.ru 47
Рис. Сохранение и перезагрузка
Таблица сохранения и перезагрузки
Поле
Описание
Factory Default
Загрузка настроек по умолчанию за исключением настроек сети. Если вы хотите
загрузить все заводские настройки, нажмите и удерживайте в течение 5 секунд
кнопку Reset на устройстве (Восстановление устройства).
Restore
Configuration
Восстановление предыдущих экспортированных настроек
Backup
Configuration
Экспорт текущих настроек в файл
Upgrade
Firmware
Обновление прошивки с помощью указанного файла
Reboot Device
Перезагрузка сервера устройств («Теплый» старт)
5.3. Настройка через консоль SSH
5.3.1. Соединение с сервером устройств
Вы можете использовать SSH Tool (например, PUTTY) для доступа к SSH консоли
сервера устройств. Интерфейс SSH консоли показан ниже.
Рис. SSH
