Руководство пользователя DS-42
www.symanitron.ru 29

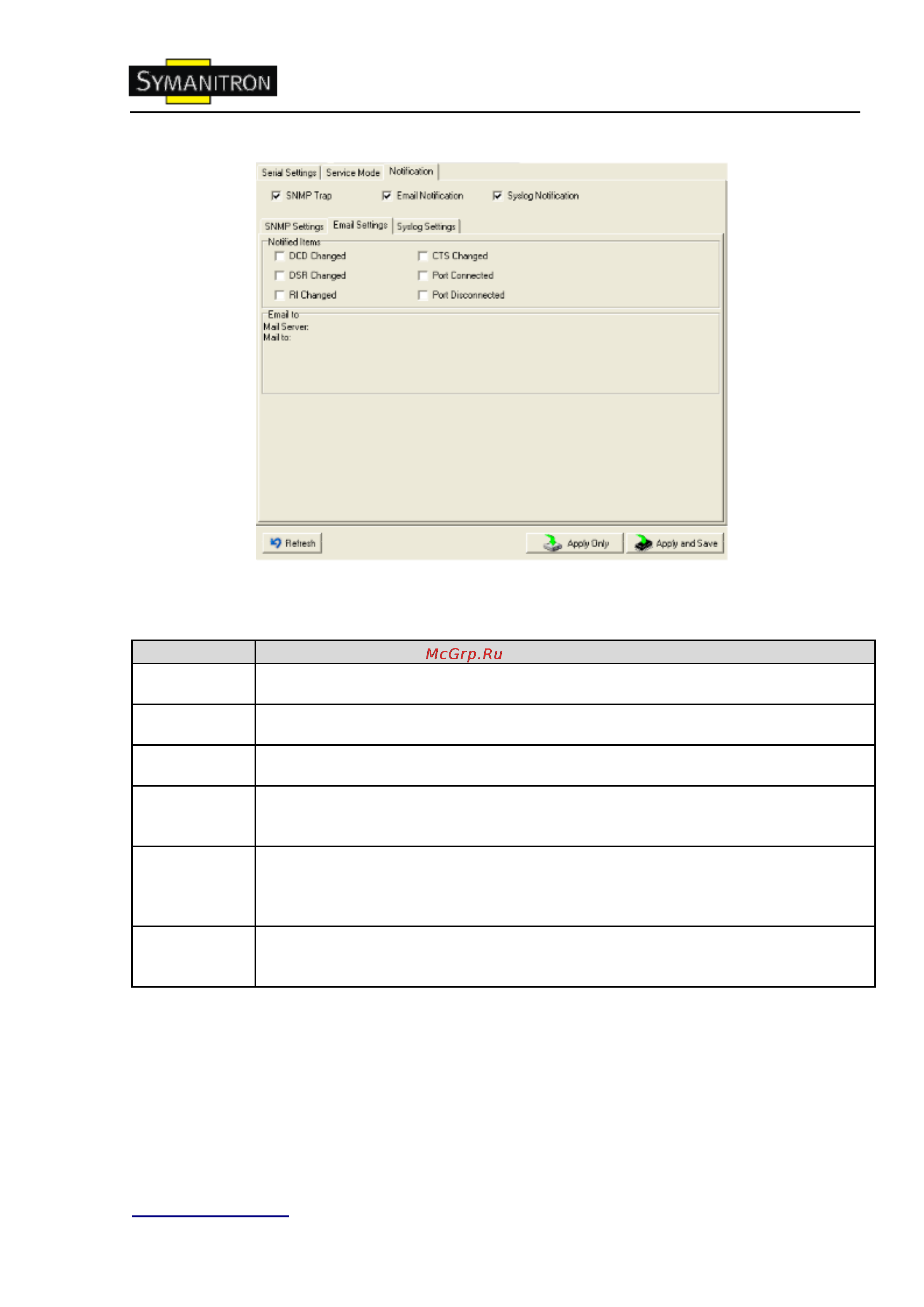

Рис. Режим оповещения
Таблица оповещения
Поле
Описание
DCD changed
Изменение DCD (Data Carrier Detect / Отслеживание передатчика данных)
сигнала означает, что состояние модемного соединения изменено.
DSR changed
Изменение DSR (Data Set Ready / Готовность источника данных) сигнала
означает, что устройства передачи данных выключены.
RI changed
Изменение RI (Ring Indicator/Индикатор звонков) сигнала означает входяший
звонок.
CTS changed
Изменение CTS (Clear To Send / Готовность передачи) сигнала означает, что
передача данных между компьютером и конечными устройствами может быть
осуществлена.
Port
connected
В режиме TCP Server событие будет вызвано, когда устройство принимает
входящее TCP соединение. В режиме TCP Client, событие будет вызвано при
соединении устройства с удаленным хостом. В режиме Virtual COM, Virtual COM
готов к использованию.
Port
disconnected
В режиме TCP Server/Client событие будет вызвано, когда устройство теряет TCP
соединение. В режиме Virtual COM, событие будет вызвано, когда Virtual COM
не доступен.
