Руководство пользователя DS-42
2 www.symanitron.ru
1. Описание устройства
1.1. Описание сервера устройств DS-42

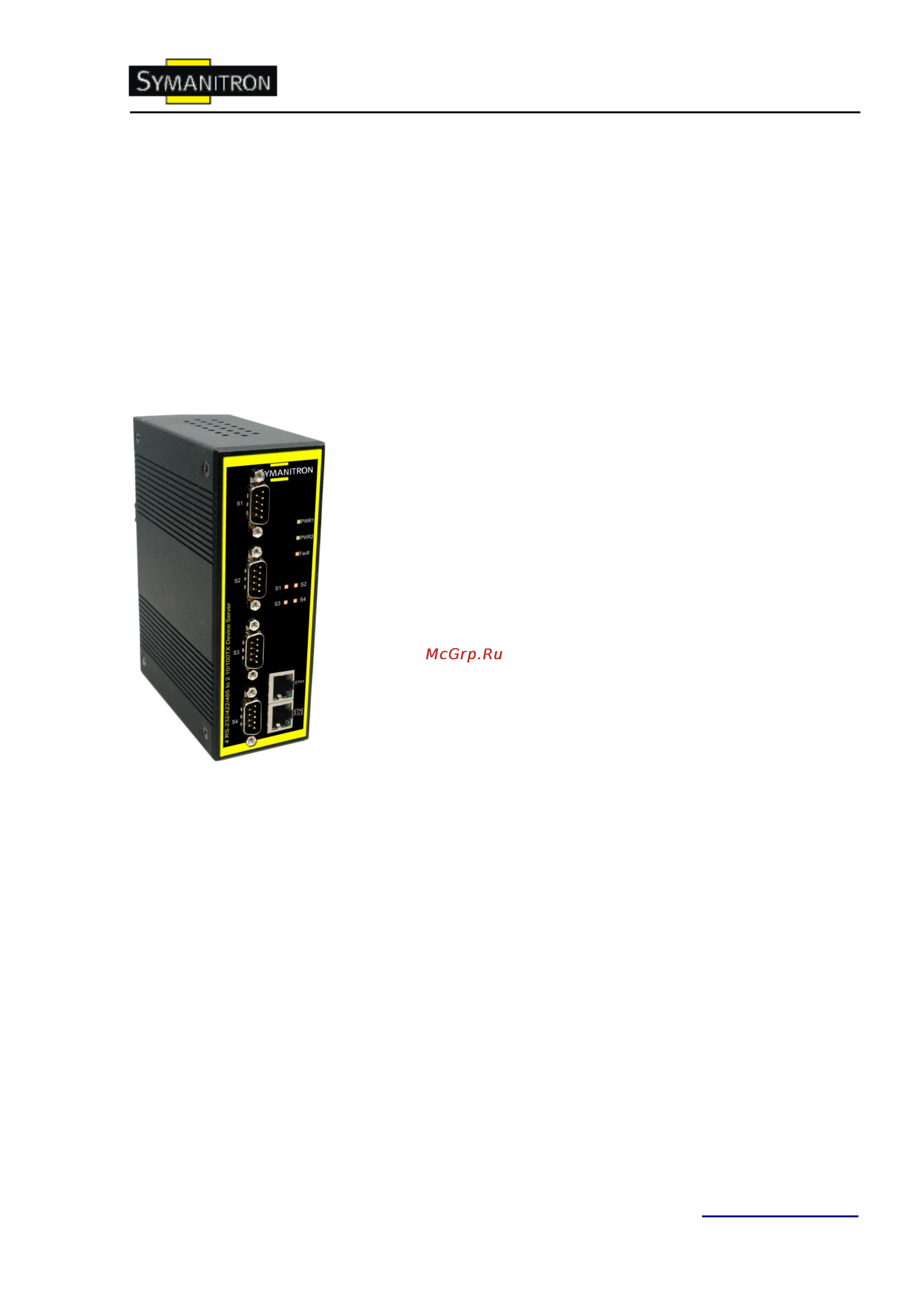

DS-42 – инновационные 6-портовые серверы последовательных RS232/422/485
устройств с 2 LAN портами, c последовательными RS-422/485 портами с дополнительной
изоляцией и 1 PD Ethernet портом с PoE. Их можно настраивать с помощью DS-tool через
LAN порт. DS-42 имеет множество функций программного и аппаратного резервирования.
При разрыве соединения между основной и локальной (или между основной сетью и
LAN) сетями DS-42 автоматически переключается на другой LAN порт в течение 10 мс,
гарантируя беспрерывную связь.
DS-42 также поддерживает режим настройки коммутатора,
можно использовать последовательное подключение, чтобы
сократить (или вместо использования портов Ethernet
коммутатора) использование портов Ethernet коммутатора. Во-
вторых, DS-42 может посылать данные на 5 хостов
одновременно. Эта возможность обеспечивает сохранение всех
критических данных на разных хостах для того, чтобы избежать
потери данных при сбое в сети Ethernet или неисправности
хостов. Устройство также поддерживает шифрование данных с
SSL, что обеспечивает безопасную передачу данных.
В-третьих, DS-42 обеспечивает резервирование питания на
клеммной колодке и разъеме питания. DS-42 также
поддерживает функцию NAT для того, чтобы пользователи
могли управлять серверами изнутри или снаружи NAT сети.
Пользователи разных IP доменов смогут без труда использовать
DS-42. С помощью приложения для windows (DS-tool) можно
легко настраивать и управлять сервером устройств. Поэтому,
DS-42 – лучшее решение для передачи данных с резервированием в современном
применении последовательных устройств.
1.2. Характеристики ПО
Высокоскоростное беспроводное соединение: поддержка WLAN интерфейса со
скоростью соединения до 54 мбит/с
Обеспечение безопасности: поддержка WEP/WPA/WPA2/802.1X/Radius/TKIP
NAT проходимость: пользователь может управлять серверами через NAT
маршрутизатор
PPPoE для подключения к интернету
Шифрование данных с SSL для безопасной передачи данных
DDNS для службы доменных имен
Резервируемое питание: 12~48В постоянного тока на клеммной колодке и разъеме
питания
Резервные принимающие узлы: до 5 одновременно через Virtual COM; режимы
TCP Server, TCP Client, UDP.
Безопасное управление с помощью HTTPS и SSH
