Руководство пользователя DS-42
38 www.symanitron.ru
Полученные данные будут поставлены в очередь буфера пока не найдутся
подходящие ограничители. Данные также будут отправлены при переполнении
буфера (4 Кбайт) или по истечении определенного времени Вы можете установить
интервал от 0 до 65535 секунд.
Force TX Interval Time Интервал предназначен для определения задержки между
передачами данных. При достижении указанного времени или при переполнении
буфера (4 Кбайт), данные из очереди будут отправлены. 0 – отключен. Значение по
умолчанию – 0.
Режимы Service – Режим Virtual COM
В режиме Virtual COM драйвер устанавливает прозрачное соединение между
компьютером и последовательными устройствами, отображая последовательный порт
последовательного сервера на локальном COM порту компьютера. Режим Virtual COM
также поддерживает одновременно до 5 соединений так, что разные узлы могут
отправлять или получать данные с помощью одного и того же последовательного
устройства в одно и то же время.

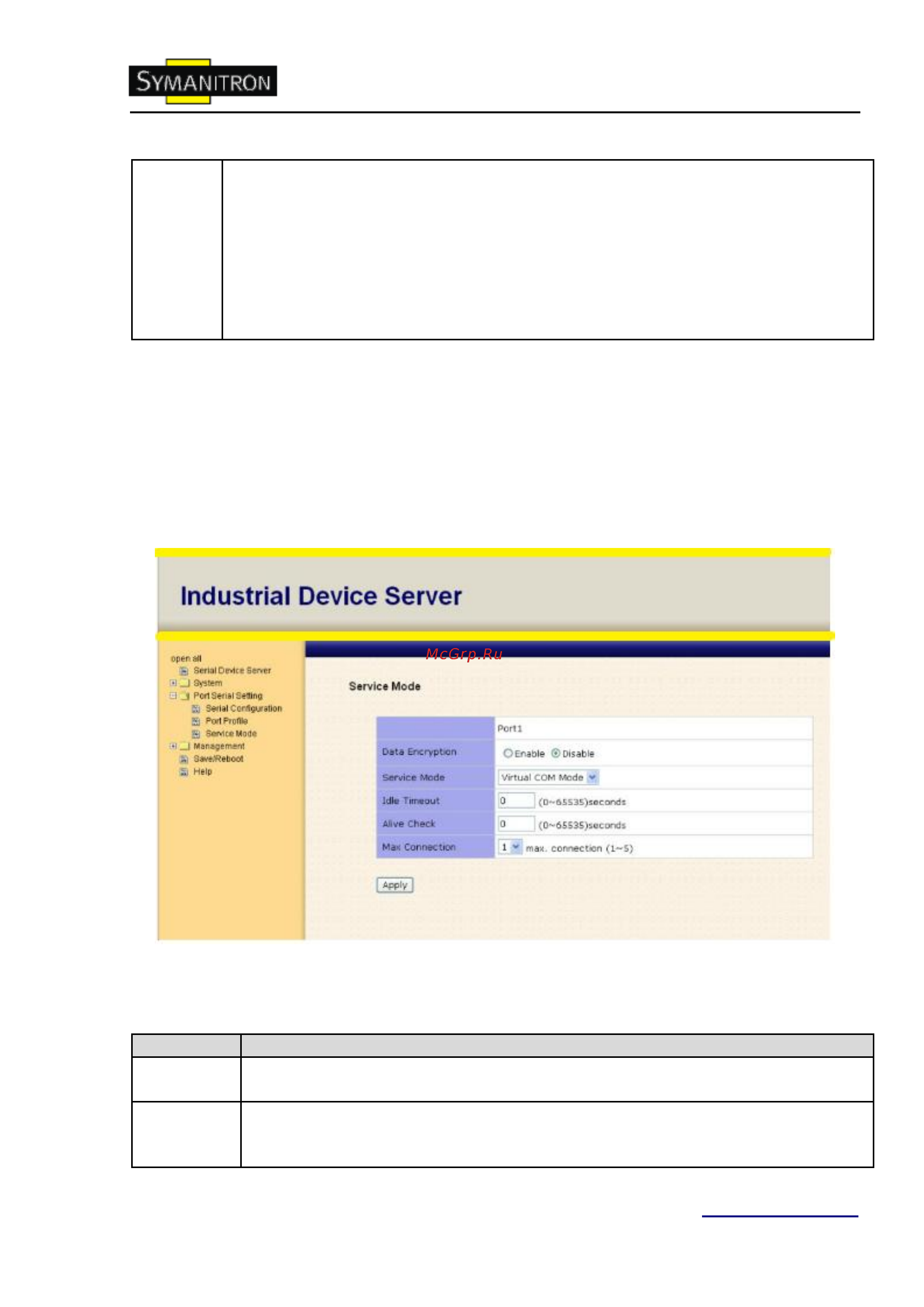

Рис. Режим Virtual COM
Таблица режима Virtual COM
Поле
Описание
Data
Encryption
Использование SSL для шифрования данных
Idle
Timeout
Когда последовательный порт останавливает передачу данных на
определенный промежуток времени (Idle Timeout), связь будет прервана,
порт будет свободен и совершит попытку соединения с другими узлами. 0 –
