Руководство пользователя DS-42
4 www.symanitron.ru
2. Настройка устройства

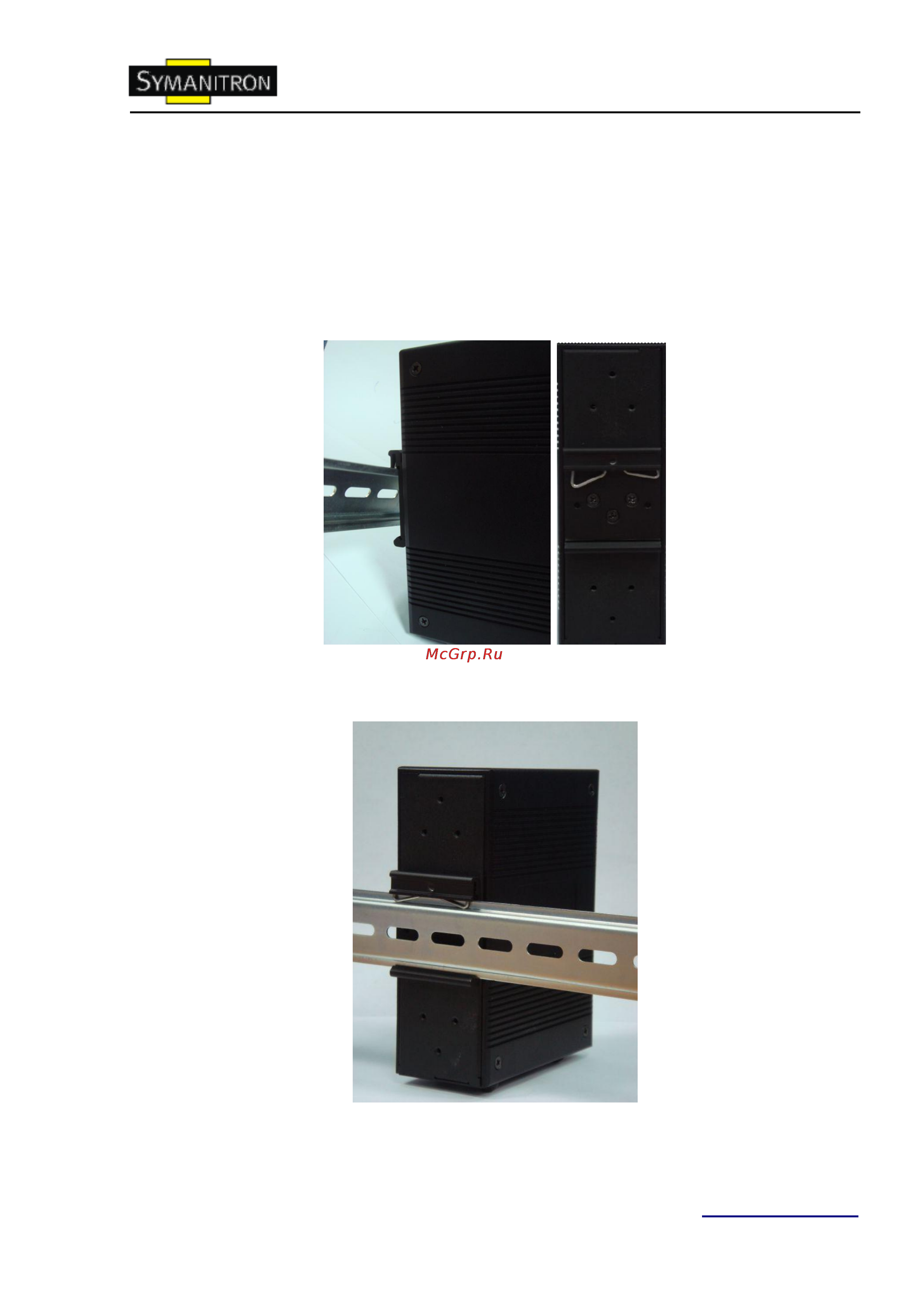

2.1. Крепление DS-42 на DIN-рейку
Каждый DS-42 имеет крепление на задней панели. Крепление позволяет без труда
зафиксировать DS-42 на DIN-рейке.
Шаг 1. Наклоните и закрепите металлическую пружину на DIN-рейку.
Рис. Задняя панель устройства
Шаг 2. Прижмите DS-42 к DIN-рейке пока не услышите щелчок.
Рис. Крепление к DIN-рейке
