Таблица времени (SNTP)
Поле
Описание
Name
Вы можете определить название сервера устройства
SNTP
Включение SNTP сервера
Time
Zone
После включения SNTP сервера выберите часовой пояс, в котором вы находитесь
Time
Server
Введите доменное имя Time сервера или IP адрес или порт
Console
Telnet консоль (SSH) включена из соображений безопасности. В некоторых случаях вам
может понадобиться отключение этой функции, чтобы избежать несанкционированного
доступа через интернет. Значение по умолчанию – включена.
Настройка IP
Вам нужно назначить допустимый IP адрес для сервера устройств до того, как он
будет подключен к вашей сети. Администратор вашей сети должен предоставить вам IP
адрес и сопутствующие настройки. IP адрес должен быть уникален для сети (иначе сервер
устройств не подключится к сети). Вы можете выбрать режим настройки IP адреса:
статический, DHCP/BOOTP. IP адрес по умолчанию 192.168.10.2.

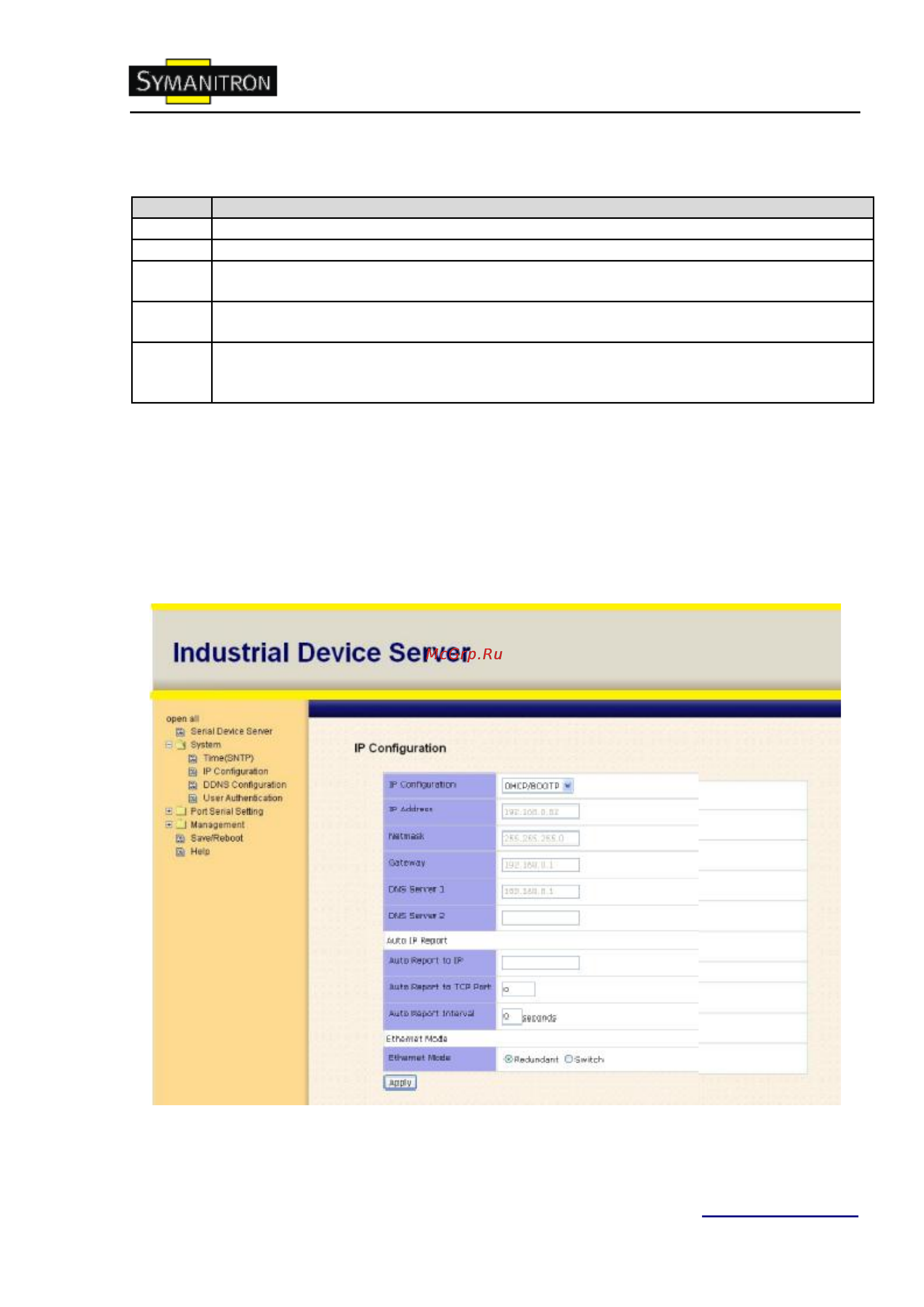

Рис. Настройка IP
