Руководство пользователя DS-42
30 www.symanitron.ru
5.2. Настройка через web-браузер
5.2.1. Соединение с web-страницей

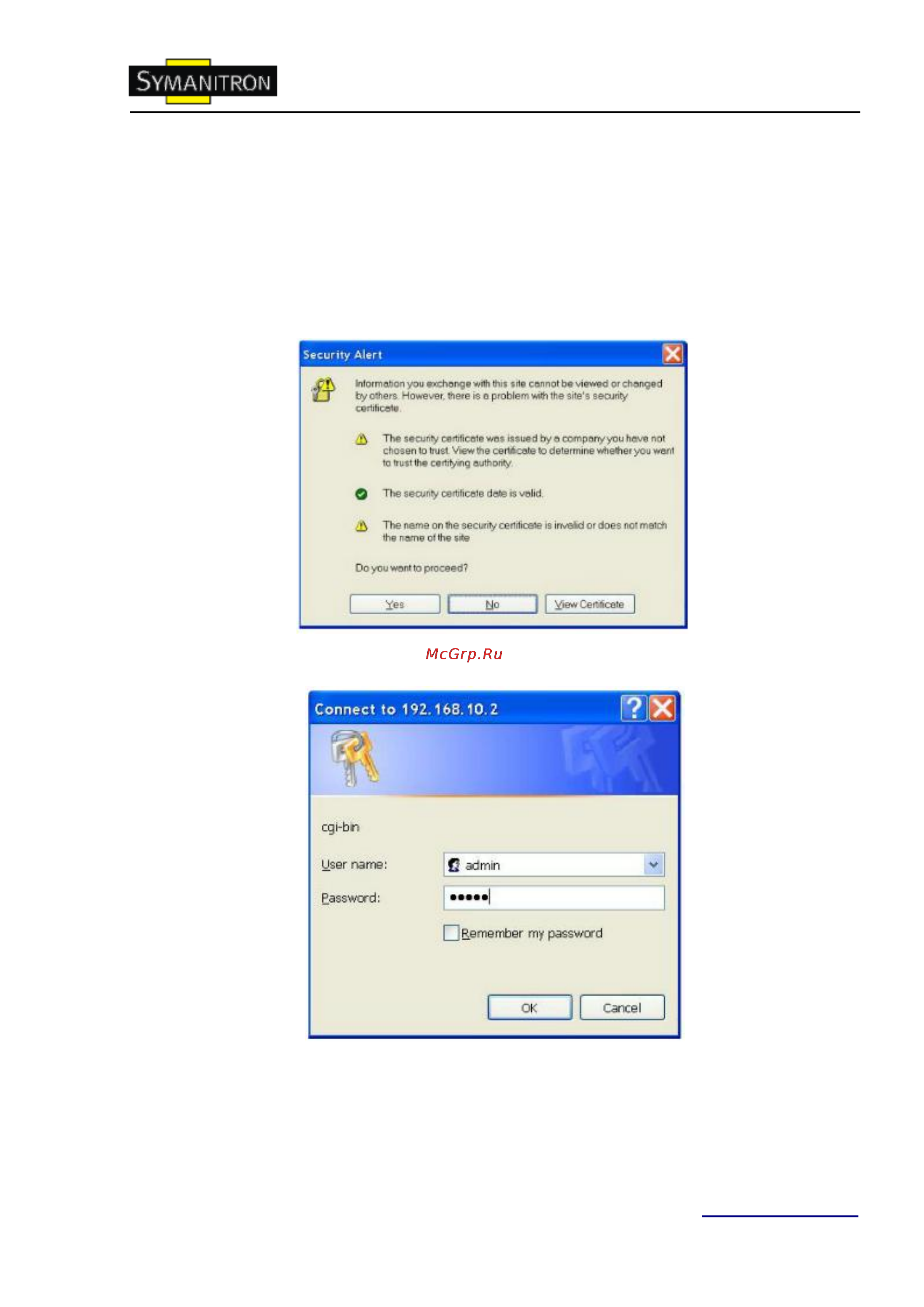

Шаг 1: Введите IP адрес сервера устройств с https://192.168.20.2 в адресной строке
браузера
Шаг 2: Нажмите Yes в диалоговом окне.
Шаг 3: Введите имя пользователя и пароль, нажмите ОК.
*Только если установлен пароль.
Шаг 4: Будет показана информация о системе
