Руководство пользователя DS-42
44 www.symanitron.ru

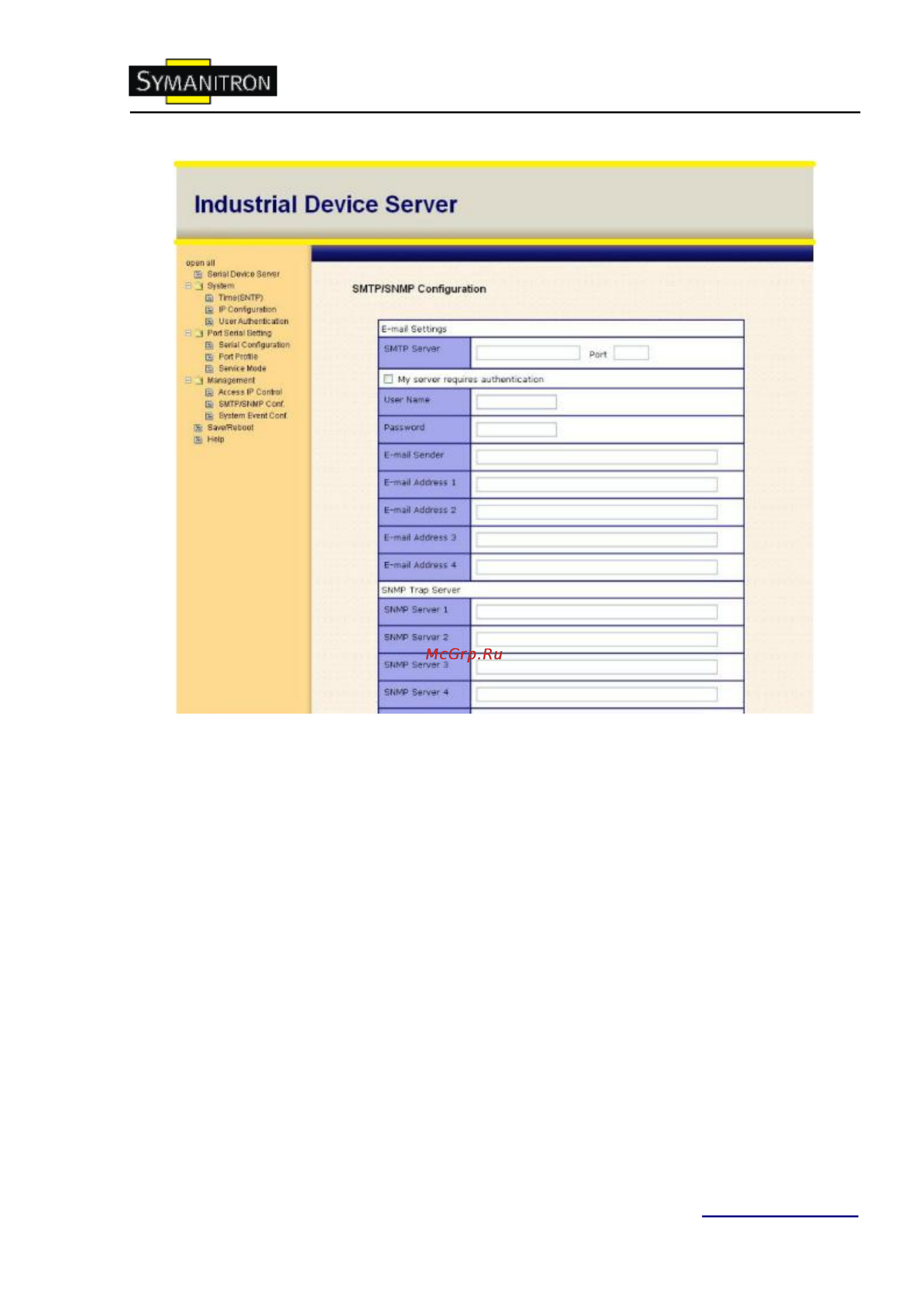

Рис. Настройка SMTP/SNMP
Настройки системных событий
Укажите события, о которых нужно оповестить администратора. Оповещения
могут приходить по E-mail, через SNMP trap или журнал событий.
