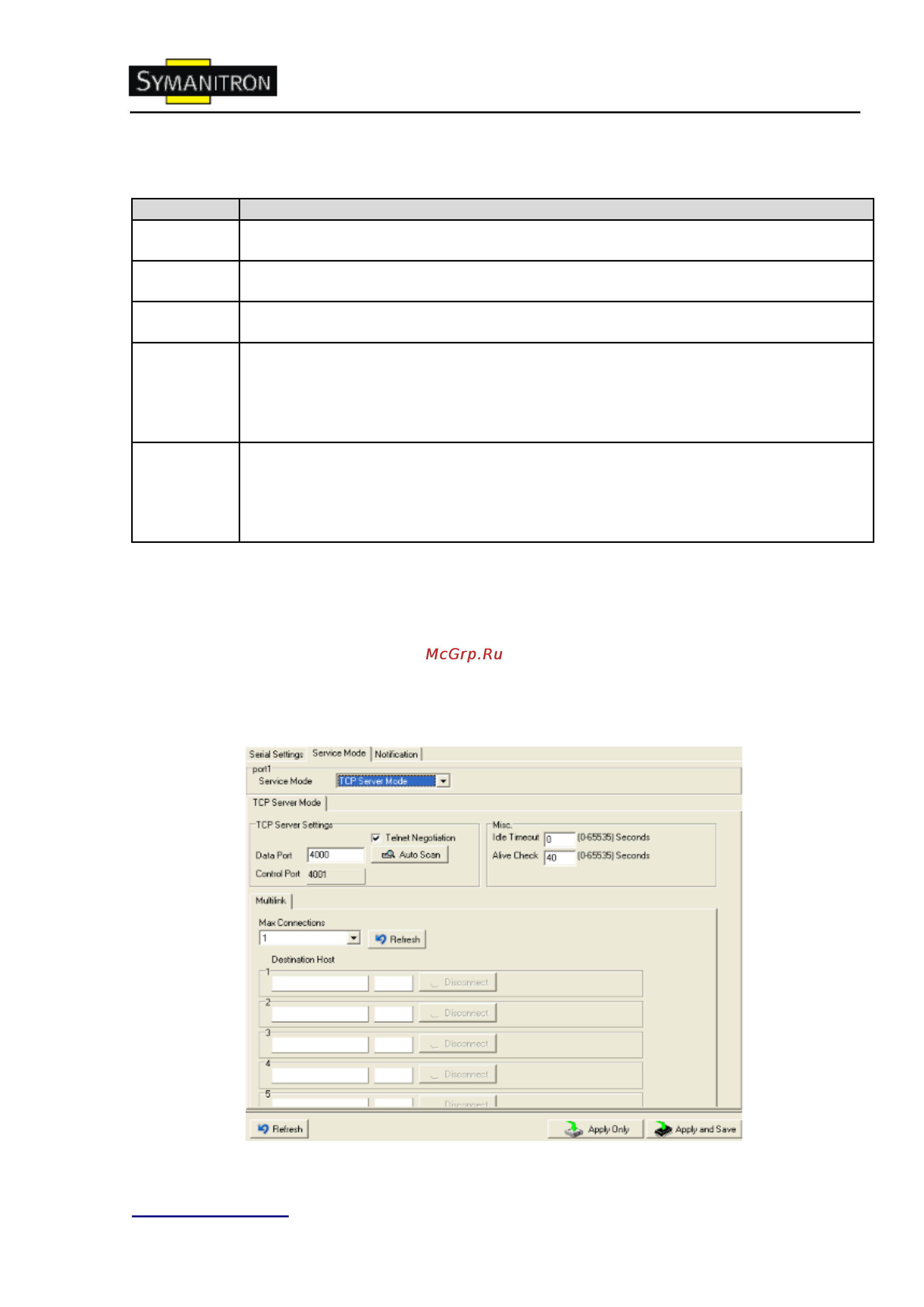

![Symanitron DS-42 [26/50] Режимы serial service режим tcp server](/views2/1069135/page26/bg1a.png)
Руководство пользователя DS-42
www.symanitron.ru 25
Таблица Virtual COM
Поле
Описание
Encryption
with SSL
Использование SSL для шифрования данных
Map Virtual
COM
Выберите имя Virtual COM для отображения
Max
Connection
Максимальное количество одновременных подключений – 5, по умолчанию – 1.
Idle Timeout
Когда последовательный порт останавливает передачу данных на определенный
промежуток времени (Idle Timeout), связь прерывается, порт освобождается и
совершает попытку соединения с другими узлами. 0 – функция отключена.
Значение по умолчанию – 0. Если включена мультисвязь (Multilink), эта функция
повлияет только на подключение первого компьютера.
Alive Check
Устройство будет отправлять пакет контроля состояния TCP через определенные
промежутки времени (Проверка состояния) на компьютер для проверки TCP
соединения.
Если TCP соединение неактивно, связь будет прервана и порт будет свободен. 0 –
функция отключена. Значение по умолчанию – 0.
*Не поддерживается через web-интерфейс
Режимы Serial Service – Режим TCP Server
В режиме TCP Server серверу устройств присваивается уникальный порт в TCP/IP
сети. В этом случае сервер устройств пассивно ожидает контакта с устройством. После
установления соединения сервер начинает передачу данных. Режим TCP Server также
поддерживает до 5 одновременных соединений так, что разные узлы могут отправлять или
получать данные с помощью одного и того же последовательного устройства в одно и то
же время.
Рис. Режим TCP Server
