Руководство пользователя DS-42
www.symanitron.ru 23

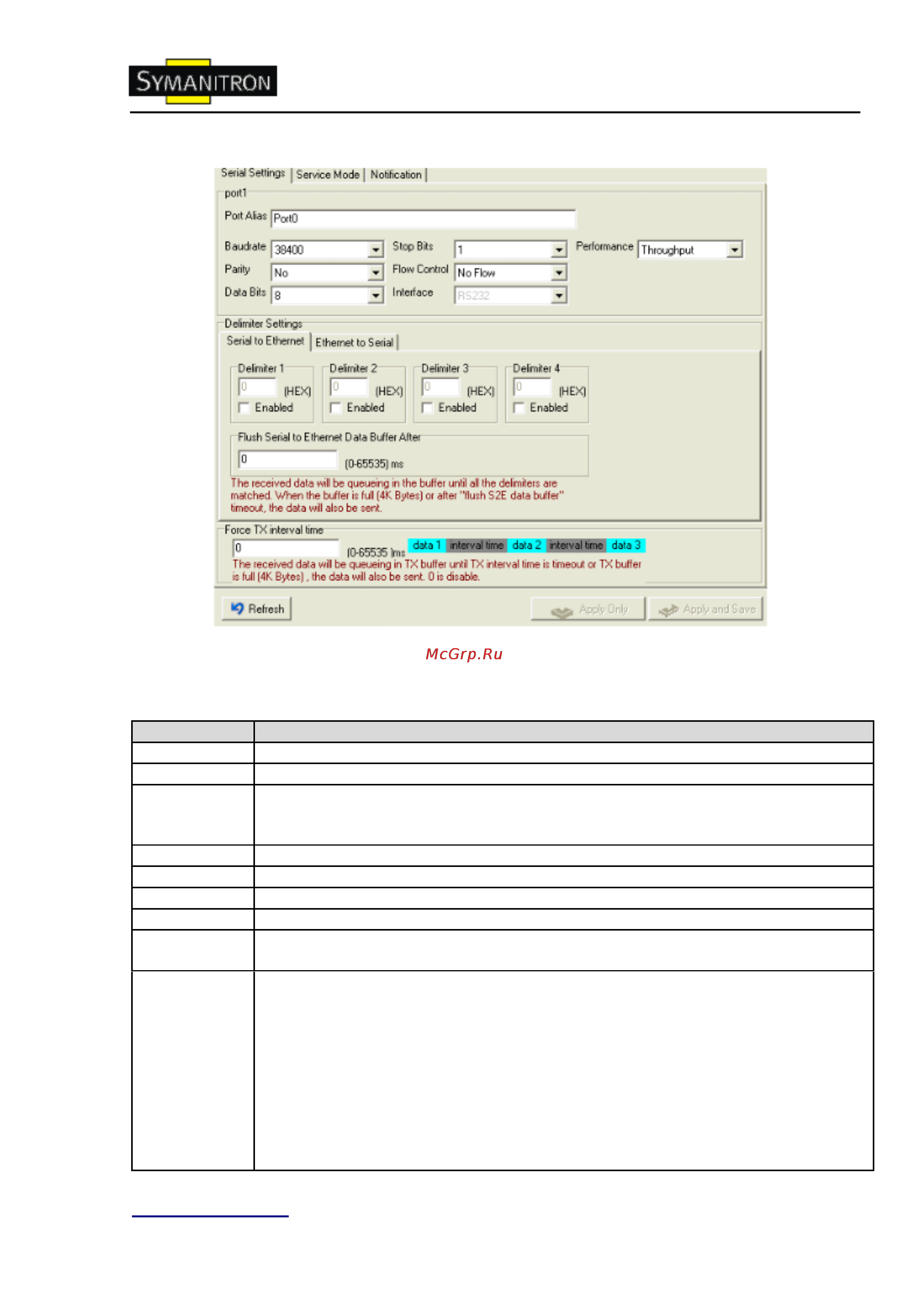

Рис. Настройка последовательных портов
Таблица настройки последовательных портов
Поле
Описание
Port Alias
Назовите порт для обозначения подключенного устройства
Interface
RS422/RS485(2-жильный)/ RS485(4-жильный)
Baud Rate
110бит/с / 300бит/с / 1200бит/с / 2400бит/с /
4800бит/с / 9600бит/с / 19200бит/с / 38400бит/с / 57600бит/с / 115200бит/с/
230400бит/с/ 460800мбит/с
Data Bits
5, 6, 7, 8
Stop Bits
1, 2 (1.5)
Parity
No, Even, Odd, Mark, Space
Flow Control
Нет, XON/XOFF, RTS/CTS, DTR/DSR
Performance
Throughput: этот режим оптимизирован для высокой скорости передачи;
Latency: этот режим оптимизирован для короткого времени отклика
Serial to
Ethernet
Delimeter (Ограничитель):
Вы можете определить максимум 4 ограничителя (00~FF, Hex) для каждого
способа. Данные будут удержаны, пока не будут получены ограничители или
пока время опции Flush Serial to Ethernet data buffer не истечет. 0 – отключен.
Значение по умолчанию – 0.
Очищать буфер данных после:
Полученные данные будут поставлены в очередь буфера пока не найдутся
подходящие ограничители. Данные также будут отправлены при переполнении
буфера (4 Кбайт) или по истечении определенного времени. Вы можете
