Руководство пользователя DS-42
46 www.symanitron.ru
Redundant
Power Change
При изменении состояния питания отправляется оповещение.
DCD changed
Изменение DCD (Data Carrier Detect / Отслеживание передатчика данных)
сигнала означает, что состояние модемного соединения изменено.Оповещение
будет отправлено.
DSR changed
Изменение DSR (Data Set Ready / Готовность источника данных) сигнала
означает, что устройства передачи данных выключены. Оповещение будет
отправлено.
RI changed
Изменение RI (Ring Indicator/Индикатор звонков) сигнала означает входящий
звонок. Оповещение будет отправлено.
CTS changed
Изменение CTS (Clear To Send / Готовность передачи) сигнала означает, что
передача данных между компьютером и конечными устройствами может быть
осуществлена. Оповещение будет отправлено.
Port connected
В режиме TCP Server событие будет вызвано, когда устройство принимает
входящее TCP соединение. В режиме TCP Client, событие будет вызвано при
соединении устройства с удаленным хостом. В режиме Virtual COM, Virtual
COM готов к использованию. Оповещение будет отправлено.
Port
disconnected
В режиме TCP Server/Client событие будет вызвано, когда устройство теряет TCP
соединение. В режиме Virtual COM, событие будет вызвано, когда Virtual COM
не доступен. Оповещение будет отправлено.

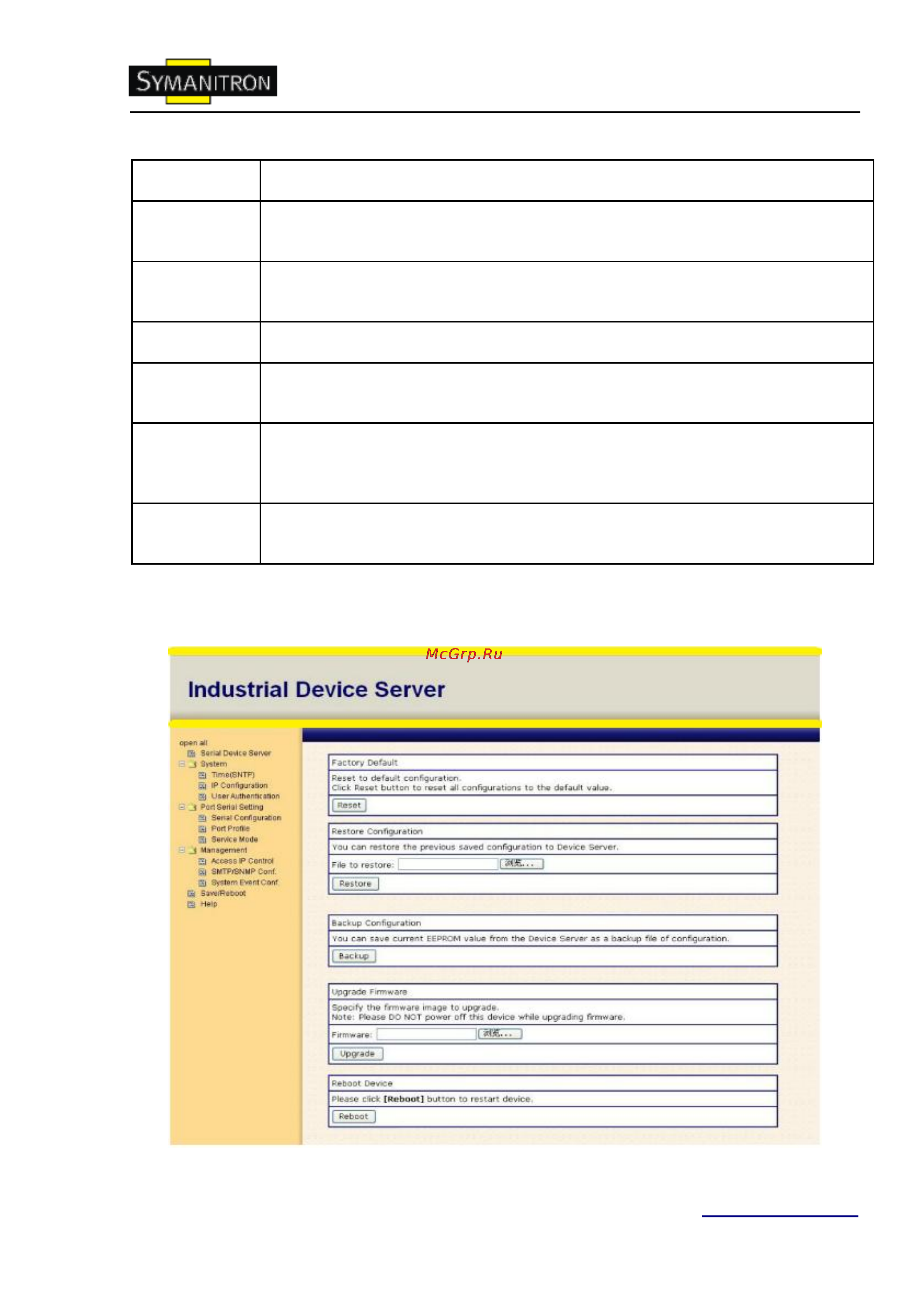

5.2.1.4. Сохранение и перезагрузка
