Руководство пользователя DS-42
www.symanitron.ru 7

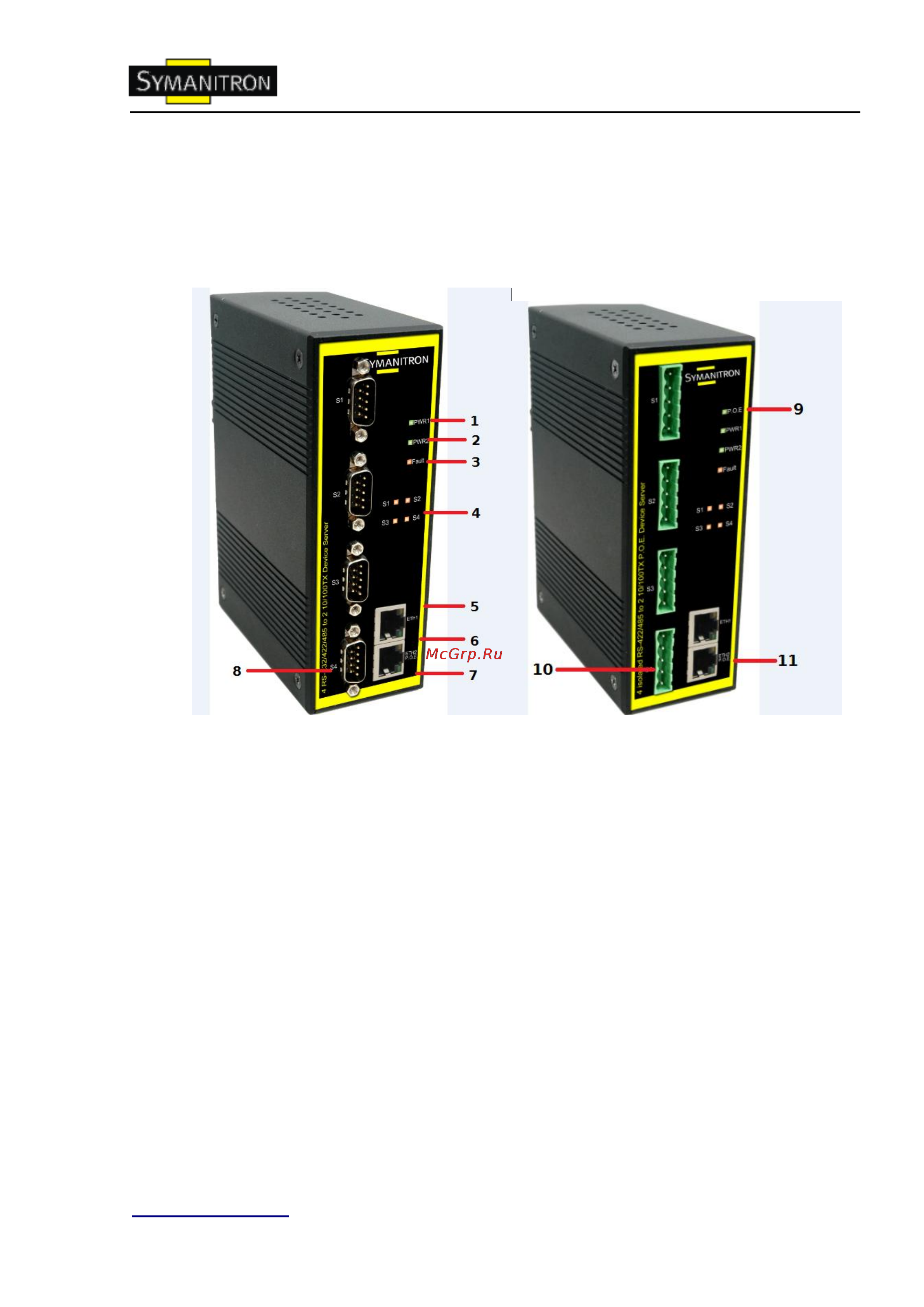

3. Обзор устройства
3.1. Передняя панель
1. Индикатор PWR1 и состояния системы. При подключении PWR1 загорается зеленая
лампочка.
2. Индикатор PWR2 и состояния системы. При подключении PWR2 загорается зеленая
лампочка.
3. Индикатор сбоя. При обнаружении сбоя загорается красная лампочка
4. Индикатор состояния последовательного порта. При передаче данных загорается
зеленая лампочка, при получении данных – красная.
5. Индикаторы 10Base-T Ethernet портов
6. 10/100Base-T(X) Ethernet порт
7. Индикаторы 100Base-TX Ethernet портов
8. Последовательные RS-232/422/485 порты. Режим настраивается с помощью DS-Tool
9. Индикатор состояния устройства. Когда подключено питание через PoE, загорается
зеленый индикатор. (DS-42+ и DS-42-|+)
10. Последовательные RS-422/485 порты с 2КВ изоляцией. Режим настраивается с
помощью DS-Tool
11. 10/100Base-T(X) Ethernet порт. (PoE порт, DS-42+ и DS-42-|+)
