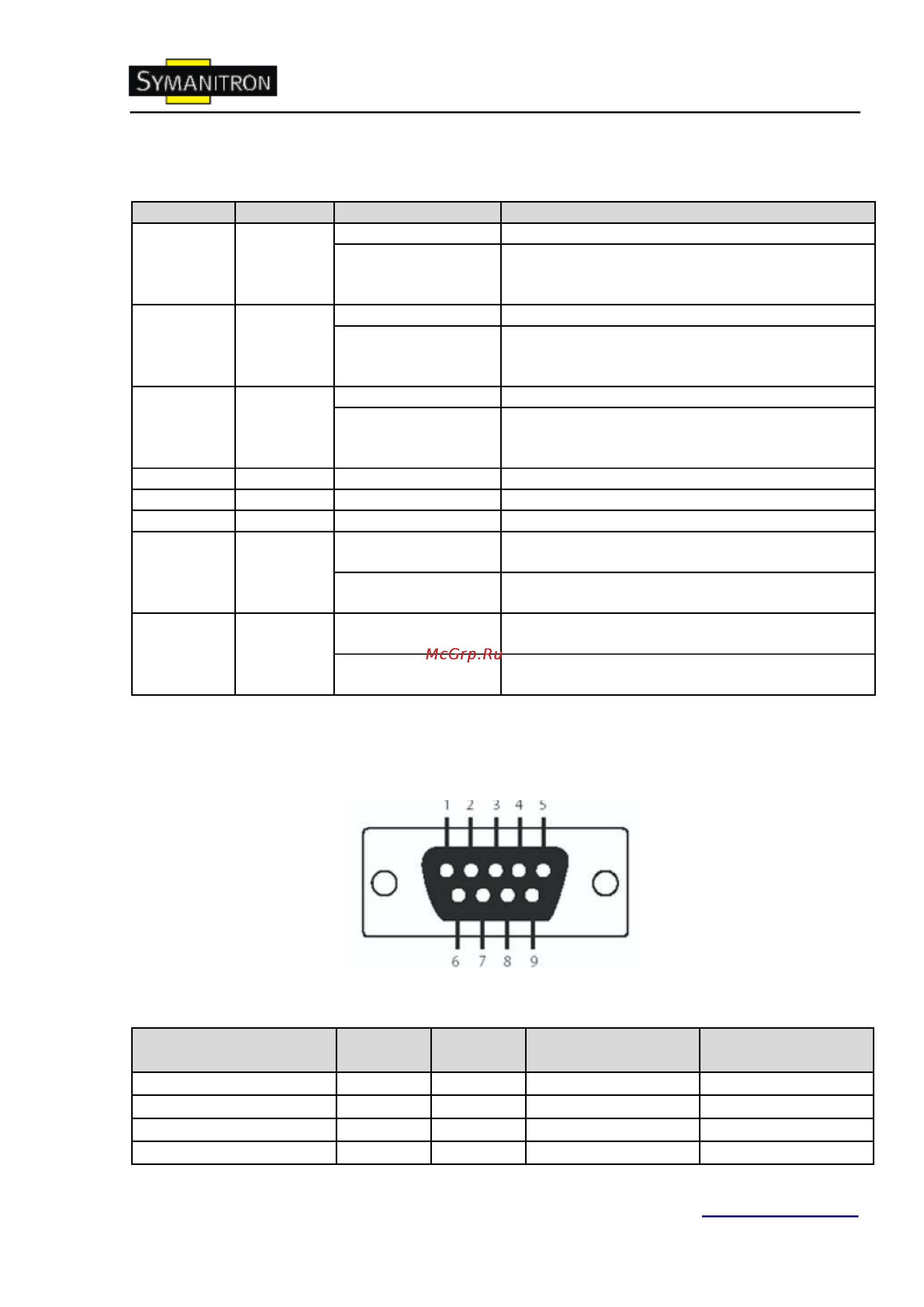

Руководство пользователя DS-42
8 www.symanitron.ru
3.2. Индикаторы на передней панели
Индикатор
Цвет
Состояние
Описание
PoE
Зеленый/
красный
Включен
Подключение питания по Ethernet кабелю
Мигающий красный
Загорается при IP конфликте (конфликт IP
адресов), или когда DHCP или BOOTP сервер не
отвечает
PWR1
Зеленый/
красный
Включен
Подключение постоянного тока
Мигающий красный
Загорается при IP конфликте (конфликт IP
адресов), или когда DHCP или BOOTP сервер не
отвечает
PWR2
Зеленый/
красный
Включен
Подключение постоянного тока
Мигающий красный
Загорается при IP конфликте (конфликт IP
адресов), или когда DHCP или BOOTP сервер не
отвечает
Fault
Красный
Включен
Обнаружение сбоя или отказа
S1~S4
Зеленый
Мигает
Последовательный порт передает данные
Красный
Мигает
Последовательный порт получает данные
ETH1
Зеленый/
оранжевый
Зеленый
включен/мигает
100 Мбит/с LNK/ACT
Оранжевый
включен/мигает
10 Мбит/с LNK/ACT
ETH2
Зеленый/
оранжевый
Зеленый
включен/мигает
100 Мбит/с LNK/ACT
Оранжевый
включен/мигает
10 Мбит/с LNK/ACT
3.3. Последовательные порты
На передней панели DS-42 имеются 4 последовательных порта:
Таблица назначения контактов
Номер контакта
RS232
RS422
RS485
(4- жильный)
RS485
(2- жильный)
1
DCD
RXD-
RXD-
2
RXD
RXD+
RXD+
3
TXD
TXD+
TXD+
DATA+
4
DTR
TXD-
TXD-
DATA-
