Руководство пользователя DS-42
www.symanitron.ru 45

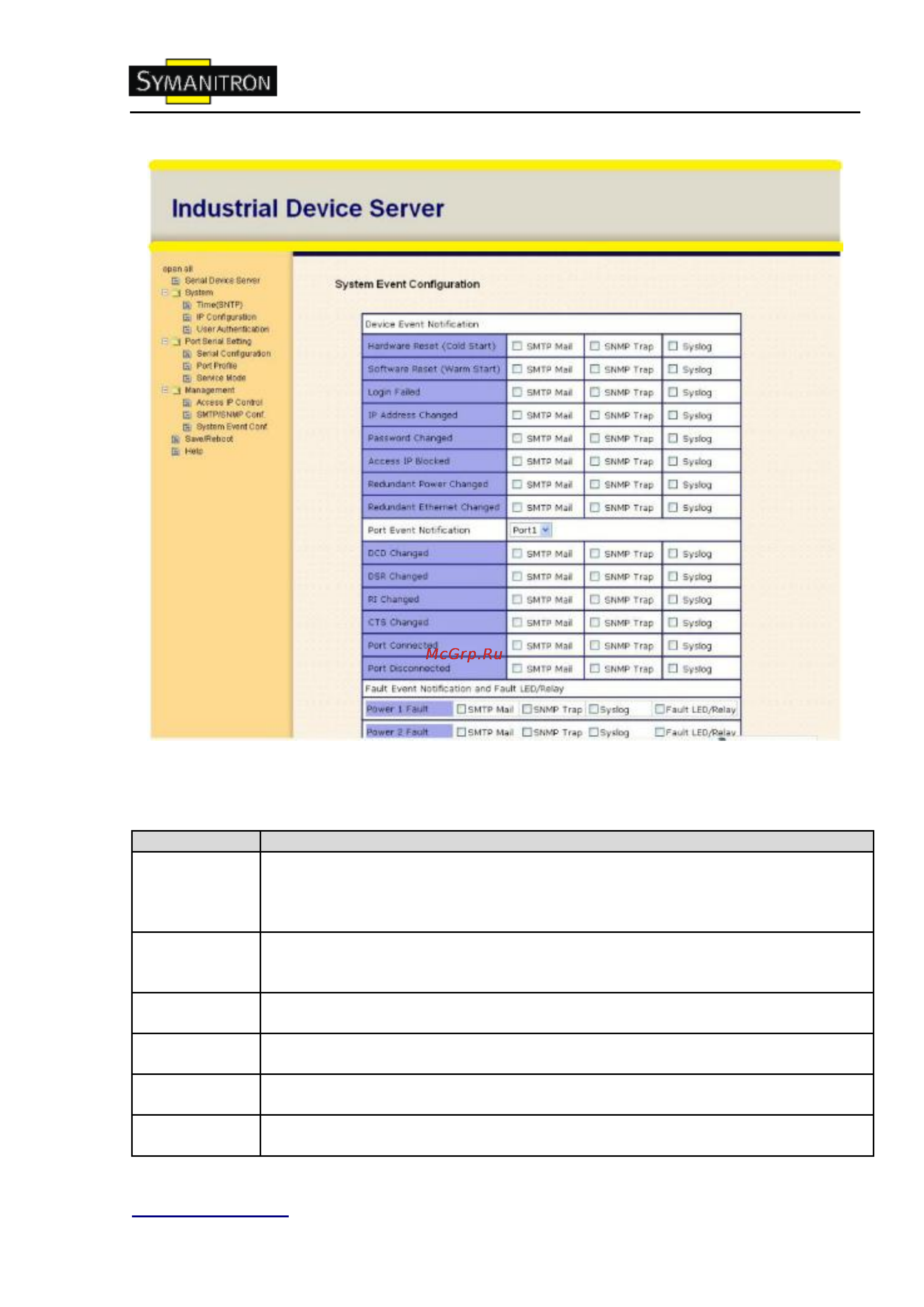

Рис. Настройка SMTP/SNMP
Таблица настройки системных событий
Поле
Описание
Hardware Reset
(Cold Start)
Запуск системы после выключения питания (в отличие от «теплого» старта).
Когда выполняется «холодный» старт, устройство автоматически генерирует
сообщение и отправляет его по e-mail, записывает в журнал или SNMP trap после
перезагрузки.
Software Reset
(Warm Start)
Перезапуск компьютера без выключения питания. Когда выполняется «теплый»
старт, сервер устройств автоматически генерирует сообщение и отправляет его
по e-mail, записывает в журнал или SNMP trap после перезагрузки.
Login Failed
При попытке несанкционированного доступа из консоли или web интерфейса
отправляется оповещение.
IP Address
Changed
При изменении IP адреса устройства отправляется оповещение.
Password
Changed
При изменении пароля устройства отправляется оповещение.
Access IP
Blocked
Когда хост пытается получить доступ к устройству с заблокированных IP
адресов, отправляется оповещение.
