Руководство пользователя DS-42
www.symanitron.ru 17

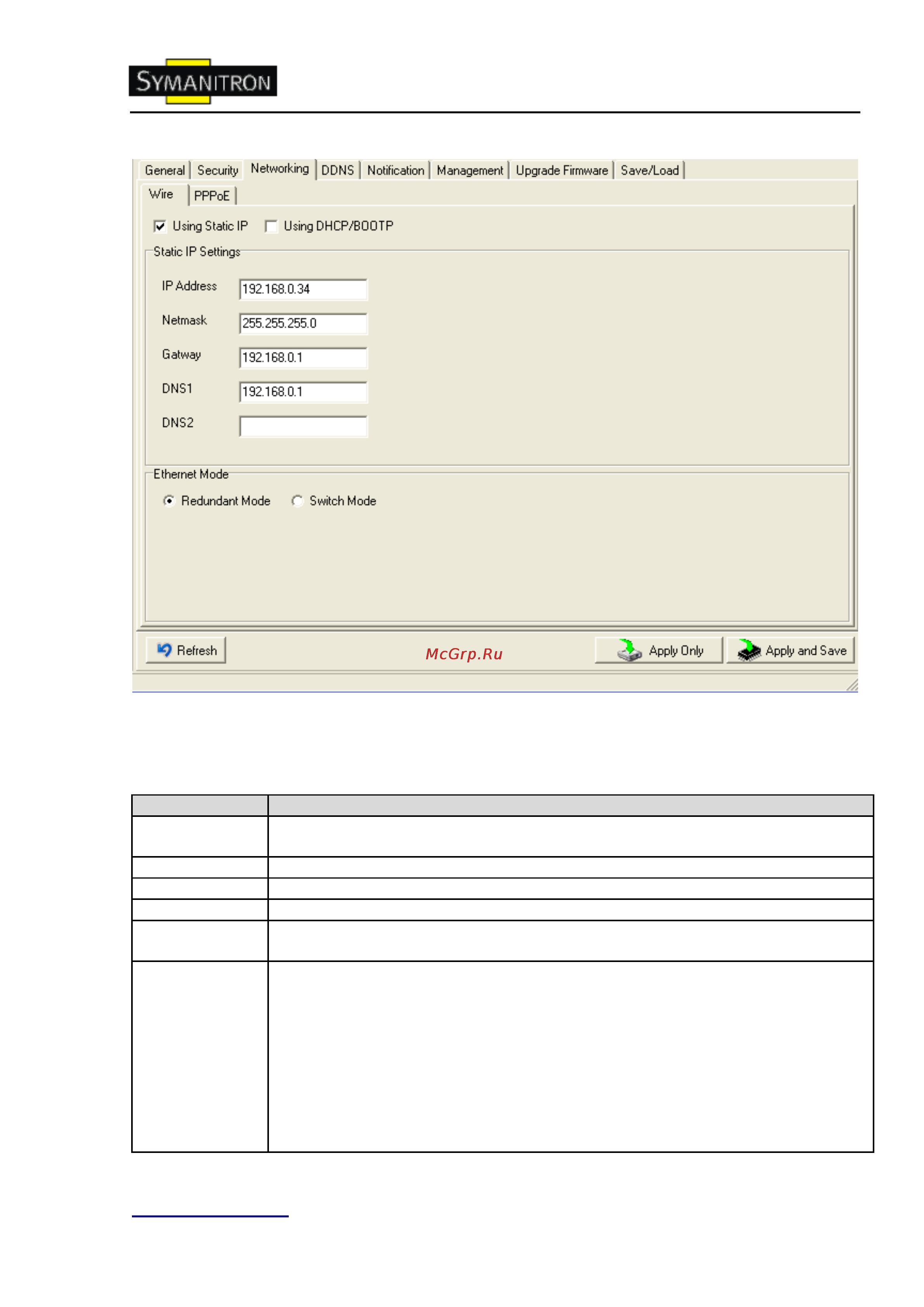

Рис. Сетевые настройки
Таблица сетевых настроек
Поле
Описание
Using
DHCP/BOOTP
DHCP сервер автоматически назначит IP адрес в вашей сети.
Static IP Address
Назначение IP адреса вручную.
Subnet Mask
Чтобы взаимодействовать в сети, все устройства должны быть в одной подсети.
Gateway
Введите IP адрес маршрутизатора в вашей сети.
DNS Server
Введите IP адрес DNS сервера. DNS сервер транслирует доменные имена в IP
адрес.
Switch Mode
Redundant:
При разрыве соединения между основной сетью/устройством и LAN сервер
устройств автоматически переключается на другой LAN порт в течение 10
мс, гарантируя беспрерывное соединение.
Switch:
Поддержка последовательного подключения для сокращения
использования портов Ethernet коммутатора
