Руководство пользователя DS-42
www.symanitron.ru 37

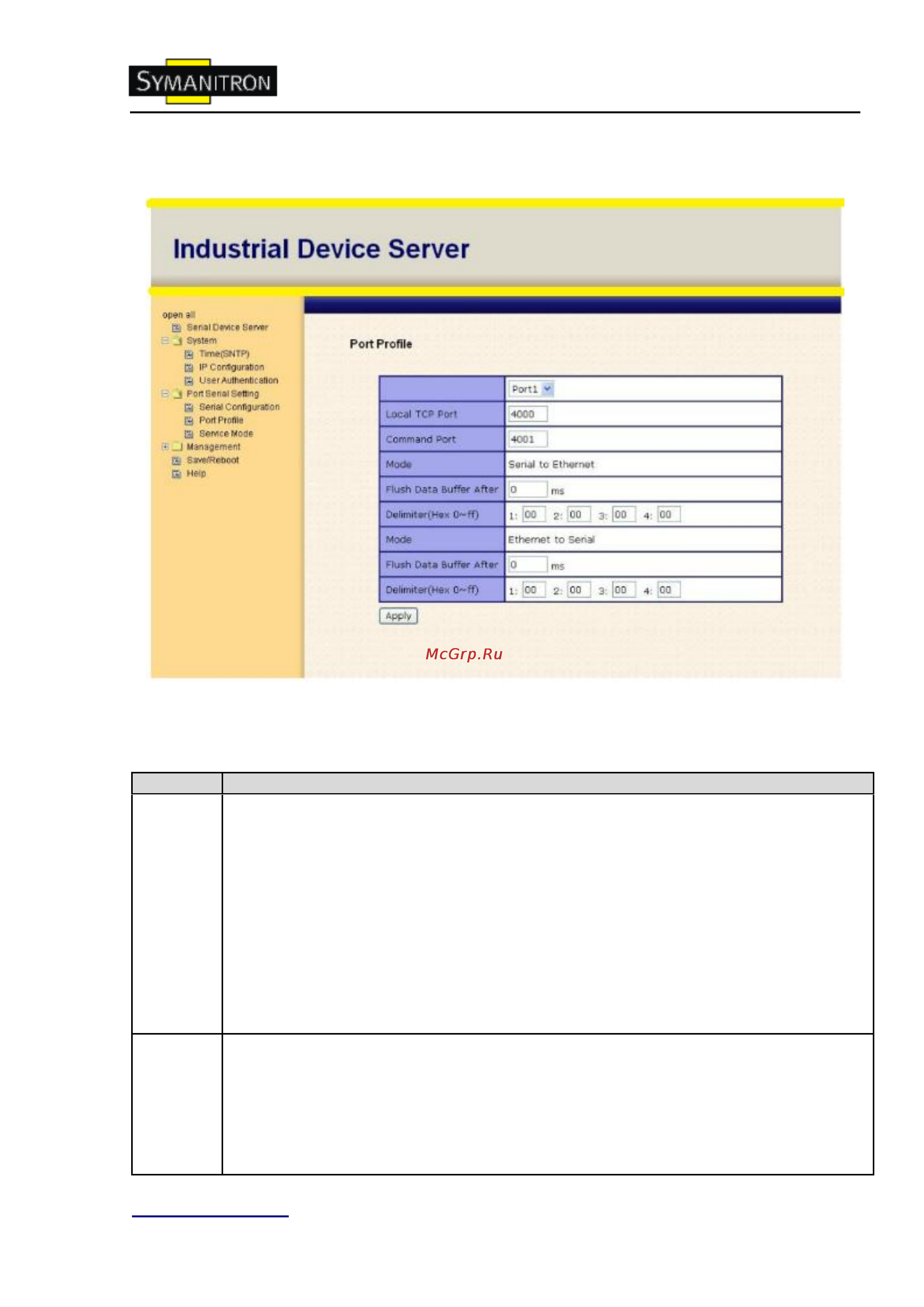

Профиль порта
Рис. Профиль порта
Таблица профиля порта
Поле
Описание
Serial to
Ethernet
Ограничитель:
Вы можете определить максимум 4 ограничителя (00~FF, Hex) для каждого способа.
Данные будут удержаны, пока не будут получены ограничители или пока время опции
Flush Serial to Ethernet data buffer не истечет. 0 – отключен. Значение по умолчанию –
0.
Очищать буфер данных после:
Полученные данные будут поставлены в очередь буфера пока не найдутся
подходящие ограничители. Данные также будут отправлены при переполнении
буфера (4 Кбайт) или по истечении определенного времени. Вы можете установить
интервал от 0 до 65535 секунд.
Ethernet
to Serial
Ограничитель:
Вы можете определить максимум 4 ограничителя (00~FF, Hex) для каждого способа.
Данные будут удержаны пока не будут получены ограничители или пока время опции
Flush Ethernet to Serial data buffer не истечет. 0 – отключен. Значение по умолчанию –
0.
Очищать буфер данных после:
