Руководство пользователя DS-42
36 www.symanitron.ru
5.2.1.2. Настройка последовательного порта

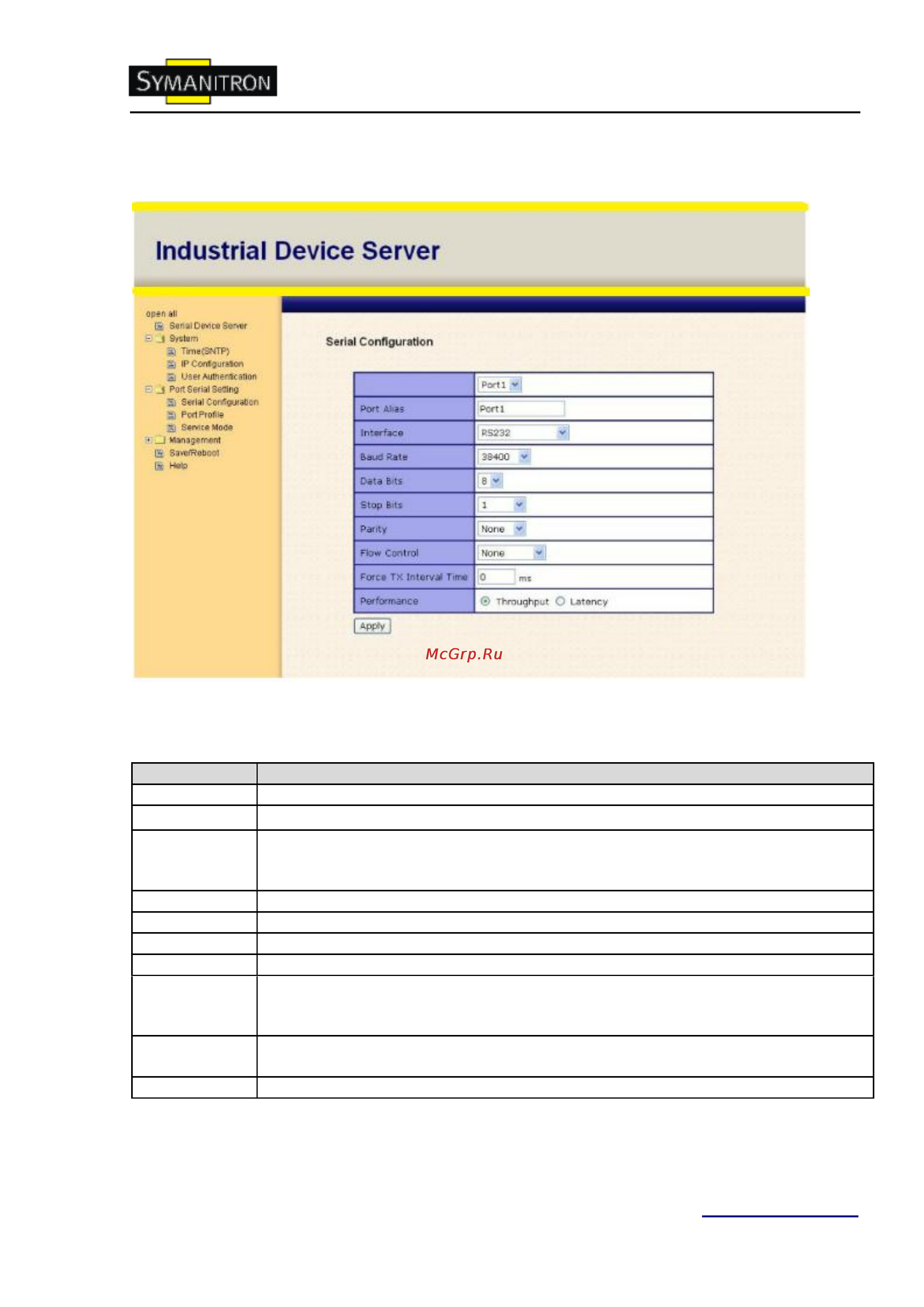

Рис. Настройка последовательного порта
Таблица настройки последовательного порта
Поле
Описание
Port Alias
Назовите порт для обозначения подключенного устройства
Interface
RS422/RS485(2-жильный)/ RS485(4-жильный)
Baud Rate
110бит/с / 300бит/с / 1200бит/с / 2400бит/с /
4800бит/с / 9600бит/с / 19200бит/с / 38400бит/с / 57600бит/с / 115200бит/с/
230400бит/с/ 460800бит/с
Data Bits
5, 6, 7, 8
Stop Bits
1, 2 (1.5)
Parity
No, Even, Odd, Mark, Space
Flow Control
No, XON/XOFF, RTS/CTS, DTR/DSR
Force TX
Interval Time
Интервал предназначен для определения задержки между передачами данных.
При достижении указанного времени или при переполнении буфера (4 Кбайт),
данные из очереди будут отправлены. 0 – отключен. Значение по умолчанию – 0
Performance
Throughput: этот режим оптимизирован для высокой скорости передачи;
Latency: этот режим оптимизирован для короткого времени отклика
Apply
Активировать настройки на этой странице
