Руководство пользователя DS-42
42 www.symanitron.ru

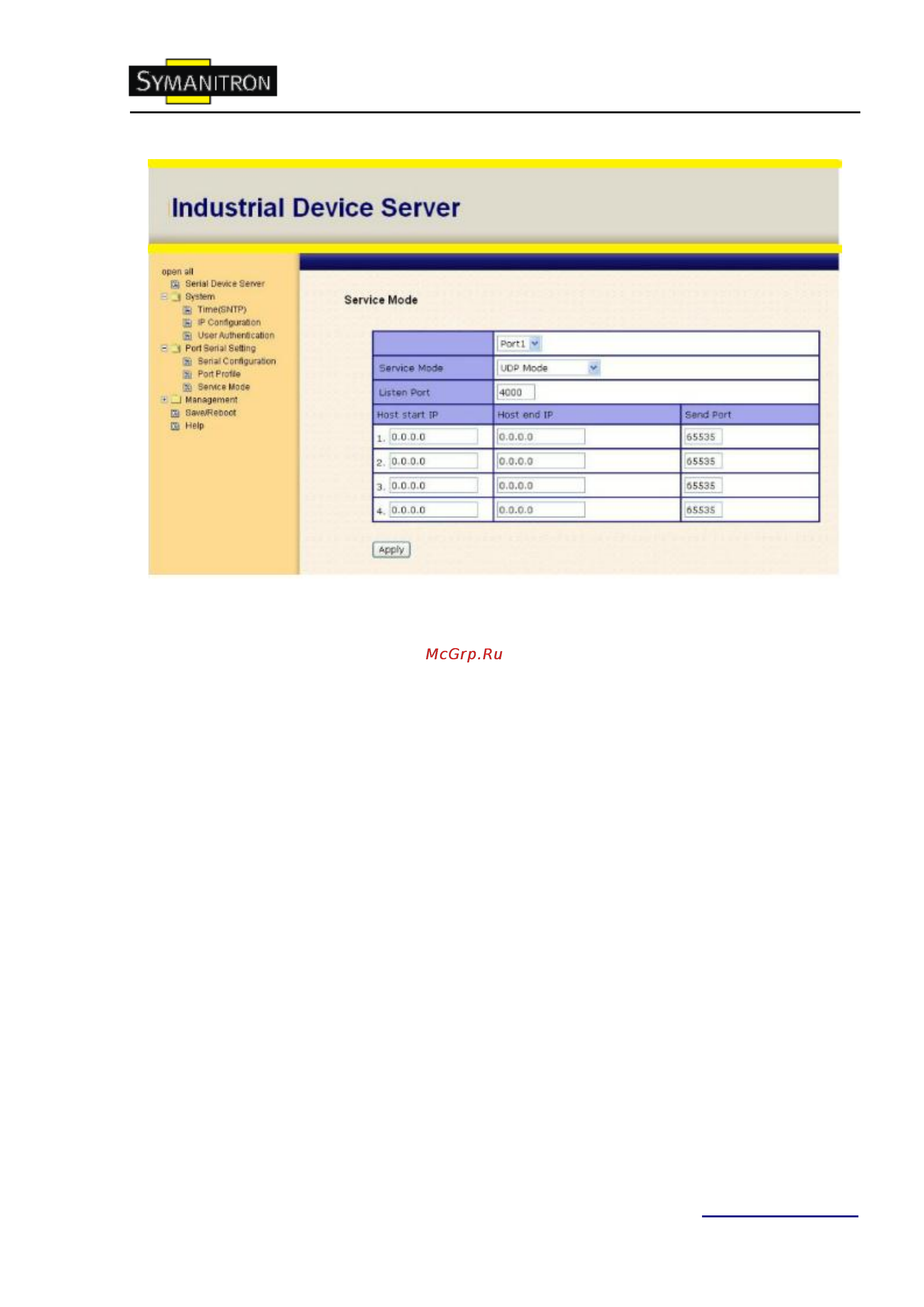

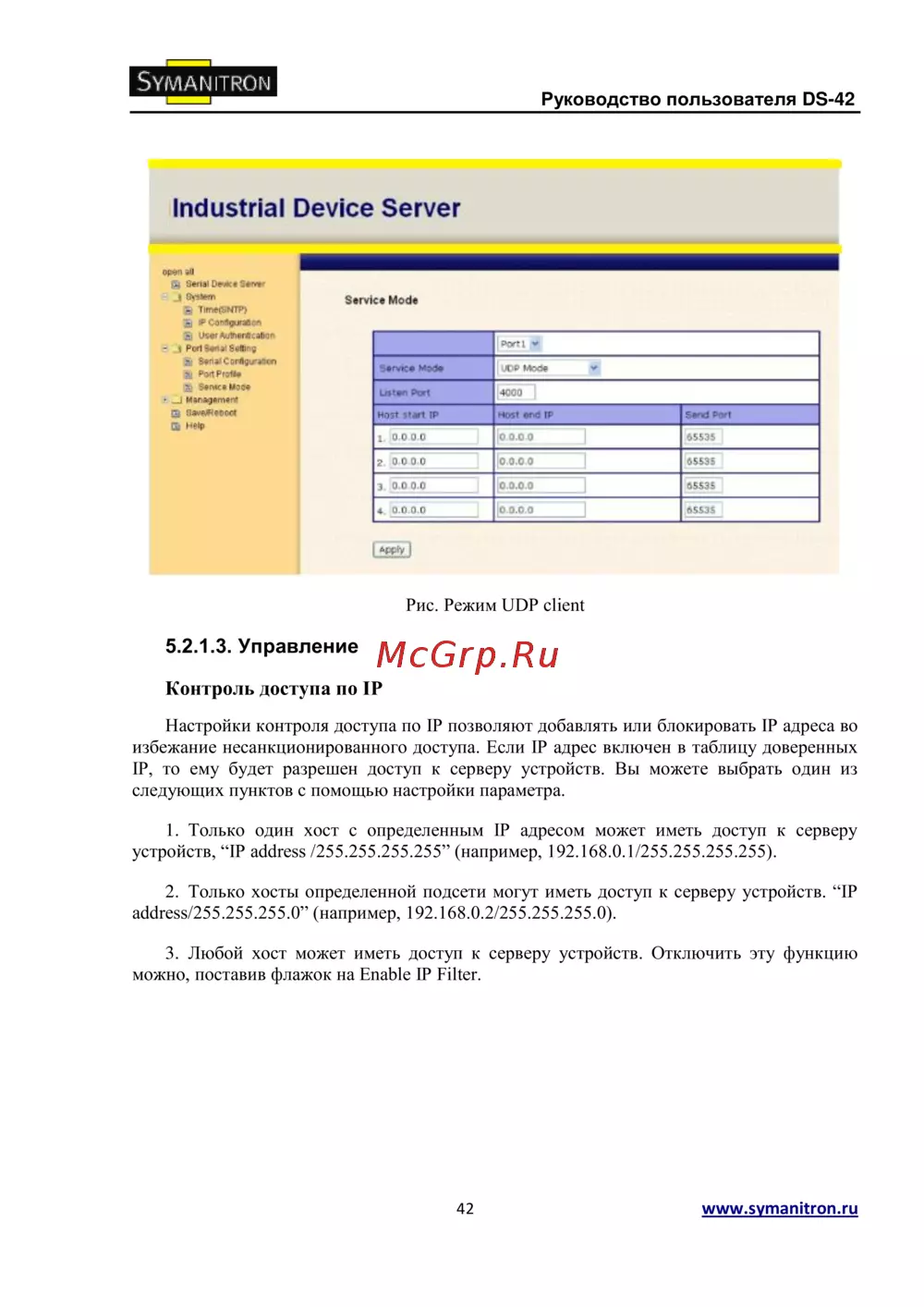

Рис. Режим UDP client
5.2.1.3. Управление
Контроль доступа по IP
Настройки контроля доступа по IP позволяют добавлять или блокировать IP адреса во
избежание несанкционированного доступа. Если IP адрес включен в таблицу доверенных
IP, то ему будет разрешен доступ к серверу устройств. Вы можете выбрать один из
следующих пунктов с помощью настройки параметра.
1. Только один хост с определенным IP адресом может иметь доступ к серверу
устройств, “IP address /255.255.255.255” (например, 192.168.0.1/255.255.255.255).
2. Только хосты определенной подсети могут иметь доступ к серверу устройств. “IP
address/255.255.255.0” (например, 192.168.0.2/255.255.255.0).
3. Любой хост может иметь доступ к серверу устройств. Отключить эту функцию
можно, поставив флажок на Enable IP Filter.
