установить интервал от 0 до 65535 секунд.
Ethernet to
Serial
Ограничитель:
Вы можете определить максимум 4 ограничителя (00~FF, Hex) для каждого
способа. Данные будут удержаны пока не будут получены ограничители или пока
время опции Flush Ethernet to Serial data buffer не истечет. 0 – отключен. Значение
по умолчанию – 0.
Очищать буфер данных после:
Полученные данные будут поставлены в очередь буфера пока не найдутся
подходящие ограничители. Данные также будут отправлены при переполнении
буфера (4 Кбайт) или по истечении определенного времени Вы можете
установить интервал от 0 до 65535 секунд.
Force TX
Interval Time
Интервал предназначен для определения задержки между передачами данных.
При достижении указанного времени или при переполнении буфера (4 Кбайт),
данные из очереди будут отправлены. 0 – отключен. Значение по умолчанию – 0.
Режимы Serial Service – Режим Virtual COM
В режиме Virtual COM драйвер устанавливает прозрачное соединение между
компьютером и последовательными устройствами, отображая последовательный порт
последовательного сервера на локальном COM порту компьютера. Режим Virtual COM
также поддерживает одновременно до 5 соединений так, что разные узлы могут
отправлять или получать данные с помощью одного и того же последовательного
устройства в одно и то же время.

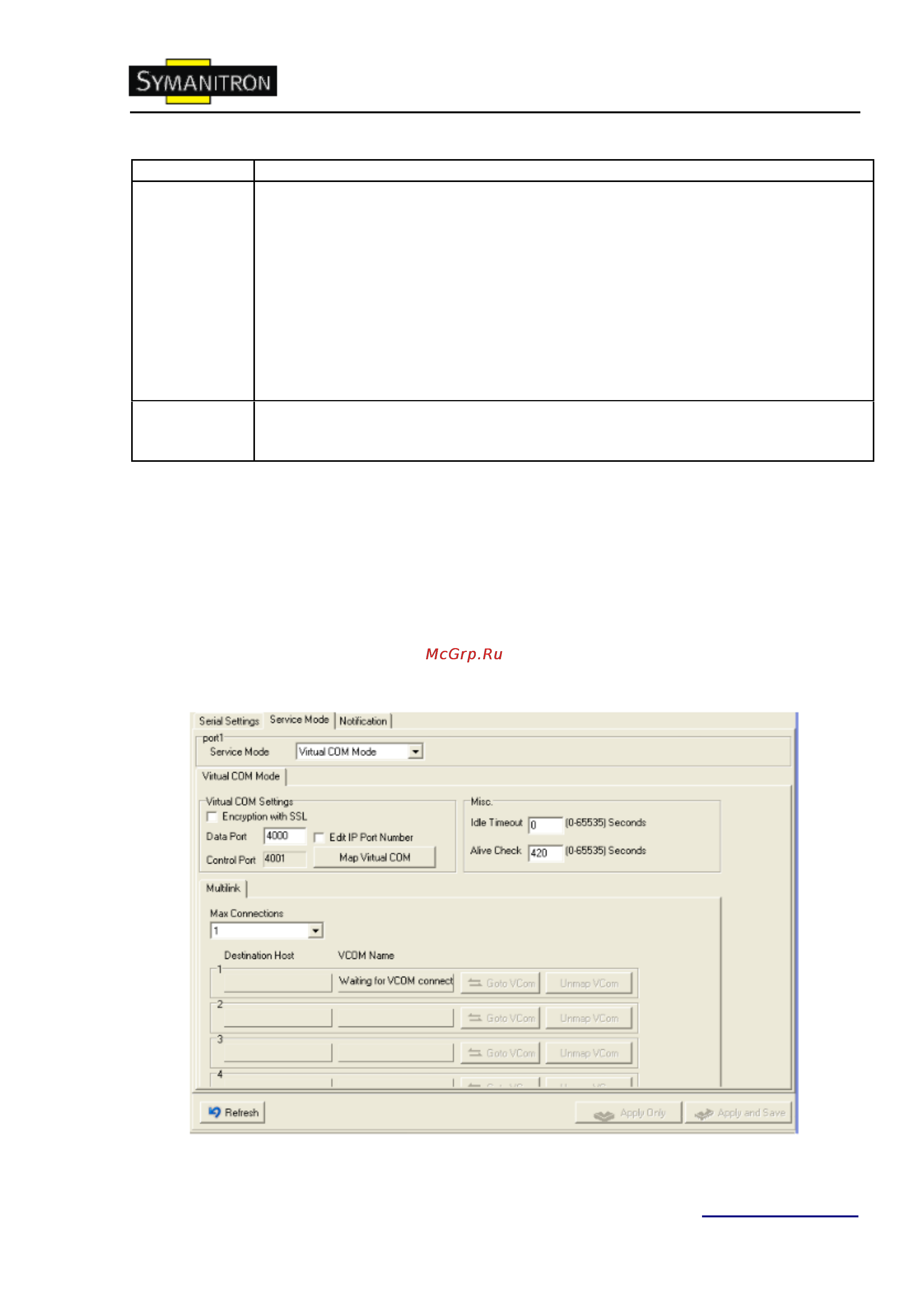

Рис. Virtual COM
