Руководство пользователя DS-42
28 www.symanitron.ru
Режимы Serial Service – Режим UDP
По сравнению с TCP связью, UDP быстрее и эффективнее. В режиме UDP вы можете
совершать одноадресную или многоадресную передачу данных из последовательного
сервера устройств на хосты, и последовательное устройство также может получать
данные от одного или нескольких узлов.

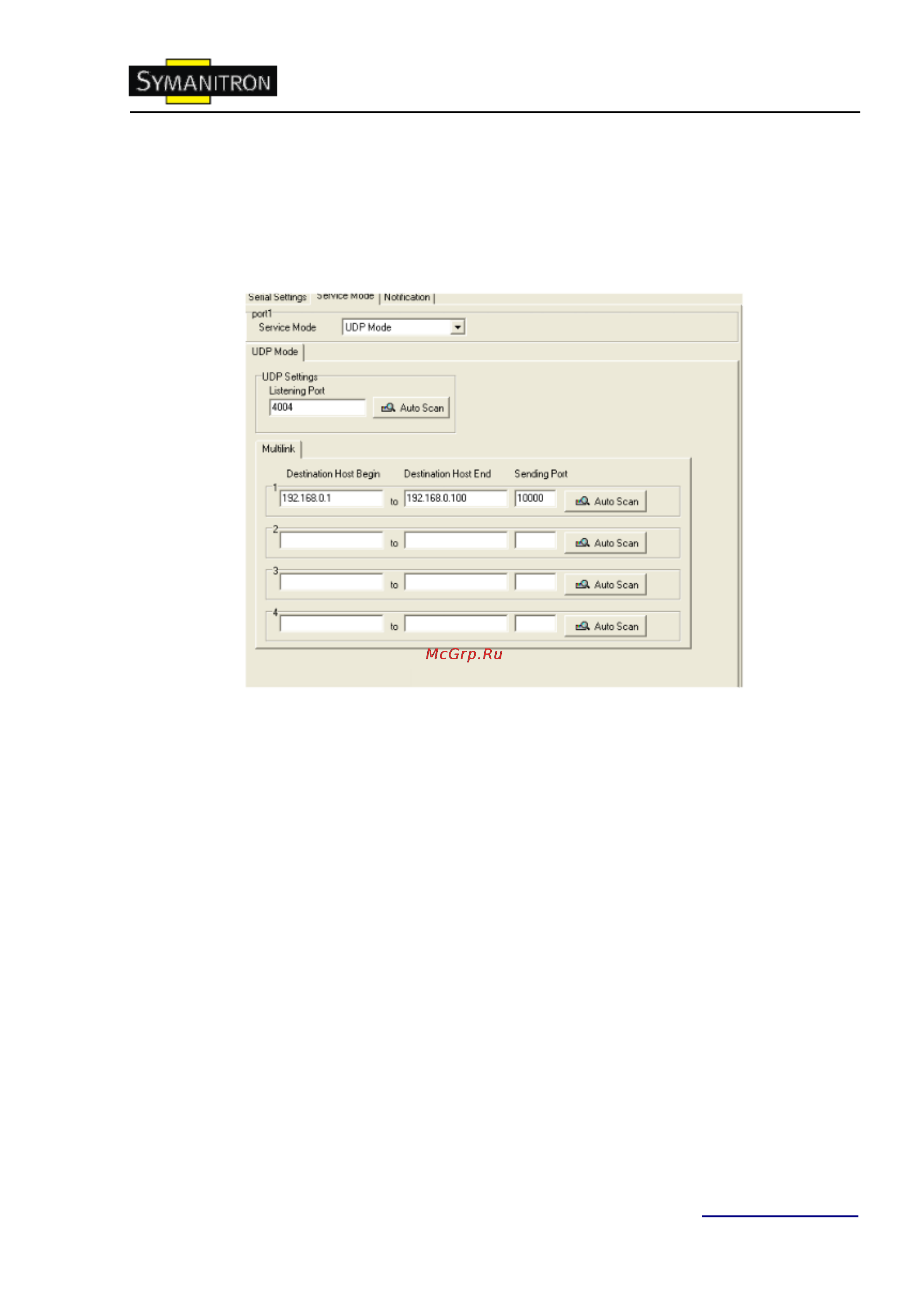

Рис. Режим UDP
Оповещения
Определите события, о которых администратору будут приходить оповещения.
Оповещения могут приходить по E-mail, через SNMP trap или журнал событий.
