Руководство пользователя DS-42
18 www.symanitron.ru
PPPoE
PPPoE (Point-to-point protocol over Ethernet). Устройство может использовать режим
PPPoE для подключения к сети. Введите имя пользователя и пароль, нажмите Connect.
Если устройство подключено, статус Link изменится на Link up, и устройство получит IP
адрес из PPPoE сервера. Нажмите Disconnect, чтобы отключить PPPoE соединение.

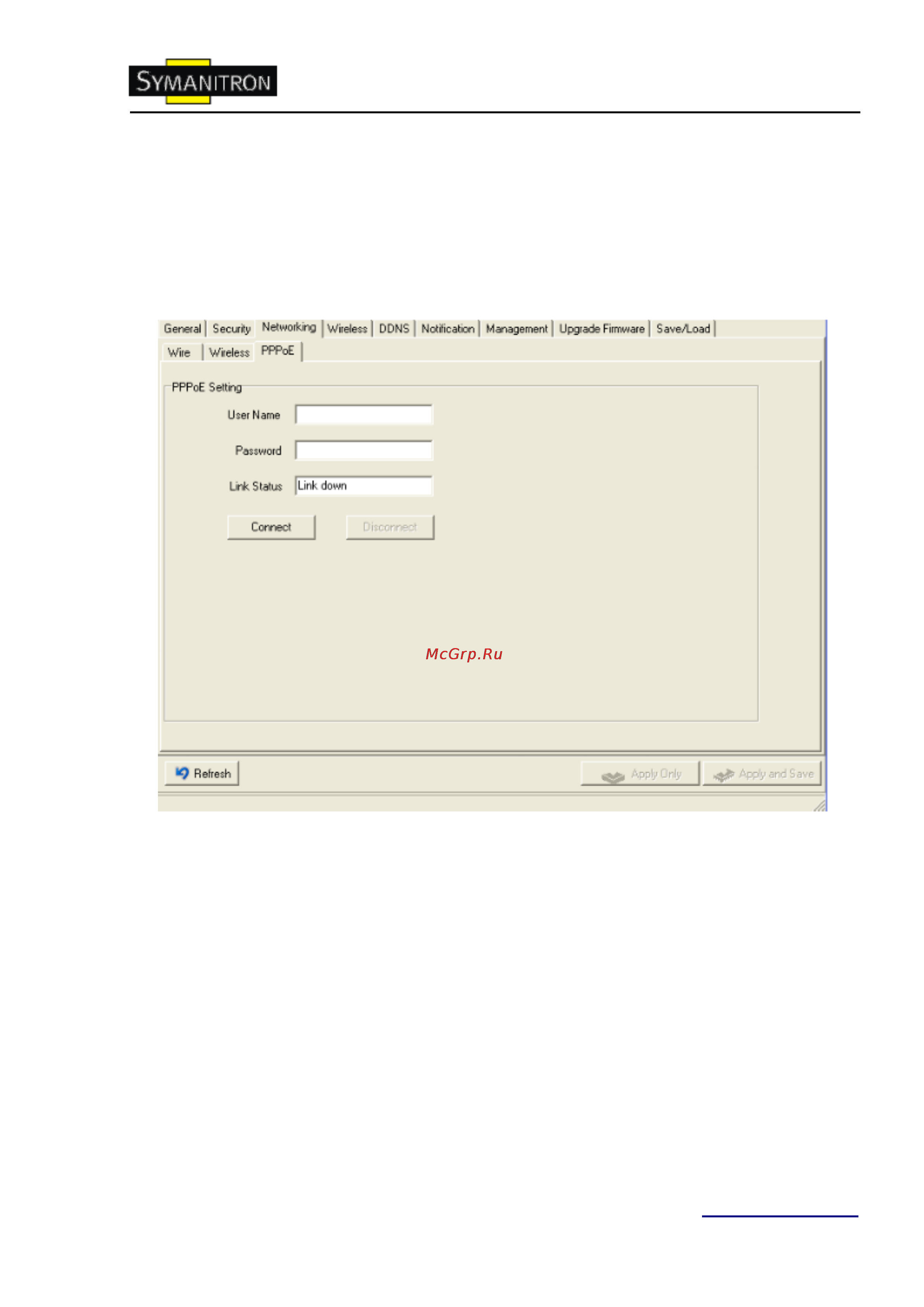

Рис. PPPoE
DDNS
Сервис Dynamic DNS позволяет обозначить динамический IP адрес как статическое
имя хоста, позволяя упростить доступ к вашему компьютеру с разных локаций в
Интернете.
