Руководство пользователя DS-42
6 www.symanitron.ru

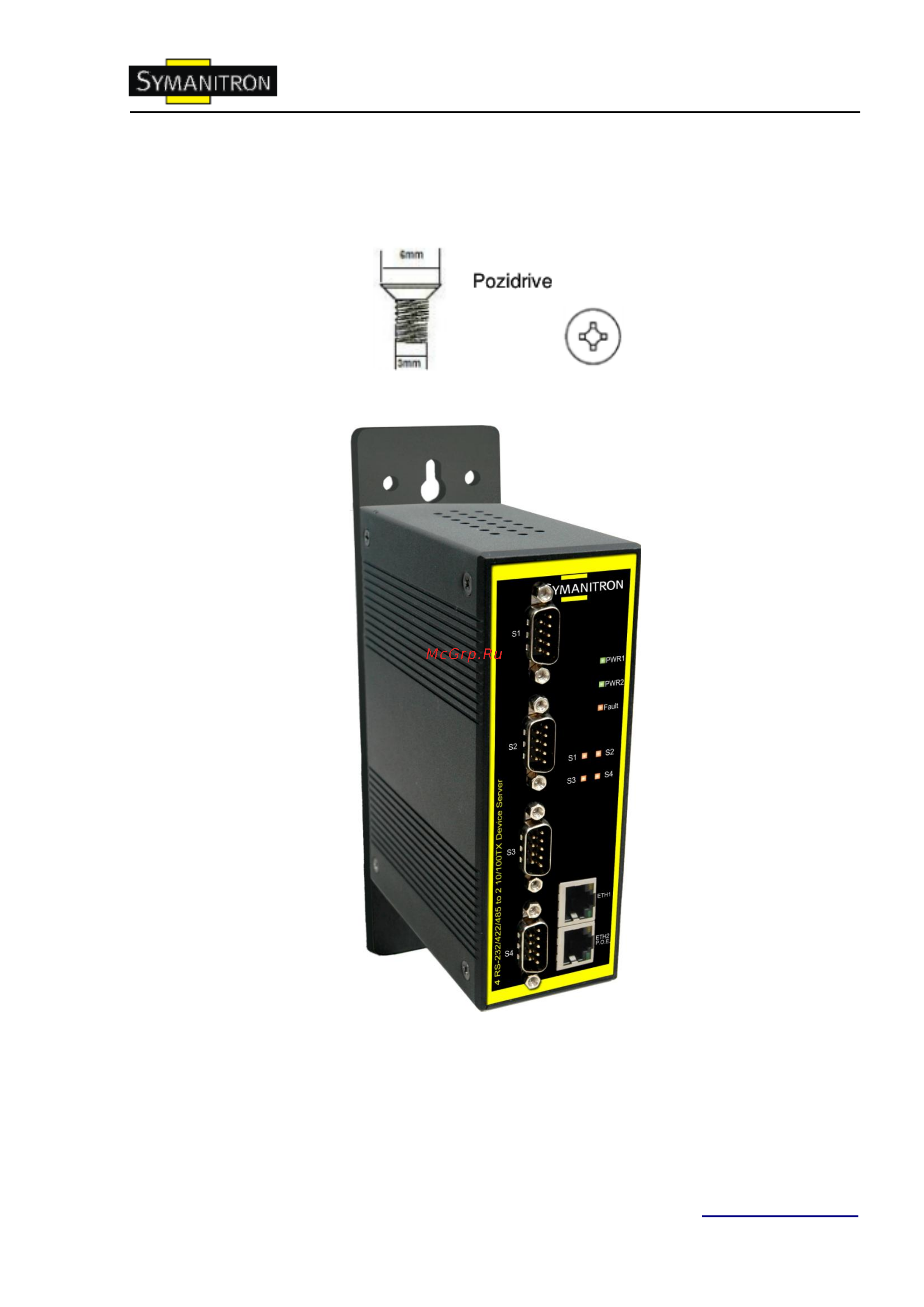

Спецификация шурупов показана на рисунках ниже. Чтобы защитить DS-42 от любых
повреждений, размер шурупов должен быть не больше размеров, использующихся на
серверах устройств.
Шаг 3: Прикрепите собранный DS-42 к стене.
