Настенные газовые котлы ecoTEC plus 486/5, 656/5

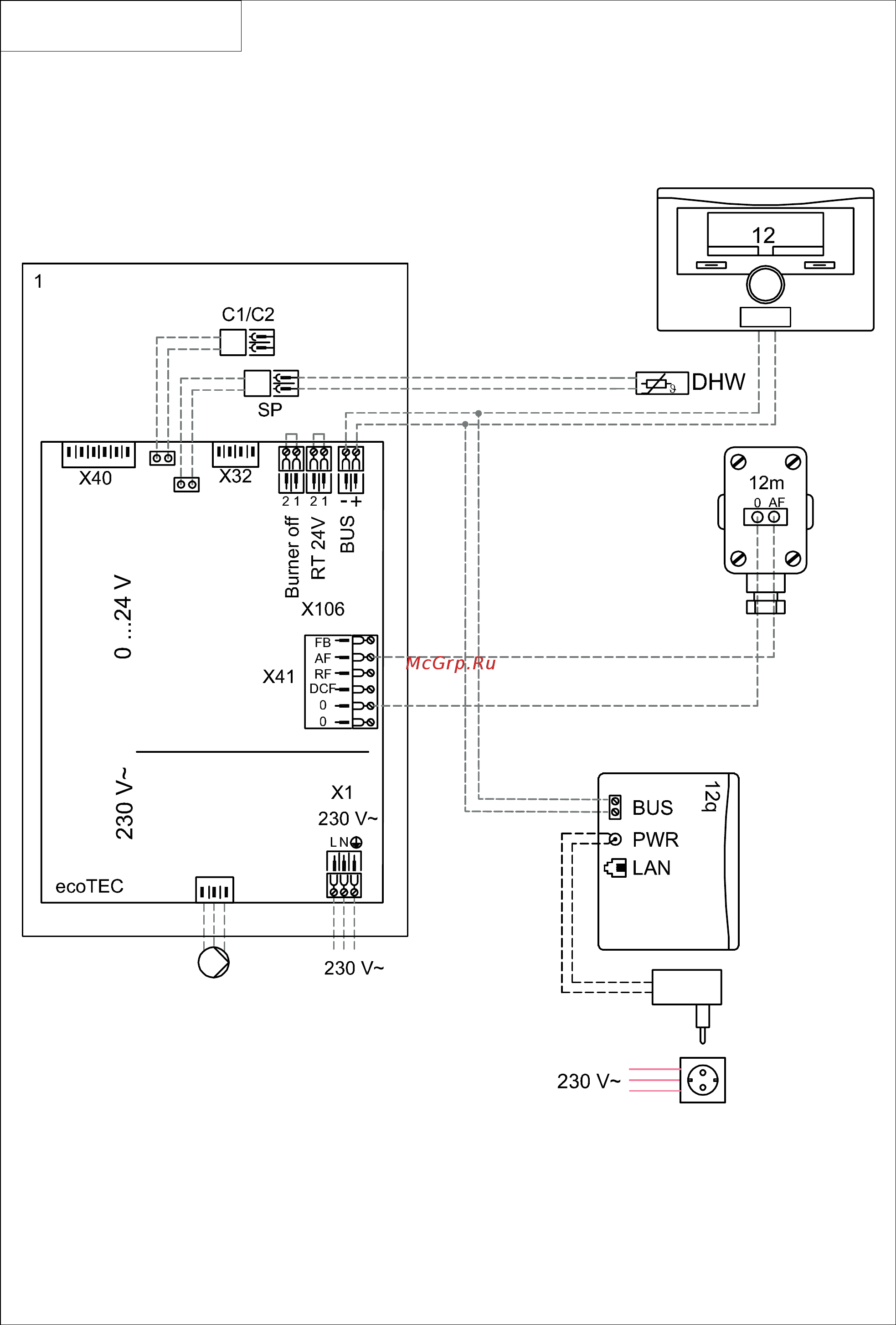

Схема подключений, электрическая. multiMATIC VRC 700/6. Пример 1
Х 16
3е
VR 921
Схема системы: 1
