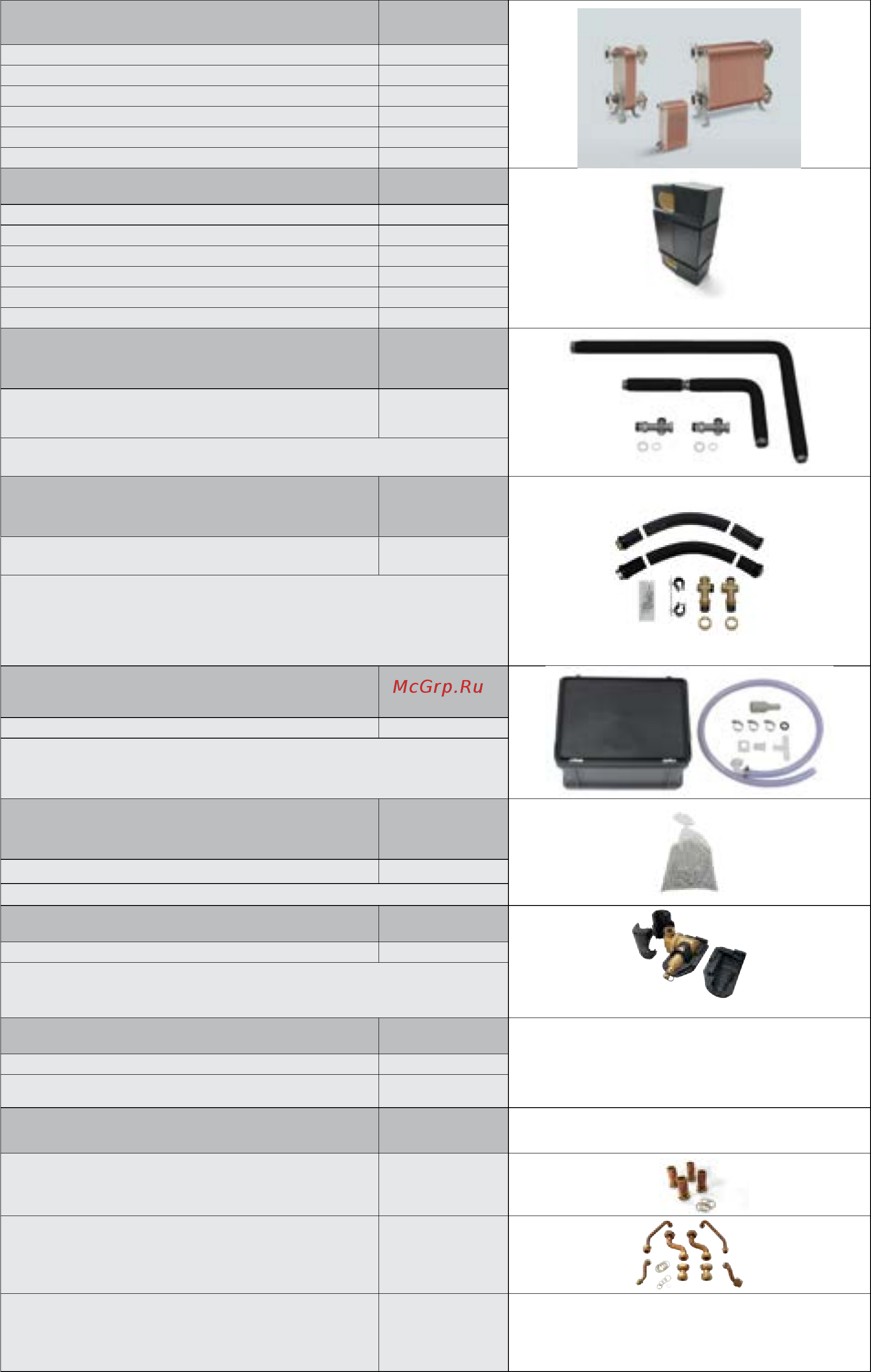

Принадлежности газовых котлов
Гидравлические принадлежности
Наименование Заказной номер
Теплообменник PHE S 120-70 (120 кВт), R 1 1/4'' 0020137069
Теплообменник PHE С 240-40 (240 кВт) со скобами 0020137070
Теплообменник PHE С 360-70 (360 кВт) со скобами 0020137071
Теплообменник PHE С 480-90 (480 кВт) со скобами 0020137072
Теплообменник PHE С 600-120 (600 кВт) со скобами 0020137073
Теплообменник PHE С 720-170 (720 кВт) со скобами 0020137074
Наименование Заказной номер
Теплоизоляция для PHE S 120-70 (120 кВт), R 1 1/4'' 0020248922
Теплоизоляция для PHE С 240-40 (240 кВт) 0020248923
Теплоизоляция для PHE С 360-70 (360 кВт) 0020248924
Теплоизоляция для PHE С 480-90 (480 кВт) 0020248925
Теплоизоляция для PHE С 600-120 (600 кВт) 0020248926
Теплоизоляция для PHE С 720-170 (720 кВт) 0020248927
Наименование Заказной номер
Комплект жёстких присоединительных труб для
настенного монтажа насосной группы
305951
Набор соединительных трубок и фитингов для открытой прокладки труб.
Дополнительно необходима группа безопасности.
Наименование Заказной номер
Присоединительный комплект гибких труб при
настенном монтаже насосной группы
305952
Подающая и обратная линии R 1. Состоит из кронштейнов для крепления
хомутов к стене, гофрированных труб из легированной стали для
подающей и обратной линии котла и теплоизоляции. В комплект также
входят штуцеры для подключения ёмкостного водонагревателя,
расширительного бака и группы безопасности котла (опция 307591).
Наименование Заказной номер
Устройство нейтрализации конденсата без насоса
009730
Предназначено для установок мощностью до 350 кВт.
Сосотоит из пластикового бака с реагентом.
Наименование Заказной номер
Реагент для устройства нейтрализации конденсата 009741
Упаковка 5 кг
Наименование Заказной номер
Магнитный фильтр с теплоизоляцией 0020249532
Наименование Заказной номер
Без рисунка
Набор сервисных кранов 1 1/2" для VU 486...656/5-5 0020256403
Теплоизоляция сервисных кранов 0020249126
Наименование Заказной номер
Фитинги для теплообменника 120 кВт 0020248931
Комплект труб смещения
0020256405
Теплоизоляция присоединительных
труб теплообменника
0020248928
0010023438
Без рисунка
171
